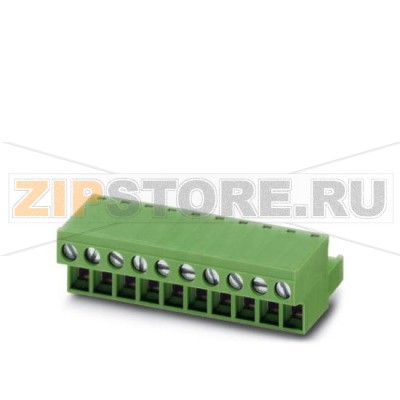

Вилочная часть Phoenix Contact FRONT-MSTB 2,5/ 9-ST

Описание товара

• Номинальный ток: 12 А
• Расчетное напряжение (III/2): 320 В
• Полюсов: 9
• Размер шага: 5 мм
• Технология подключения: Винтовые зажимы
• Цвет: зеленый
• Поверхность контакта: олово
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Вилочная часть Phoenix Contact FRONT-MSTB 2,5/ 9-ST (арт. 1779482) предназначена для надежного и сервисопригодного соединения печатных плат и внешней проводки в промышленной автоматике, системах питания, управления и измерения. Конструкция ориентирована на стабильный контакт при многократных сочленениях, а формат и посадочные габариты удобны для плотного монтажа в шкафах и на платах. Применяется в составе разъемных клеммных соединений, где важна быстрая замена узлов без пайки и сложного демонтажа.

Назначение и совместимость

FRONT-MSTB 2,5/ 9-ST используется как часть разъемного интерфейса между платой и кабельной проводкой в контроллерах, источниках питания, приводах, датчиках и модулях ввода-вывода. Компоновка оптимальна для фронтального доступа, что упрощает обслуживание в шкафах автоматизации. Оловянное покрытие контактов обеспечивает предсказуемое переходное сопротивление и стойкость к окислению в типовых условиях эксплуатации.

Конструктивные особенности

Винтовые зажимы рассчитаны на многократное обслуживание, допускают подключение моножилы и многожильного проводника (рекомендуется использование наконечников). Плотная посадка и геометрическая фиксация уменьшают риск микроподвижек и вибрационного ослабления. Зеленый корпус традиционно применяется для быстрого визуального распознавания клеммных интерфейсов в сборках.

Типичные причины отказов

• Перегрев от превышения допустимого тока или недостаточного сечения проводника, приводящий к повышенному переходному сопротивлению и деградации контактов.
• Ослабление винтовых зажимов из‑за вибрации или неправильного момента затяжки, вызывающее микродуги и подгорание контактных поверхностей.
• Коррозия при длительной работе во влажной/агрессивной среде, особенно при отсутствии защиты или неправильной очистке.
• Механическое повреждение при частых циклах сочленения/расчленения, перекос при вставке, удары и чрезмерные усилия при монтаже.
• Загрязнение (пыль, масла, флюсы), ухудшающее контакт и теплоотвод.

Как понять, что запчасть вышла из строя

• Видимые следы перегрева: потемнение пластика, деформация, запах гари, побежалость металла.
• Локальный нагрев в зоне контактов при рабочем токе, заметный на ощупь или по данным тепловизора.
• Нестабильное сопротивление цепи: падение напряжения выше нормы, «плавающие» показания, периодические обрывы.
• Ослабленные винты, которые не держат момент, срыв резьбы, трещины корпуса или направляющих.
• Окислы и потемнения на контактных поверхностях, не устраняемые безопасной очисткой.

Рекомендации по эксплуатации и уходу

• Подбирайте сечение и тип проводника согласно токовой нагрузке; для многопроволочных жил применяйте наконечники НШVI/Е.
• Затягивайте винты моментом, указанным производителем оборудования; контролируйте повторной протяжкой при регламентном обслуживании.
• Соблюдайте длину зачистки, исключайте попадание изоляции в зону контакта и «выкрашивание» жил.
• Поддерживайте чистоту: удаляйте пыль и остатки флюсов изопропиловым спиртом; не используйте абразивы и агрессивные растворители.
• Защищайте от влаги и коррозионных паров; при необходимости применяйте шкафы с требуемой степенью IP и контролируйте микроклимат.
• Избегайте лишних циклов подключений; вводите направляющие по оси без перекосов и ударных нагрузок.
• При признаках перегрева или механического износа заменяйте вилочную часть и сопряженную ответную часть одновременно.

Монтаж и безопасность

Перед работами обесточивайте цепи. Проверяйте отсутствие «распушивания» жил и посторонних включений в зажиме. После сборки выполняйте контрольное испытание на виброустойчивость узла (по возможности) и проверку падения напряжения на соединении под нагрузкой. Для серийного монтажа используйте динамометрические отвертки и единый регламент качества.

Хранение и поставка

Поставляется кратно 50 шт., в стандартной заводской упаковке, обеспечивающей защиту от пыли и механических воздействий. Храните в сухом помещении при стабильной температуре, избегая ультрафиолетового излучения и конденсата. Перед установкой дайте изделию акклиматизироваться до условий цеха, чтобы исключить образование влаги на контактных поверхностях.

Применение оригинальной вилочной части Phoenix Contact FRONT-MSTB 2,5/ 9-ST в составе разъемных клемм обеспечивает предсказуемость электрических параметров и удобство сервисного обслуживания. Соблюдение рекомендаций по монтажу и уходу продлевает срок службы и снижает риск отказов в промышленной эксплуатации.
