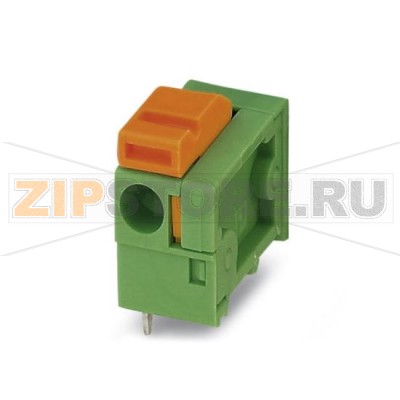

Клеммы для печатного монтажа Phoenix Contact FFKDSA1/H1-7,62

Описание товара

Клемма для печатного монтажа Phoenix Contact FFKDSA1/H1-7,62 (арт. 1790513) предназначена для надежного соединения проводников с печатной платой в силовых и сигнальных цепях. Пружинная технология фиксации обеспечивает стабильный контакт без регулярного обслуживания, устойчива к вибрациям и температурным изменениям, а модульная конструкция позволяет собирать ряды нужной длины за счет последовательной установки однотипных элементов. Форм-фактор с шагом 7,62 мм упрощает трассировку платы и выдерживание электрических зазоров, а горизонтальное (0°) направление подключения делает удобным разведение проводов в низкопрофильных устройствах.

Изделие применяется в источниках питания, контроллерах, модулях ввода-вывода, приводах, контрольно-измерительном оборудовании и другой промышленной электронике. Монтаж выполняется пайкой на сквозные отверстия; при проектировании рекомендуется учитывать рекомендуемый термопрофиль пайки для THT-компонентов, качество металлизации отверстий и ширину проводников, соответствующую рабочим токам. При подключении пров conductors следует соблюдать длину зачистки, указанную в документации производителя, и использовать наконечники (ferrules) для многопроволочных жил, чтобы повысить стабильность контакта.

Причины поломок

• Перегрев из-за превышения тока или плохого контакта (недостаточная площадь смачивания при пайке, загрязнение провода, неполная фиксация пружиной).
• Механические нагрузки: рывки за провод, ударные воздействия, вибрации при слабой фиксации монтажных узлов.
• Усталость и трещины пайки (кольцевые трещины) при термоциклировании или длительной вибрации.
• Коррозия и окисление контактов из-за агрессивной атмосферы, конденсата, неправильной мойки плат.
• Нарушение изоляционных расстояний и пробои при загрязнении, запылении или попадании флюса под клемму.
• Повреждение пластика при перегреве или многократных циклах пайки/ремонта.

Как понять, что запчасть вышла из строя

• Нагрев узла, потемнение, оплавление корпуса, запах перегрева.
• Потеря фиксации: провод легко вынимается или пружина не удерживает жилу.
• Периодические обрывы связи при вибрации, нестабильные показания, мерцание нагрузок.
• Увеличение падения напряжения на контакте, заметное при измерении под нагрузкой.
• Видимые дефекты пайки: матовые «холодные» швы, трещины, отслоение дорожек.
• Следы коррозии, зеленый/белый налет, потеки флюса под выводами.

Рекомендации по уходу и эксплуатации

• Соблюдайте номинальные ток и напряжение; контролируйте сечение и тип провода согласно паспорту изделия.
• Обрезайте и зачищайте жилы аккуратно, избегайте надрезов; для гибких проводов применяйте наконечники.
• После подключения проверяйте надежность фиксации легкой протяжкой провода без чрезмерного усилия.
• При пайке соблюдайте чистоту площадок, используйте подходящий флюс, удаляйте остатки, не допускайте перегрева.
• Размещайте клеммы с учетом изоляционных расстояний; не допускайте скопления флюса и мусора между контактами.
• Регулярно проводите визуальный осмотр и контроль температуры под нагрузкой, очищайте узел от пыли сухой щеткой или сжатым воздухом.
• Избегайте агрессивных моющих средств и длительного воздействия влаги; храните в сухом, защищенном от УФ и пыли месте.
• При формировании рядов из нескольких клемм следите за точным позиционированием по шагу 7,62 мм и общей механической фиксацией.

При замене Phoenix Contact FFKDSA1/H1-7,62 (1790513) ориентируйтесь на совместимость по шагу, направлению ввода, технологии подключения и паяному монтажу. Перед любыми работами обесточьте устройство и разрядите накопители энергии. Поставляется в упаковках по 50 штук; минимальный заказ — 50 штук.
