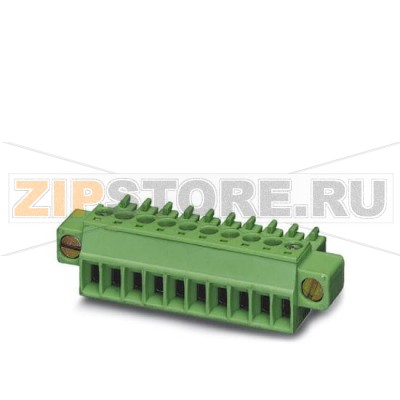

Вилочная часть Phoenix Contact MC 1,5/16-STF-3,81

Описание товара

• Номинальный ток: 8 А
• Расчетное напряжение (III/2): 160 В
• Полюсов: 16
• Размер шага: 3,81 мм
• Технология подключения: винтовые зажимы
• Цвет: зеленый
• Поверхность контакта: олово
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Вилочная часть Phoenix Contact MC 1,5/16-STF-3,81 (арт. 1827842) предназначена для формирования разъемного соединения в низковольтных и сигнальных цепях, где требуется компактный шаг 3,81 мм и надежная винтовая фиксация проводников. Оловянное покрытие контактной зоны обеспечивает стабильное переходное сопротивление и устойчивость к окислению при соблюдении условий эксплуатации. Конструкция на 16 полюсов подходит для многоканальных подключений в шкафах управления, системах автоматизации, светотехнических и интерфейсных модулях.

Элемент применяется в паре с соответствующими ответными частями той же серии с шагом 3,81 мм. Винтовые зажимы допускают многократные операции подключения/отключения при правильной подготовке жилы. Рекомендуется использование наконечников (НШВИ) для многожильных проводников, что стабилизирует контакт и снижает риск расползания проволочек под зажимом.

Область применения

• Слаботочные цепи питания и распределения внутри шкафов управления.
• Подключение датчиков, модулей ввода-вывода, контроллеров и интерфейсных плат.
• Осветительное оборудование, системная и модульная электроника на печатных платах.

Преимущества конструкции

• Компактный шаг 3,81 мм для высокой плотности монтажа.
• Винтовая технология подключения с возможностью обслуживания на месте.
• Оловянная контактная поверхность для предсказуемого электрического контакта.
• Стандартная цветовая идентификация корпуса (зеленый) для упрощения маркировки.

Причины поломок

• Перегрев вследствие превышения тока или плохого контакта из-за недостаточной протяжки винта.
• Механическое повреждение корпуса при ударных нагрузках, неправильном извлечении/вставке или перекосе при сочленении с ответной частью.
• Коррозия контактной зоны при воздействии влаги, агрессивных сред или конденсата.
• Износ резьбы и головок винтов из-за частых циклов обслуживания и перетяжки.
• Неправильная подготовка проводника: излишняя длина зачистки, залуживание многожильной жилы под винтовой клеммой, отсутствие наконечника.
• Вибрации без дополнительных мер фиксации, приводящие к постепенному ослаблению прижима.

Как понять, что запчасть вышла из строя

• Локальное потемнение, следы оплавления, запах перегрева, изменение цвета изоляции рядом с клеммой.
• Повышенное переходное сопротивление: заметный нагрев при рабочем токе, падение напряжения на контакте выше нормы.
• Люфт проводника в зажиме, неполное удержание жилы, самопроизвольное ослабление после протяжки.
• Трещины, сколы корпуса, деформация посадочных элементов, затрудненное или неполное сочленение с ответной частью.
• Срыв резьбы или повреждение шлица винта, невозможность обеспечить требуемое усилие зажатия.
• Нестабильность сигнала/питания, прерывистые контакты при вибрации или легком механическом воздействии.

Рекомендации по уходу и эксплуатации

• Подбирайте проводник по сечению согласно паспорту изделия; для многожильных жил используйте наконечники. Не лудите жилу под винтовой зажим.
• Соблюдайте рекомендованный момент затяжки винтов (ориентируйтесь на документацию производителя). Избегайте перетяжки.
• Контролируйте длину зачистки: жила не должна выступать за пределы клеммы или попадать в зону сочленения.
• Периодически проводите визуальный осмотр и профилактическую протяжку в условиях вибрации и термоциклирования.
• Содержите контактные поверхности в чистоте, удаляйте пыль и загрязнения безабразивными средствами; при необходимости используйте изопропиловый спирт.
• Исключайте попадание влаги и конденсата; обеспечьте вентиляцию в шкафу и соблюдение температурного режима.
• Храните в закрытой заводской упаковке в сухом помещении, защищая от пыли и прямого УФ-излучения.
• Сочленяйте 1827842 - Вилочная часть Phoenix Contact MC 1,5/16-STF-3,81 только с совместимыми ответными элементами того же шага; не допускайте перекоса при стыковке.

При корректном подборе проводника, соблюдении момента затяжки и регулярном обслуживании данная вилочная часть обеспечивает устойчивое соединение при номинальных токах до 8 А и расчетном напряжении 160 В (III/2). Для серийных проектов следует учитывать минимальный объем заказа и кратность упаковки.
