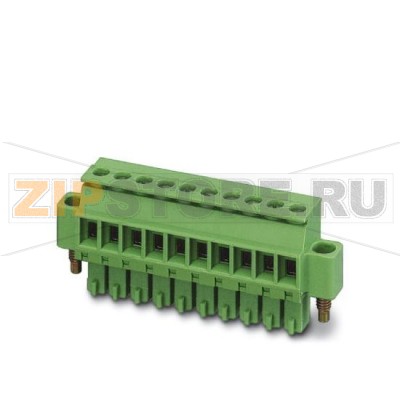

Вилочная часть Phoenix Contact MCVR 1,5/16-STF-3,81

Описание товара

• Номинальный ток: 8 А
• Расчетное напряжение (III/2): 160 В
• Полюсов: 16
• Размер шага: 3,81 мм
• Технология подключения: Винтовые зажимы
• Цвет: зеленый
• Поверхность контакта: олово
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Вилочная часть Phoenix Contact MCVR 1,5/16-STF-3,81 (арт. 1828485) — это компактный многополюсный разъем для печатных плат и модулей автоматики. Шаг 3,81 мм обеспечивает высокую плотность монтажа, а винтовые зажимы позволяют надежно фиксировать одножильные и многожильные проводники с применением наконечников. Оловянное покрытие контактов снижает переходное сопротивление и обеспечивает стабильный электрический контакт при типовых циклах коммутации.

Назначение и область применения

Компонент применяется в промышленной автоматике, источниках питания, модулях ввода-вывода, приводах, светотехнических устройствах, системах безопасности и измерительной технике. Подходит для модульных решений, где требуется разъемное соединение с понятной сервисной логикой и быстрым обслуживанием.

Конструкция и особенности

Вилочная часть предназначена для работы в составе парного разъемного соединения и обеспечивает разъемность без пайки проводников. Винтовые клеммы дают механическую устойчивость и стабильность контакта при допустимых токах. Оловянное покрытие контактов повышает коррозионную стойкость при соблюдении норм эксплуатации. Корпус рассчитан на многократные циклы соединения с ответной частью при корректной механике стыковки.

Монтаж и эксплуатация

Рекомендуется использовать проводники и наконечники согласно паспорту изделия, соблюдать длину зачистки и момент затяжки, указанный производителем. После монтажа выполняйте контрольное подтягивание винтов и проверку тягового усилия проводника. При сборке исключайте перекосы и загрязнение контактной зоны, не допускайте избыточной силы при втыкании/вынимании.

Возможные причины отказов

• Превышение допустимого тока или напряжения, вызывающее нагрев и деградацию контакта.
• Ослабление винтов из-за вибраций или термоциклов, рост переходного сопротивления.
• Коррозия и загрязнение контактной поверхности (влага, пыль, аэрозоли, агрессивные среды).
• Неправильный подбор сечения проводника или отсутствие наконечников, «обжатых» по стандарту.
• Перетяжка винта и повреждение жилы или резьбы, трещины корпуса от механических нагрузок.
• Многократные циклы соединения без обслуживания, фреттинг-коррозия на оловянных контактах.
• Несоответствие ответной части или неполная посадка разъема.

Как понять, что запчасть вышла из строя

• Локальный перегрев: потемнение, обесцвечивание, следы оплавления, запах перегретого пластика.
• Отложения и налет на контактах, следы искрения и подгорания.
• Ослабление зажима: винт не держит проводник, люфт клеммы, провод легко выдергивается.
• Трещины корпуса, деформация направляющих, затрудненная стыковка с ответной частью.
• Нестабильная работа цепи: периодические сбои, падение напряжения, заметный нагрев при рабочем токе.
• Повышенное переходное сопротивление по измерениям или аномальный перепад напряжения на контакте.

Рекомендации по уходу и профилактике

• Периодически проверяйте момент затяжки винтов и состояние проводников (особенно в вибросредах).
• Используйте наконечники и корректную длину зачистки, обжим по стандартным матрицам.
• Держите контактные зоны в чистоте: используйте безворсовые салфетки, допускаемые очистители для электроники.
• Соблюдайте токовую и температурную нагрузку, применяйте дерейтинг при повышенной температуре.
• Защищайте узел от влаги, пыли и химически активных веществ; применяйте кожухи/корпуса по необходимости.
• Используйте совместимые ответные части и соблюдайте правильную ориентацию при стыковке.

Хранение и логистика

Хранить в закрытой оригинальной упаковке, в сухих и чистых помещениях, вдали от прямого солнечного света и источников тепла. Избегать механических ударов и загрязнения контактных поверхностей. Рекомендуется принцип FIFO для управления партиями.

Вилочная часть Phoenix Contact MCVR 1,5/16-STF-3,81 поставляется кратно упаковке по 50 шт.; минимальный заказ — 50 шт. Соблюдение рекомендаций по монтажу и обслуживанию обеспечивает стабильную работу соединения и продлевает срок службы узла.
