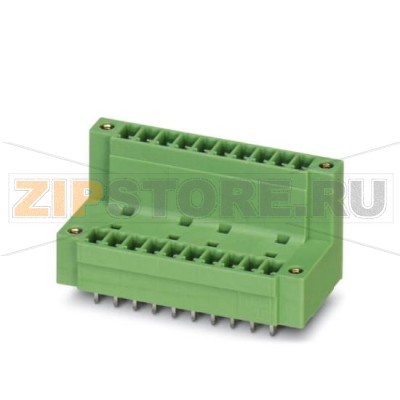

Ответная часть разъема Phoenix Contact MCDV 1,5/ 8-GF-3,81

Описание товара

• Номинальный ток: 8 А
• Расчетное напряжение (III/2): 160 В
• Полюсов: 8
• Размер шага: 3,81 мм
• Цвет: зеленый
• Поверхность контакта: олово
• Монтаж: пайка
• Совместимые штекеры: MCVW, MCVR (для штекерных разъемов серии MCV)
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

1830318 — ответная часть разъема Phoenix Contact MCDV 1,5/ 8-GF-3,81 предназначена для надежного подключения модулей автоматики, источников питания, интерфейсных плат и периферийных устройств в промышленной и приборостроительной среде. Конструкция ориентирована на стабильный контакт при многократных циклах коммутации, строгую геометрию посадки и устойчивость к вибрации, характерной для шкафов управления и машинного оборудования. Форм-фактор разъема упрощает компоновку на печатной плате и обеспечивает совместимость со штекерными ответными частями серий MCVW и MCVR, что ускоряет монтаж и обслуживание.

Корпус выполнен из промышленного термостойкого материала, рассчитанного на эксплуатацию в электротехнических шкафах и на платах, подвергающихся термоциклированию. Контактная группа с оловянным покрытием обеспечивает сбалансированное сочетание проводимости и коррозионной стойкости при соблюдении правил эксплуатации. Монтаж производится пайкой на печатную плату; предусмотрены технологические элементы, облегчающие позиционирование и поддерживающие повторяемость результата при серийной сборке.

Разъем находит применение в системах управления ОВЕН/PLC, приводной технике, датчиках и исполнительных модулях, системах освещения и безопасности, а также в приборах КИПиА. Фиксация пары «плата—штекер» обеспечивает устойчивую работу при сервисных отключениях и подключениях, в том числе когда требуется быстрое разъединение узлов без пайки.

Причины поломок

• Механические нагрузки: изгиб платы, вибрация, ударные воздействия, приводящие к трещинам в паяных соединениях или повреждениям корпуса.
• Термические перегрузки из‑за повышенного тока, плотной компоновки или недостаточного отвода тепла; возможны потемнение пластика и ослабление пружинящих элементов.
• Коррозия контактов при высокой влажности, конденсате, наличии агрессивных паров, а также из‑за остатков флюса и загрязнений.
• Износ контактной пары при частом сочленении/расчленении, особенно при наличии абразивной пыли.
• Неправильная пайка: «холодные» швы, перегрев площадок, недостаток припоя, несоблюдение температурного профиля.
• Использование несовместимых ответных штекеров или перекос при вставке, что деформирует ламели и снижает притирание контактов.
• Нарушение расстояний утечки и изоляции при запылении и отложениях, что ведет к поверхностным токам и пробоям.

Как понять, что запчасть вышла из строя

• Периодические пропадания сигнала или питания при легком шевелении штекера; нестабильная работа узла.
• Нагрев в зоне разъема при нагрузке, заметный на ощупь или по термограмме; возможен запах перегрева.
• Визуальные дефекты: потемнение или побурение пластика, следы оплавления, трещины корпуса, деформация ключей.
• Окислы на контактах (налет, пятна), следы коррозии или зеленовато‑белые отложения.
• Расшатанность посадки штекера, люфт, неплотная фиксация.
• Трещины, кольцевые надрывы вокруг паяных выводов на плате; матовые или зернистые швы.
• Рост падения напряжения на контакте при нагрузке по сравнению с эталонным каналом; аномально высокая контактная сопротивляемость.

Рекомендации по уходу и эксплуатации

• Используйте ответные штекеры серий MCVW или MCVR; избегайте установки несовместимых разъемов.
• Соблюдайте профиль пайки и правила подготовки плат; удаляйте остатки флюса и загрязнения после монтажа.
• Храните изделия в закрытой упаковке, в сухом помещении, без воздействия пыли и агрессивных сред; избегайте длительного УФ‑облучения.
• Периодически проверяйте визуально состояние паяных соединений и корпуса; при обслуживании очищайте контакты безабразивными средствами (например, изопропиловым спиртом), не используйте агрессивные растворители.
• Не превышайте допустимые электрические и термические нагрузки; обеспечьте вентиляцию и правильную разводку токовых дорожек.
• Исключайте перекосы при сочленении, не прикладывайте усилия вне оси; фиксируйте плату во время монтажа и сервисных работ.
• В вибронагруженных установках применяйте дополнительные механические фиксаторы узла и контролируйте отсутствие люфтов.

1830318 — ответная часть разъема Phoenix Contact MCDV 1,5/ 8-GF-3,81 обеспечивает предсказуемую электрическую и механическую надежность при корректном подборе ответных штекеров и соблюдении норм монтажа. Регламентный осмотр, чистота контактной зоны и правильный температурный режим эксплуатации заметно продлевают срок службы и предотвращают типичные отказы.
