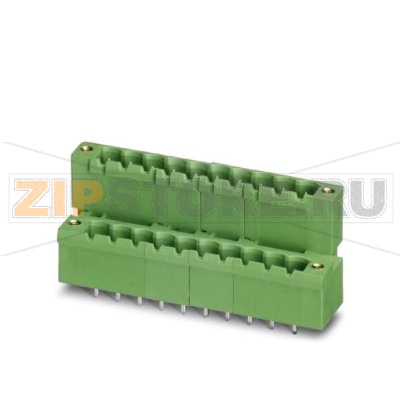

Ответная часть разъема Phoenix Contact MDSTBV 2,5/ 9-GF-5,08

Описание товара

• Артикул: 1845701
• Номинальный ток: 10 А
• Расчетное напряжение (III/2): 320 В
• Количество полюсов: 9
• Шаг: 5,08 мм
• Цвет: зеленый
• Покрытие контактов: олово
• Монтаж: пайка
• Возможна установка в ряд модулей с различным количеством полюсов
• Совместимость: штекерные части MVSTB или FKCV; штекеры MVSTBW (или FKCVW) и MVSTBR (FKCVR)
• Несовместимо: штекерные части TMSTBP
• Минимальный заказ: 50 шт.
• Упаковка: 50 шт.

Ответная часть разъема Phoenix Contact MDSTBV 2,5/ 9-GF-5,08 (арт. 1845701) предназначена для надежного подключения печатных плат к внешним цепям через соответствующие штекерные части. Конструкция выполнена с шагом 5,08 мм и девятью полюсами, что удобно для типовых промышленных применений, где требуется средняя плотность коммутации и стабильность соединения. Оловянное покрытие контактных площадок обеспечивает баланс между пайкопригодностью, коррозионной стойкостью и стабильным переходным сопротивлением.

Разъем ориентирован на монтаж пайкой непосредственно на печатную плату. Рекомендуется использовать стандартные технологические процессы THT-пайки с соблюдением температурных режимов и времени прогрева для предотвращения перегрева диэлектрика и деградации металлизации переходных отверстий. Конструкция MDSTBV допускает установку в ряд с модулями на другой полюсности, что упрощает компоновку в корпусах и на длинных платах. Для корректной стыковки следует применять штекерные части серий MVSTB или FKCV, включая варианты MVSTBW/MVSTBR (или FKCVW/FKCVR). Использование с TMSTBP не предусмотрено.

Области применения включают промышленную автоматику, встройку в контроллеры, источники питания, релейные модули, измерительные и интерфейсные платы. Контактная система рассчитана на номинальные значения тока и напряжения, что позволяет использовать разъем в широком спектре низковольтных и сетевых задач при соблюдении норм безопасного зазора и путей утечки на плате.

Причины поломок

• Перегрев из-за превышения тока или недостаточного сечения подключаемых проводников, что приводит к росту переходного сопротивления и разрушению пластика.
• Коррозия контактных поверхностей при эксплуатации во влажной или агрессивной среде, попадание конденсата.
• Механические нагрузки: удары, вибрация, боковые усилия на штекер/кабель, частые циклы сочленения сверх нормы.
• Некачественная пайка: холодные пайки, трещины в припое, отрыв площадок из-за перегрева.
• Загрязнение контактов пылью, флюсом, маслами или металлической стружкой.

Как понять, что запчасть вышла из строя

• Нестабильный контакт: периодические пропадания сигнала/питания при легком движении кабеля или вибрации.
• Повышенный нагрев и потемнение пластика около контактов, запах перегрева, следы оплавления.
• Визуальные дефекты: трещины корпуса, деформация направляющих, окислы на металле.
• Измеримое увеличение падения напряжения на контакте под нагрузкой по сравнению с эталонным каналом.
• Снижение усилия фиксации штекерной части, люфт при соединении.
• Трещины или кольцевые надрывы в местах пайки на обратной стороне платы.

Рекомендации по уходу и эксплуатации

• Соблюдайте номинальные токи и напряжения, закладывайте запас по току 20–30% для непрерывных нагрузок.
• Исключайте боковые нагрузки на разъем: используйте стяжки и разгрузку натяжения кабелей на уровне корпуса.
• Периодически осматривайте соединение: отсутствие нагрева, потемнений, следов коррозии и люфта.
• Держите место коммутации в чистоте: удаляйте пыль сжатым сухим воздухом, при необходимости очищайте контакты изопропиловым спиртом; не применяйте абразивы.
• При пайке соблюдайте профиль температуры и минимизируйте повторные термоциклы; используйте совместимый припой и флюс с последующей очисткой остатков.
• Избегайте эксплуатации во влажной среде без соответствующей защиты платы (конформное покрытие, герметизация корпуса).
• Соблюдайте совместимость: используйте только указанные штекерные части MVSTB/FKCV и их версии; не применяйте TMSTBP.
• При модульной установке в ряд выдерживайте зазоры и трассировку для достаточных путей утечки и охлаждения.

Поставка осуществляется кратно упаковке: минимальный заказ 50 штук, стандартная упаковка — 50 штук. Для корректной интеграции Phoenix Contact MDSTBV 2,5/ 9-GF-5,08 в устройство рекомендуется на этапе проектирования согласовать посадочные размеры, допуски и требования к изоляционным расстояниям на плате согласно действующим нормам электробезопасности.
