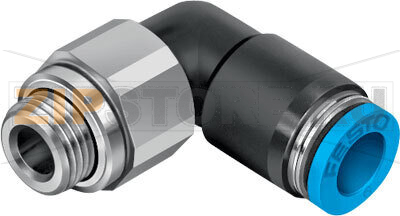

Фитинг угловой, поворотный Festo QSRL-G1/4-8

Описание товара

Фитинг угловой, поворотный Festo QSRL-G1/4-8 186289 предназначен для надежного соединения пневматической магистрали с резьбовым портом под прямым углом. Конструкция позволяет свободно ориентировать выход шланга после установки, снижая риск заломов, скручивания и вибрационных нагрузок. Быстросъемное подключение обеспечивает быстрый монтаж/демонтаж трубки без инструмента, а уплотнительная система и износостойкие материалы рассчитаны на длительную эксплуатацию в промышленных условиях.

Назначение и особенности

• Поворотная конструкция помогает точно выставить направление шланга в ограниченном пространстве.
• Быстросъемное зажимное соединение для пластиковых пневмотрубок облегчает сервис и сокращает простой.
• Корпус и элементы фиксации рассчитаны на длительную работу с сжатым воздухом в типовых средах промышленной автоматизации.
• Совместим с распространенными компонентами пневмосистем Festo: клапанами, цилиндрами, распределителями, блоками подготовки воздуха.

Область применения

QSRL-G1/4-8 186289 используют в сборочных линиях, упаковочном и пищевом оборудовании, на позиционерах, манипуляторах и других узлах, где необходим компактный поворотный угловой переход от клапана/цилиндра к шлангу. Удобен при модернизации, когда требуется изменить трассу шланга без перепрокладки магистрали.

Как понять, что запчасть вышла из строя

• Посторонний свист или шипение в районе соединения, проверяемое мыльным раствором (пузырение).
• Падение давления в линии, замедление хода цилиндров, нестабильность цикла.
• Следы подсоса или выброса воздуха при покачивании трубки в фитинге.
• Самопроизвольное выталкивание шланга или ухудшение фиксации после нормальной вставки.
• Затрудненное вращение/ориентация корпуса или заметный люфт в поворотном узле.
• Видимые повреждения: трещины, деформация, износ стопорного кольца, коррозия на металлических частях, загрязнение в зоне уплотнения.

Причины поломок

• Неподходящий радиус изгиба или натяжение шланга, постоянное боковое усилие на соединении.
• Некачественная подготовка трубки: косой рез, заусенцы, повреждение внешней поверхности.
• Перетяжка резьбового соединения, использование неподходящих уплотнителей или герметиков.
• Загрязнения и конденсат в воздухоподготовке, абразивные частицы, масляный туман вне допусков.
• Химическая несовместимость среды или окружающих реагентов с материалами фитинга/уплотнений.
• Превышение рабочих параметров давления и температуры, гидроудары, частые вибрации.
• Частая принудительная ротация под нагрузкой, из-за чего изнашивается уплотнительный узел поворота.

Рекомендации по уходу и эксплуатации

• Поддерживайте качество воздуха: фильтрация и осушение в соответствии с требованиями оборудования.
• Резать трубку строго под прямым углом острым труборезом; удалять заусенцы и загрязнения.
• Вставлять трубку до упора; после фиксации проверить герметичность мыльным раствором.
• Не допускать постоянного натяжения шланга; соблюдать минимальный радиус изгиба и обеспечить разгрузку от вибраций.
• Затягивать резьбовую часть с контролем момента; использовать совместимые уплотнительные элементы.
• Не вращать фитинг без необходимости под давлением; при частых перенастройках стравливать воздух.
• Проводить периодический осмотр: утечки, износ стопорного кольца, ослабление фиксации; при признаках дефектов — заменять фитинг.
• Применять оригинальные компоненты Festo или рекомендованные эквиваленты для сохранения ресурса.

Практические советы по подбору и замене

• Сверяйте тип резьбы и внешний диаметр трубки с существующей линией.
• Учитывайте ориентацию шланга и доступность места для нажатия на обжимное кольцо при сервисе.
• При переходе на иной шланг проверяйте совместимость материалов и диапазоны рабочих параметров.

Синонимы

• Фитинг угловой поворотный
• Пневмофитинг угловой с поворотом
• Угольник поворотный быстросъемный
• Соединитель угловой для пневмотрубки
• Поворотный угловой коннектор
• Резьбовой угловой адаптер для шланга
• Уголок пневматический с нажимной фиксацией

Фитинг угловой, поворотный Festo QSRL-G1/4-8 186289 — практичное решение для компактной разводки шлангов и повышения надежности пневмолиний. Корректный монтаж, чистая среда и регламентный осмотр помогают сохранить герметичность и продлить срок службы соединения.
