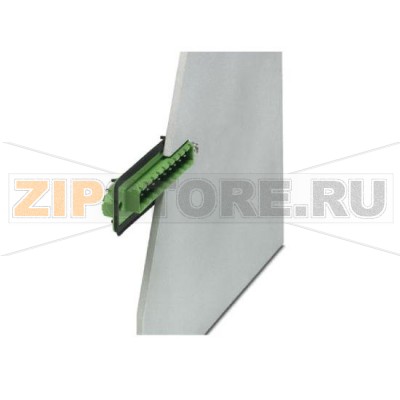

Ответная часть разъема Phoenix Contact DFK-MSTBA 2,5/12-G-5,08

Описание товара

Ответная часть разъема Phoenix Contact DFK-MSTBA 2,5/12-G-5,08 (арт. 1898936) — печатный разъем, предназначенный для установки на плату и сопряжения со штекерными вилками серии MSTBA 2,5. Конструкция и материалы ориентированы на стабильный контакт при длительной эксплуатации в промышленной среде, в составе источников питания, контроллеров, модулей ввода-вывода, систем автоматики и стендового оборудования.

Назначение и область применения

Разъем служит ответной частью к штекерам MSTBA 2,5 при построении разъемных соединений между проводкой и платой. Применяется там, где требуется быстрое обслуживание, модульная замена узлов и надежная фиксация соединения при вибрациях и температурных циклах. Шаг 5,08 мм обеспечивает удобную трассировку на плате и достаточную межполюсную изоляцию.

Конструкция и особенности

• Корпус из изоляционного материала промышленного назначения устойчив к нагреву при пайке и к воздействию типовых химических реагентов.
• Оловянное покрытие контактных поверхностей снижает переходное сопротивление и упрощает процесс пайки.
• Форм-фактор DFK предусматривает боковые фланцы для механической фиксации ответной вилки, что повышает устойчивость к вибрациям и разгружает паяные соединения.
• Стыковка с совместимыми вилками MSTBA 2,5 на шаг 5,08 мм; рекомендуется проверять соответствие кодировки и ориентации перед применением.

Монтаж и эксплуатация

Установка выполняется пайкой в сквозные отверстия печатной платы. Для получения надежного соединения следует использовать чистые, правильно металлизированные отверстия и выдерживать технологию пайки, рекомендованную производителем оборудования и оснастки. После монтажа допустима механическая фиксация вилки к фланцам ответной части (при наличии соответствующих аксессуаров), что повышает ресурс соединения при динамических нагрузках.

Как понять, что запчасть вышла из строя

• Периодические пропадания сигнала или питания при легком воздействии на разъем, «шевеление» соединения вызывает перебои.
• Нагрев корпуса в зоне контактов, потемнение или изменение цвета изолятора, запах перегрева.
• Следы искрения: почернения, подплавления, пятна копоти на кромках контактных зон.
• Повышенное переходное сопротивление, измеряемое как падение напряжения под нагрузкой относительно эталонного узла.
• Люфт вилки в корпусе разъема, ухудшение фиксации, трещины или сколы на фланцах.
• Окисление контактов (матовый налет, зеленоватые пятна), потери упругости контактных пружинных элементов.

Типичные причины поломок

• Превышение тока или несоответствие сечений проводников, что приводит к перегреву контактов и деградации пластика.
• Некачественная пайка: холодные пайки, трещины в припое после термоциклов, отрыв площадок из-за механических нагрузок.
• Коррозия при работе во влажной или загрязненной среде без должной защиты, попадание агрессивных аэрозолей.
• Неправильное сочленение с несовместимой вилкой, перекос при стыковке, чрезмерное усилие при выдергивании за провода.
• Вибрации без дополнительной фиксации — постепенное ослабление контакта и микроперебои.
• Отсутствие разгрузки натяжения проводов и механическая нагрузка на паяные выводы.

Рекомендации по уходу и профилактике

• Эксплуатировать в пределах указанных электрических параметров; не допускать длительной работы на предельных режимах без теплового резерва.
• Применять совместимые вилки Phoenix Contact MSTBA 2,5 с соответствующей кодировкой; при наличии — использовать фланцевую фиксацию.
• Обеспечить правильную пайку: чистые контактные площадки, достаточное смачивание припоем, визуальный контроль по стандартам качества монтажа.
• Периодически инспектировать соединения: проверять отсутствие нагрева под рабочей нагрузкой, наличие люфта, состояние поверхности контактов.
• Содержать узел в чистоте: удалять пыль и conductive загрязнения сухой щеткой или сжатым воздухом; избегать агрессивных растворителей.
• Обеспечить разгрузку натяжения кабелей и исключить изгибающие моменты на разъеме; подключение/отключение выполнять за корпус вилки.
• При монтаже на оборудование с вибрациями предусмотреть дополнительные меры фиксации и периодический контроль крепления.

Поставка разъема Phoenix Contact DFK-MSTBA 2,5/12-G-5,08 осуществляется кратно упаковке по 50 штук; минимальный заказ — 50 штук. Для корректного подбора пары рекомендуется проверить совместимость по серии, шагу и ориентации, а также условия эксплуатации узла в составе изделия.
