Пневмоцилиндр стандартный Festo DSNU-20-30-PPV-A

Описание товара

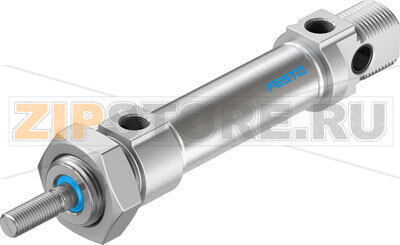

Пневмоцилиндр Festo DSNU-20-30-PPV-A (арт. 1908292) — стандартное решение круглого профиля для линейных перемещений в автоматизации. Модель относится к серии DSNU по ISO 6432, предназначена для стабильной работы в циклических процессах и подходит для широкого спектра задач: подача/съем деталей, упоры, прижим, позиционирование. Регулируемое пневмодемпфирование PPV снижает ударные нагрузки на конечных позициях и помогает адаптировать скорость под конкретную нагрузку и длину хода.

Область применения и особенности эксплуатации

Festo DSNU-20-30-PPV-A хорошо интегрируется в компактные узлы благодаря круглому корпусу и доступности стандартных креплений и аксессуаров. Конструкция рассчитана на работу с очищенным сжатым воздухом без обязательной внешней смазки. При наличии магнитного поршня возможна установка датчиков положения для контроля хода. Регулировочные винты демпфера позволяют точно настраивать плавность остановки, что уменьшает износ уплотнений и повышает ресурс узла.

Типичные причины поломок

• Загрязненный или влажный воздух: абразивные частицы и конденсат ускоряют износ уплотнений и направляющих, вызывают коррозию штока и цилиндра.
• Боковые нагрузки и перекос при монтаже: несоосность с нагрузкой ведет к биению штока, задиру поверхностей и утечкам через штоковое уплотнение.
• Неправильная настройка демпфирования: жесткие удары в крышки вызывают трещины, деформацию деталей и резкое снижение ресурса.
• Превышение допустимой нагрузки или частоты циклов: перегрев, кавитация в камерах, ускоренное старение уплотнений.
• Нарушение режима смазки: после ввода внешней смазки ее прекращение ухудшает состояние уплотнений.
• Воздействие агрессивных сред и температур вне допуска: разрушение эластомеров, коррозионные повреждения.
• Механические удары по штоку и загрязнение пылью: износ грязесъемника, микрозацепы и задиры на штоке.

Как понять, что запчасть вышла из строя

• Постоянная утечка воздуха (шум «шипения») из портов или в зоне штока при неподвижном положении.
• Потеря силы и хода: цилиндр не доходит до конечной позиции, останавливается под нагрузкой.
• Нестабильная работа: рывки, «залипание», заметные вибрации, неконтролируемые изменения скорости.
• Следы масла, пыли и конденсата на штоке и вокруг уплотнений; темный налет на выхлопе.
• Механические повреждения: царапины, коррозия штока, люфт в направляющей, погнутый шток.
• Датчики (если установлены) перестают стабильно фиксировать позиции, появляются ложные срабатывания.
• Регулировка демпферов не дает эффекта: удары в конце хода сохраняются.

Рекомендации по уходу и эксплуатации

• Обеспечьте требуемое качество сжатого воздуха: фильтрация, осушение и регулярный слив конденсата из подготовки воздуха.
• Проверяйте герметичность соединений и фитингов, периодически проводите тест на утечки.
• Отрегулируйте демпфирование PPV под фактическую массу нагрузки и скорость, избегайте ударных режимов.
• Соблюдайте соосность: используйте правильные крепления, компенсирующие элементы и направляющие для исключения боковых нагрузок.
• Смазка: цилиндр допускает работу без внешней смазки; если смазку ввели, поддерживайте ее постоянно и используйте совместимые масла.
• Защищайте шток от абразива и брызг: применяйте кожухи/защитные колпаки в пыльных или влажных зонах.
• Плановая профилактика: инспекция уплотнений, штока, крепежа и датчиков; очистка от загрязнений.
• Используйте оригинальные ремкомплекты и аксессуары Festo, соблюдайте моменты затяжки и инструкции производителя.

Рекомендации по монтажу и настройке

• Не используйте цилиндр как механический упор — обеспечьте внешние ограничители хода при необходимости.
• Перед пуском удалите воздух из системы, медленно поднимайте давление и поэтапно настраивайте демпферы.
• Исключите перекручивание шлангов и вибронагрузки на порты; применяйте качественные фитинги и трубки.
• После первых часов работы повторно проверьте крепеж и корректность настройки демпфирования.

Когда выполнять ремонт или замену

Если утечки и рывки не устраняются регулировкой и обслуживанием, наблюдается коррозия или повреждение штока, лучше заменить уплотнения ремкомплектом либо весь узел. Для пневмоцилиндра Festo DSNU-20-30-PPV-A (1908292) целесообразно применять оригинальные комплектующие и следовать сервисным регламентам производителя, чтобы сохранить ресурс и безопасность оборудования.
