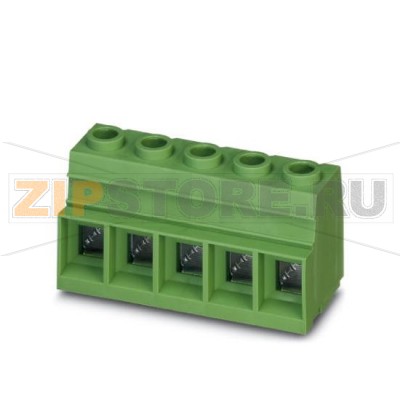

Клеммы для печатного монтажа Phoenix Contact MKDSP 25/ 4-15,00

Описание товара

Клеммный блок Phoenix Contact MKDSP 25/4-15,00 (арт. 1932601) — решение для мощных силовых цепей на печатных платах, где важны высокая токовая нагрузка, стабильный контакт и механическая прочность узла. Конструкция с винтовым зажимом обеспечивает надежную фиксацию многожильных и одножильных проводников, а прямое (0°) направление ввода облегчает компоновку в шкафах и на платах с плотным размещением компонентов. Исполнение на шаге 15 мм рассчитано на крупные сечения проводов и увеличенные пути утечки и пробоя, что критично для высоковольтных приложений.

Данный клеммник ориентирован на применение в промышленной автоматике, источниках питания, преобразователях, приводах, системах распределения энергии, стендах испытаний, оборудовании для ВИЭ и силовой электроники. Благодаря пайке в сквозные отверстия обеспечивается прочная фиксация на плате, а винтовой прижим создает стабильный контакт при вибрациях и термоциклировании. Использование фирменной геометрии контактной области снижает переходное сопротивление и риск локального нагрева при длительной работе на высоких токах.

Причины отказов

• Перегрев из-за превышения допустимого тока, недостаточного сечения проводника или плохой вентиляции.
• Повышенное переходное сопротивление при неполной затяжке винта, окислении контактной поверхности или повторных перезажимах без обслуживания.
• Механические нагрузки на провод (растягивающие усилия, вибрации) без организации стяжки/крепления кабеля возле корпуса изделия.
• Нарушения пайки: холодные пайки, микротрещины и отслоения дорожек на плате вследствие перегрева при монтаже либо термоциклов.
• Попадание влаги, агрессивных сред, пыли и токопроводящих загрязнений, приводящее к коррозии и токам утечки.
• Чрезмерный момент затяжки, вызывающий повреждение резьбы, деформацию контактных частей или растрескивание изоляционного корпуса.

Как понять, что запчасть вышла из строя

• Визуальные признаки перегрева: потемнение или обесцвечивание пластика, следы оплавления, нагар, запах перегретого материала.
• Ослабление крепления провода, самопроизвольная потеря контакта, необходимость частой подтяжки винтов.
• Коррозия или налет на контактных частях, зеленоватые/темные пятна, следы дуговых разрядов.
• Повышение температуры клеммника при рабочей нагрузке по сравнению с соседними компонентами, локальный перегрев.
• Микротрещины в паяных соединениях, шевеление клеммника относительно платы, деформация посадочных мест.
• Симптомы в работе оборудования: падение выходного напряжения/мощности, периодические отключения, нестабильная работа при вибрациях.

Рекомендации по монтажу и уходу

• Выбирайте соответствующее сечение проводника и соблюдайте токовую нагрузку с учетом условий охлаждения и длительности циклов.
• Используйте наконечники (гильзы) для многожильных проводов и затягивайте винты моментом, рекомендованным производителем; избегайте перетяжки.
• Обязательно организуйте разгрузку натяжения: фиксируйте кабели возле корпуса устройства болтами/хомутами, не допускайте передачи усилий на клеммник.
• При пайке соблюдайте температурный профиль, избегайте перегрева площадок и многократных термоциклов; контролируйте заполнение отверстий припоем.
• Размещайте клеммник с учетом теплоотвода и нормативных расстояний, не закрывайте вентиляционные зазоры.
• Периодически проводите осмотр и ТО: проверяйте момент затяжки, чистоту, отсутствие следов нагрева и коррозии; при необходимости очищайте контакты диэлектрическими средствами.
• Исключайте попадание влаги и агрессивных химикатов; при работе в тяжелых условиях предусматривайте защитные кожухи и соответствующие покрытия платы.
• Не допускайте многократного повторного зажима одного и того же участка жилы без обновления наконечника для предотвращения ползучести и ухудшения контакта.

Phoenix Contact MKDSP 25/4-15,00 обеспечивает надежное соединение силовых линий на плате при компактной компоновке и высоких электрических параметрах. Для корректной интеграции соблюдайте посадочный шаг 15 мм, требования к изоляционным расстояниям на печатной плате и правила разгрузки натяжения проводников. Поставляется в зеленом исполнении, упаковка по 25 шт.; минимальный заказ — 25 шт. При выборе проверяйте соответствие посадочного места и электрических параметров проекта.

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Клеммы для печатного монтажа Phoenix Contact MKDSP 25/ 4-15,00.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Клеммы для печатного монтажа Phoenix Contact MKDSP 25/ 4-15,00 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
