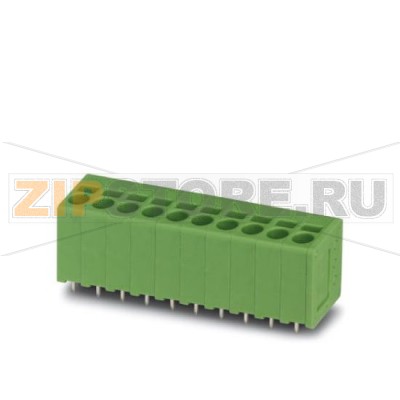

Клеммы для печатного монтажа Phoenix Contact SPT 2,5/10-V-5,0

Каталожный номер 1991176
Розничная цена
3 $ с НДС
array(34) { ["id"]=> string(5) "52878" ["product_id"]=> string(5) "95109" ["id_1c"]=> NULL ["sku"]=> string(7) "1991176" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(292) ["primary_price"]=> string(8) "3.073592" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(292) ["unconverted_price"]=> float(3.0634) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(292) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [1716]=> string(15) "Phoenix Contact" } } }
292 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Номинальный ток: 24 А
  • Номинальное напряжение: 400 В
  • Размер шага: 5 мм
  • Полюсов: 10
  • Тип подключения: пружинные зажимы
  • Монтаж: пайка
  • Направление подключения (проводник/плата): 90°
  • Цвет: зеленый
  • Минимальный заказ: 50 шт.
  • Упаковка: 50 шт.

Клеммная колодка Phoenix Contact SPT 2,5/10-V-5,0 (арт. 1991176) предназначена для прямого подключения проводников к печатным платам в промышленной и приборостроительной электронике. Пружинная технология обеспечивает быстрое и надежное соединение без специфического инструмента: достаточно вставить подготовленный проводник до упора. Вертикальная ориентация вывода к плате облегчает трассировку печатных дорожек и компактную компоновку узлов в корпусе.

Корпус изготовлен из термостойкого диэлектрического материала, стойкого к стандартным производственным температурам пайки и типовым химическим воздействиям при пост-обработке. Токопроводящие элементы выполнены из медного сплава с защитным покрытием для стабильного контакта и снижения контактного сопротивления. Конструкция рассчитана на многократные циклы вставки/извлечения, устойчива к вибрации и микроподвижкам, что особенно важно в системах автоматизации, источниках питания, электрощитах и оборудовании ОВКВ.

Применение клемм Phoenix Contact SPT актуально там, где необходим быстрый монтаж и минимальное обслуживание: блоки питания, контроллеры, приводы, светотехника, измерительные модули, терминальные платы, интерфейсные адаптеры. Пружинная фиксация поддерживает работу как с однопроволочными, так и с многопроволочными жилами (в том числе с наконечниками-гильзами), при этом важно соблюдать рекомендуемые производителем способы подготовки проводника и глубину посадки.

Монтаж и эксплуатационные рекомендации

  • Проектируйте посадочные отверстия и изоляционные зазоры в соответствии с шагом и ориентацией изделия; выдерживайте чистоту пайки и корректный тепловой профиль.
  • Перед установкой очищайте контактные площадки от флюсовых остатков; не допускайте подтеков и наплывов припоя под корпус.
  • Подготавливайте жилу равномерной длины, избегайте «распушения»; при необходимости применяйте наконечники.
  • Вставляйте проводник до упора, контролируйте фиксацию легким подтягивающим усилием без рывков.
  • При обслуживании полностью снимайте питание, затем извлекайте проводник согласно инструкции, не поддевая пружину посторонними предметами.

Распространенные причины неисправностей

  • Перегрев из‑за превышения токовой нагрузки или недостаточного сечения провода, вызывающий рост сопротивления и деградацию пайки.
  • Некачественная пайка (холодный шов, трещины, отслоение площадок) из-за нарушения температурного профиля или механических нагрузок на плату.
  • Механическое повреждение пружинного узла при неправильном извлечении проводника или использовании неподходящего инструмента.
  • Коррозия контактов в агрессивной среде, высокая влажность, загрязнение токопроводящей пылью, остатки активных флюсов.
  • Повторяющиеся вибрационные перегрузки при неправильной фиксации проводников и кабельных жгутов.

Как понять, что запчасть вышла из строя

  • Нестабильный контакт: пропадание сигнала или питания при легком шевелении провода.
  • Локальный нагрев, потемнение пластика, запах перегрева, следы копоти или искрения возле контактной зоны.
  • Ослабление удержания проводника: провод легко выходит, пружина не фиксирует жилу.
  • Визуальные дефекты пайки: матовый «зернистый» шов, кольцевые трещины, оторванные площадки.
  • Следы коррозии, окислов на металлических частях, изменение цвета покрытия.
  • Повышенное падение напряжения на контакте при контрольном измерении мультиметром.

Уход и профилактика

  • Периодически проверяйте чистоту, отсутствие нагара и механических повреждений; при необходимости очищайте изопропиловым спиртом, не применяя агрессивные растворители.
  • Контролируйте правильную укладку и разгрузку кабелей, исключайте натяжение и кручение жил возле клеммы.
  • Соблюдайте условия эксплуатации: отсутствие конденсата, брызг электролитов, токопроводящей пыли; при необходимости используйте кожухи и экранирование.
  • Храните клеммы в заводской упаковке в сухом помещении, избегая УФ-излучения и резких перепадов температуры; вскрытую тару держите закрытой.
  • При сервисе заменяйте элементы с признаками повреждения; повторную пайку проводите после удаления старого припоя и очистки площадок.

Phoenix Contact SPT 2,5/10-V-5,0 сочетает удобство пружинного подключения и надежность печатного монтажа. При соблюдении рекомендаций по проектированию, пайке и обслуживанию клемма обеспечивает стабильную электрическую связь и длительный срок службы в составе профессионального оборудования. Поставляется в стандартной заводской упаковке; для оформления заказа учитывайте установленный минимальный тираж.

Характеристики

Производитель Phoenix Contact



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Клеммы для печатного монтажа Phoenix Contact SPT 2,5/10-V-5,0.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Клеммы для печатного монтажа Phoenix Contact SPT 2,5/10-V-5,0 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
