2 аналоговых ввода; 0 – 20 мА; Несимметричный; светло-серые Wago 750-465

Name: 2 аналоговых ввода; 0 – 20 мА; Несимметричный; светло-серые Wago 750-465
Brand: Wago
SKU: 750-465

Каталожный номер 750-465

2 аналоговых ввода; 0 – 20 мА; Несимметричный; светло-серые Wago 750-465 - 2 аналоговых ввода; 0 – 20 мА; Несимметричный; светло-серые Wago 750-465

Розничная цена

428 $ с НДС

array(34) { ["id"]=> string(6) "171456" ["product_id"]=> string(6) "234070" ["id_1c"]=> NULL ["sku"]=> string(7) "750-465" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-465" ["image_id"]=> NULL ["price"]=> float(40643) ["primary_price"]=> string(10) "427.808218" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(40643) ["unconverted_price"]=> float(427.8) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(40643) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 40 643 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

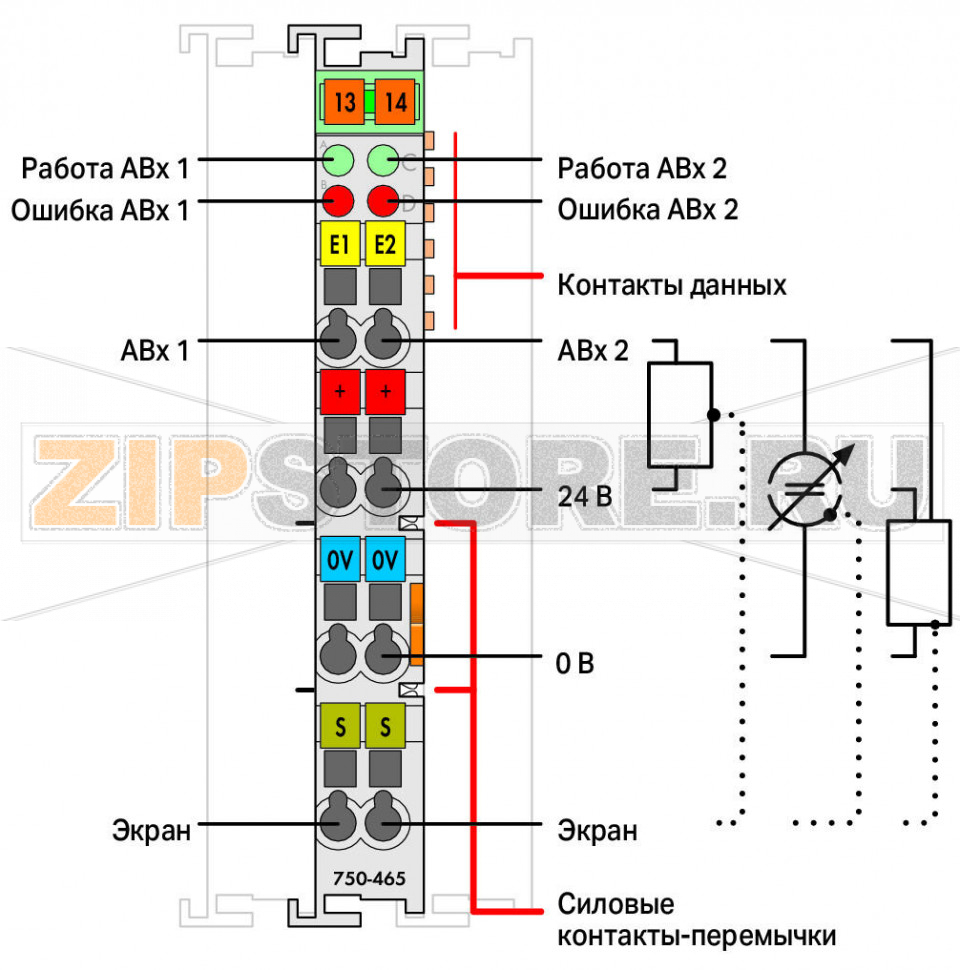

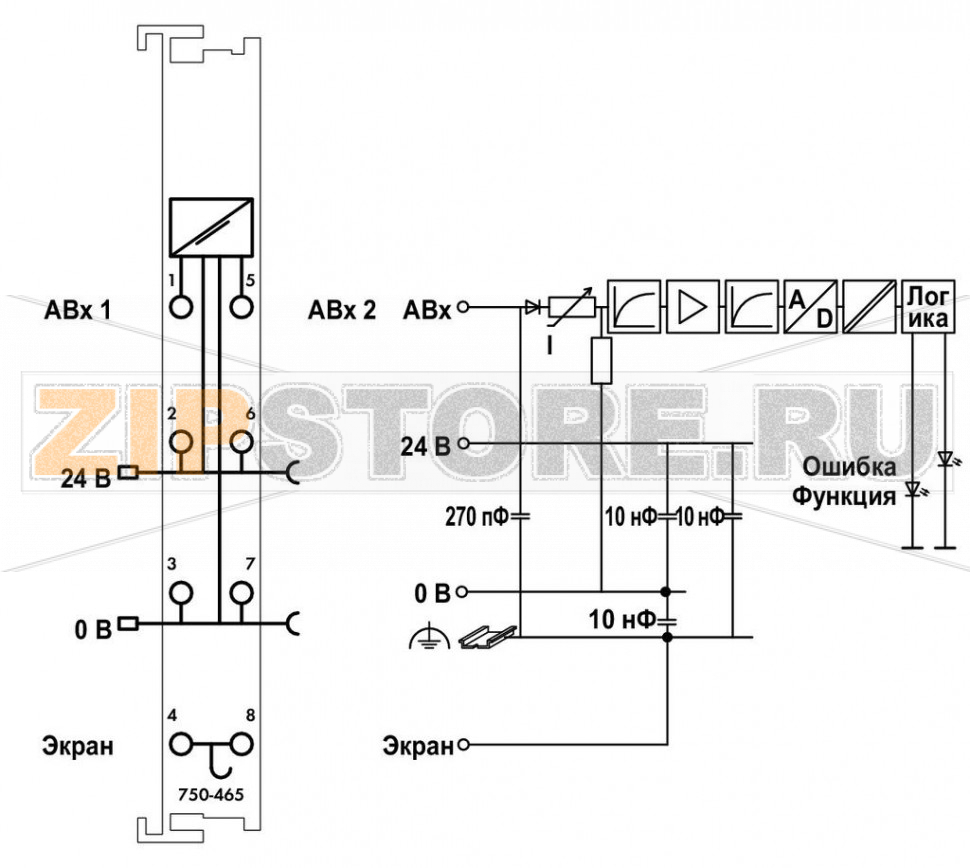

Аналоговый модуль ввода обеспечивает питанием полевые устройства, принимает аналоговые сигналы и, имея гальваническую развязку, передает их на полевую шину.

Питание 24 В для полевого уровня ответвляется от силовых контактов-перемычек.

Экран напрямую подсоединен к DIN-рельсу.

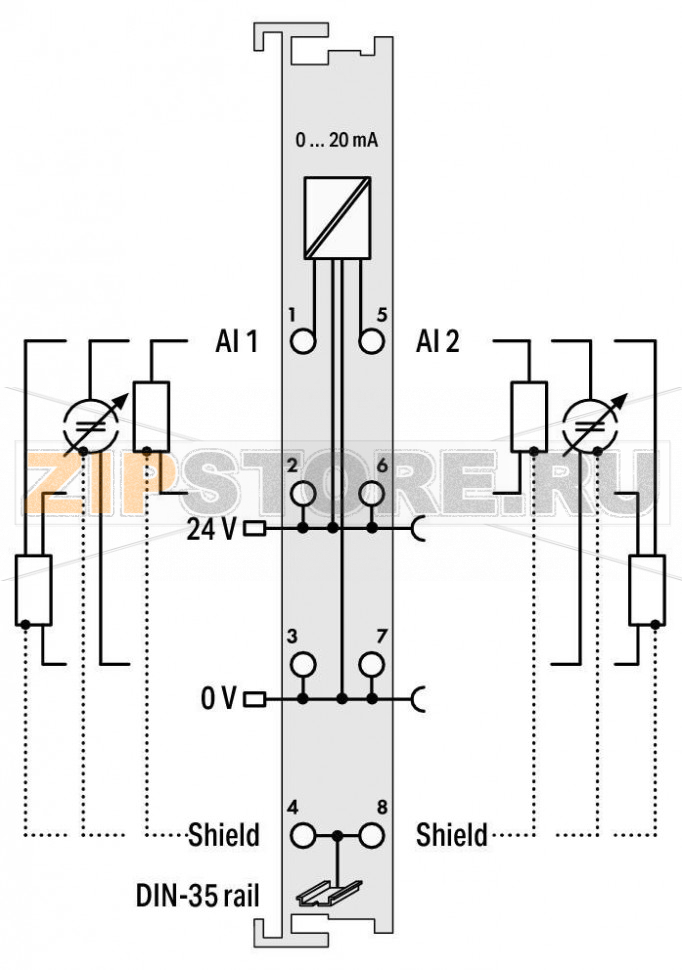

Модуль ввода может обеспечивать питанием 2-проводные преобразователи.

Технические данные

Количество аналоговых входов	2
Общее число каналов (модуль)	2
Тип сигнала	Ток
Диапазон входного тока	DC 0 … 20 мА
Подключение датчиков	2 x (2-проводное, 3-проводное)
Макс. входное напряжение	10 В
Сигнальная характеристика	Несимметричный (Single-ended)
Разрешение	12 бит
Макс. входное сопротивление	220 Ω
Битовая ширина	2 × 16 бит — данные, 2 × 8 бит — управление/состояние (опционально)
Типовое время преобразования	2 мс
Опорная температура	25 °C
Погрешность, макс. отклонение на конце диапазона	0,2 %
Температурная погрешность, макс. на конце диапазона	0,01 %/K
Питание системы	DC 5 В; через контакты данных
Потребление от 5 В	75 мА
Питание полевого уровня	DC 24 В (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; продолжение через пружинный контакт)
Изоляция	500 В (система/полевое питание)
Количество входящих силовых перемычек	2
Количество исходящих силовых перемычек	2

Данные соединения

Технология подключения: входы/выходы	8 × CAGE CLAMP®
Тип соединения (1)	Входы/Выходы
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	12 мм / 0.472 inch
Высота	100 мм / 3.937 inch
Длина	69,8 мм / 2.748 inch
Высота от верхней кромки DIN-рейки 35	62,6 мм / 2.465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	36,2 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура хранения	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	согласно IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	согласно EN 61000-6-2
ЭМС — излучение помех	согласно EN 61000-6-4
Устойчивость к загрязняющим веществам	IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4045454392925
Код ТН ВЭД	85389099990

Модуль WAGO 750-465 предназначен для приема двух токовых сигналов от полевых датчиков и преобразования их в цифровые значения для передачи по шине ввода-вывода. Конструкция рассчитана на работу в составе модульной системы WAGO, что упрощает масштабирование и обслуживание узлов автоматизации в машиностроении, инженерных системах зданий и технологических установках. Поддерживается подключение 2- и 3-проводных преобразователей, при этом модуль может питать 2-проводные датчики от собственного полевого питания. Экран кабеля напрямую соединяется с DIN-рейкой, обеспечивая эффективное экранирование и снижение наводок.

WAGO 750-465 оборудован гальванической развязкой между системным и полевым уровнями, что повышает устойчивость к помехам и снижает риск передачи аварийных напряжений в контроллер. Клеммы CAGE CLAMP обеспечивают быстрый и надежный монтаж проводников без обслуживания винтовых соединений. Питание полевого уровня подается через силовые контакты-перемычки, что упрощает построение общих шин питания для группы модулей.

Типовые области применения включают измерение токовых сигналов от преобразователей давления, уровня, расхода, положения и других первичных датчиков. Диагностическая информация передается по шине вместе с данными каналов, что помогает быстро выявлять обрывы, перегрузки и некорректные подключения.

Возможные причины отказов

Превышение допустимого входного уровня или неправильная полярность при подключении датчика.
Длительная перегрузка током, приводящая к перегреву входной цепи.
Перенапряжения и импульсные помехи при коммутациях и грозовых воздействиях при отсутствии соответствующей защиты.
Конденсация влаги, пыль при эксплуатации вне требований IP20, коррозия из‑за H2S/SO2 выше допустимых значений.
Ненадежный контакт в клеммах или экранирующем соединении вследствие вибраций или неправильной подготовки проводников.
Выход из строя полевого питания 24 В или просадки напряжения.
Эксплуатация вне допустимых температур и высот, термоудары.

Признаки неисправности

Постоянное нулевое значение или «залипание» на верхней границе диапазона при исправном датчике.
Скачки и нестабильность показаний на обоих каналах при нормальных условиях.
Системные сообщения/биты состояния о перегрузке, обрыве или ошибке канала в контроллере.
Повышенный нагрев корпуса, следы потемнения, запах перегрева.
Отсутствие реакции на подачу тестового тока от эталонного источника.

Рекомендации по эксплуатации и уходу

Соблюдать полярность и схему подключения токовых контуров; отделять аналоговые и силовые линии.
Использовать экранированные кабели, подключать экран к DIN-рейке у модуля; обеспечивать корректное заземление шкафа.
Применять защиту от перенапряжений на входах и по цепям питания, особенно при длинных линиях вне здания.
Периодически проверять затяжку пружинных клемм, состояние изоляции и чистоту корпуса; удалять пыль сухим способом.
Контролировать климат в шкафу: температура и влажность в пределах требований, отсутствие конденсата.
Не превышать допустимые уровни промышленных загрязнителей; при агрессивной среде использовать соответствующие меры защиты.
Проводить регулярную верификацию показаний WAGO 750-465 от калиброванного источника тока, фиксируя результаты.
Обеспечивать стабильное питание 24 В для полевого уровня, использовать распределение через силовые перемычки согласно проекту.

Соблюдение этих рекомендаций повышает надежность работы WAGO 750-465 и упрощает техническое обслуживание системы.
