2 аналоговых ввода; 10 В; Дифференциальные вводы; светло-серые Wago 750-479

Name: 2 аналоговых ввода; 10 В; Дифференциальные вводы; светло-серые Wago 750-479
Brand: Wago
SKU: 750-479

Каталожный номер 750-479

2 аналоговых ввода; 10 В; Дифференциальные вводы; светло-серые Wago 750-479 Аналоговый модуль ввода принимает дифференциальные сигналы со значениями ±10 В пост. тока.Входной сигнал каждого канала электрически изолирован и передается с разрешением 13 бит.Для энергоснабжения модуля используется системное питание (через контакты шины данных). Экран напрямую подсоединен к DIN-рельсу.Получение измеренных значений: с синхронизацией по времени (оба входа)Выход за верхнюю/нижнюю границу диапазона измерений: байт состояния и светодиодный индикаторМетод преобразования: SAR (регистр последовательного приближения)Режим работы: непрерывная выборка (предустановка)Защита: RC-контурТехнические данные для модели 750-479/000-001:Получение измеренных значений: с синхронизацией по времени (в сочетании с синхронизированной выборкой подчиненного устройства, соединителя полевой шины 750-303 (начиная с версии 0101))Выход за верхнюю/нижнюю границу диапазона измерений: байт состояния, биты состояния, измеренное значение и светодиодный индикатор (мин./макс. предельные значения также могут быть установлены в соответствии со спецификациями заказчика)Задержка выборки (инструкция/преобразование) Режим работы: управляемый...

2 аналоговых ввода; 10 В; Дифференциальные вводы; светло-серые Wago 750-479 - 2 аналоговых ввода; 10 В; Дифференциальные вводы; светло-серые Wago 750-479

Розничная цена

510 $ с НДС

array(34) { ["id"]=> string(6) "171461" ["product_id"]=> string(6) "234075" ["id_1c"]=> NULL ["sku"]=> string(7) "750-479" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-479" ["image_id"]=> NULL ["price"]=> float(48449) ["primary_price"]=> string(10) "509.974174" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(48449) ["unconverted_price"]=> float(509.97) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(48449) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 48 449 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

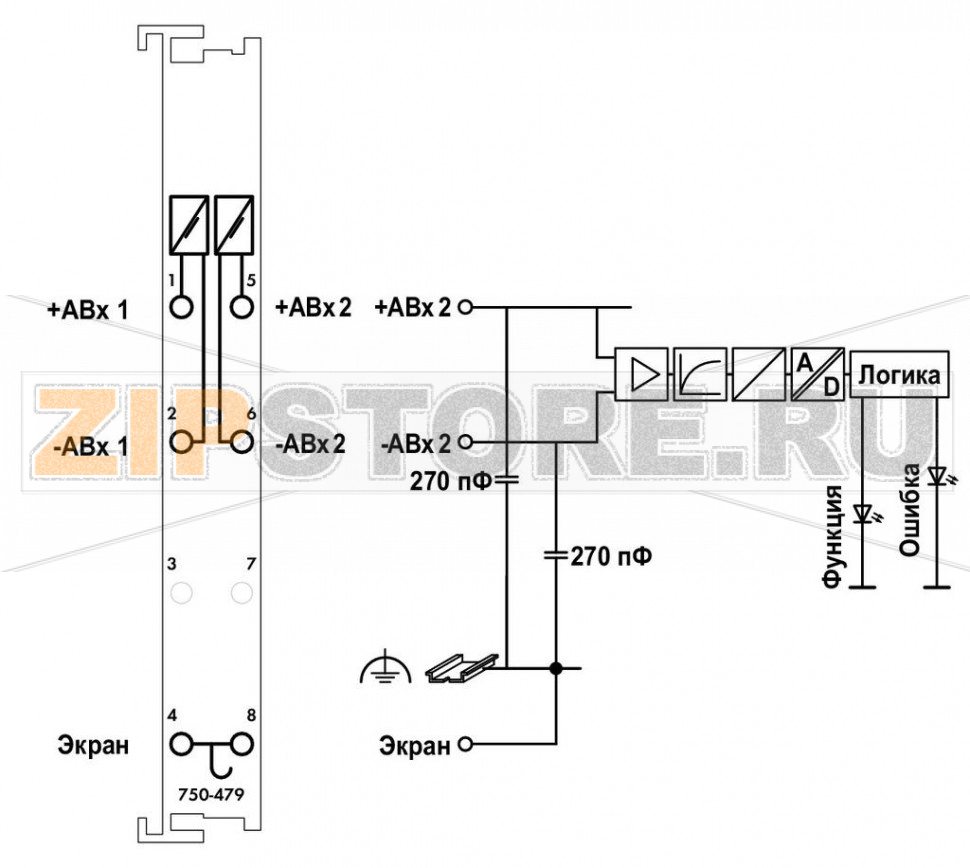

Аналоговый модуль ввода принимает дифференциальные сигналы со значениями ±10 В постоянного тока.

Входной сигнал каждого канала гальванически изолирован и преобразуется с высоким разрешением.

Питание модуля осуществляется от системного питания через контакты шины данных.

Экран кабеля напрямую подсоединяется к DIN-рейке.

Получение измеренных значений: с синхронизацией по времени (оба входа)
Выход за верхнюю/нижнюю границу диапазона измерений: байт состояния и светодиодный индикатор
Метод преобразования: SAR (регистр последовательного приближения)
Режим работы: непрерывная выборка (предустановка)
Защита входов: RC-цепь

Дополнительно для модели 750-479/000-001

Получение измеренных значений: синхронно по времени (в сочетании с синхронизированной выборкой подчиненного устройства соединителя полевой шины 750-303, начиная с версии 0101)
Выход за пределы диапазона: байт состояния, биты состояния, измеренное значение и светодиодный индикатор (мин./макс. предельные значения могут быть заданы по требованию заказчика)
Задержка выборки (инициализация/преобразование): менее 50 мкс
Режим работы: управляемый

Технические данные

Количество аналоговых входов	2
Общее число каналов (модуль)	2
Тип сигнала	Напряжение
Диапазон входного напряжения	DC −10 … +10 В
Подключение датчиков	2 × (2-проводная схема)
Входной фильтр	НЧ первого порядка, fG = 5 кГц
Характер сигнала	Дифференциальный
Разрешение	14 бит
Режим работы	Инициируемый (предустановка)
Битовая ширина	2 × 16 бит — данные, 2 × 8 бит — управление/состояние (опционально)
Защита входов	RC-цепь
Допустимая непрерывная перегрузка	60 В
Ослабление переходных помех	80 дБ
Монотонность без пропущенных кодов	Да
Входное сопротивление	1000 кΩ
Опорная температура для оценки погрешности	25 °C
Макс. отклонение от конца диапазона измерений	0,05 %
Погрешность по всему температурному диапазону	≤ 0,4 %
Температурная погрешность (макс.) от конца диапазона	0,01 %/K
Время преобразования	5 мкс
Межканальная задержка	1 мкс
Задержка обновления модуля	1 мс
Период выборки	1 мс
Индикация выхода за пределы диапазона	Байт состояния и светодиодный индикатор
Сбор измерительной информации	Синхронно по времени (оба входа)
Младший значащий бит (LSB)	1,2 мВ
Метод преобразования	SAR (Successive Approximation Register — регистр последовательного приближения)
Системное питание	DC 5 В; через контакты шины данных
Потребление по системе (5 В)	100 мА
Изоляция	500 В система/поле или канал/канал

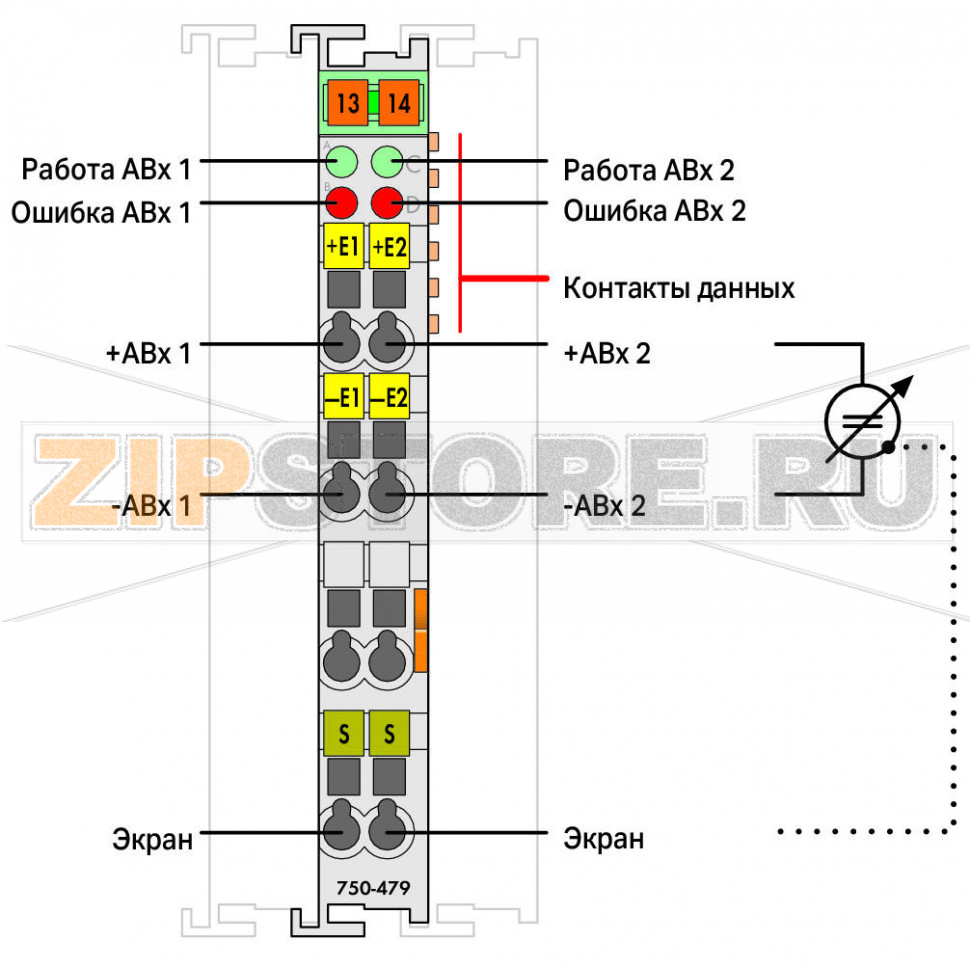

Данные соединения

Технология подключения (входы/выходы)	8 × CAGE CLAMP®
Тип соединения (1)	Входы/выходы
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Многожильные тонкие проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	12 мм / 0.472 inch
Высота	100 мм / 3.937 inch
Длина	69,8 мм / 2.748 inch
Длина от верхней кромки DIN-рейки 35	62,6 мм / 2.465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	Светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,251 МДж
Масса	49,6 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Положение при монтаже	Горизонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)	95 %
Вибропрочность	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	в соответствии с EN 61000-6-2, морские применения
ЭМС — излучение помех	в соответствии с EN 61000-6-4, морские применения
Стойкость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Группа товара	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454510237
Таможенный код	85389099990

WAGO 750-479 — модуль аналогового ввода для систем дистанционного ввода-вывода с двумя дифференциальными каналами ±10 В. Устройство подходит для точного измерения напряжений от промышленных датчиков и лабораторных источников сигнала, обеспечивает гальваническую изоляцию между каналами и от системы, а также синхронный опрос обоих входов. Модуль выполнен в светло-сером корпусе и устанавливается на DIN-рейку 35 мм, питание подается через контакты шины. Экран кабеля по конструкции заземляется на DIN-рейку, что снижает уровень помех.

WAGO 750-479 применяют в задачах сбора данных, регулирования и мониторинга, где важны стабильность показаний и предсказуемые задержки. Регистровая индикация и светодиод на фронтальной панели сообщают о выходе сигнала за допустимые пределы, что упрощает диагностику на месте. Преобразование по методу SAR обеспечивает малое время выборки и низкую задержку между каналами, а RC-цепи на входах повышают устойчивость к импульсным помехам.

Причины возможных неисправностей

Превышение входного диапазона или длительная перегрузка напряжением свыше допустимого уровня.
Неправильное подключение (переполюсовка, замыкание на потенциал сети, общая земля вместо дифференциального включения).
Электростатические разряды и импульсные перенапряжения при отсутствии должного экранирования и заземления DIN-рейки.
Воздействие коррозионно-активных газов (H2S, SO2) выше допустимых концентраций, высокая влажность с конденсацией.
Механические повреждения, вибрации и удары сверх норм, ослабление клеммных подключений.
Перегрев из-за недостаточной вентиляции или работы за пределами температурного диапазона.

Как понять, что модуль вышел из строя

Постоянное срабатывание индикации выхода за пределы при корректном входном сигнале.
Отсутствие обновления данных или появление нестабильных, шумных показаний на одном из каналов.
Сильный дрейф нуля, «залипание» на максимальном/минимальном значении, пропадание канала.
Неопознание модуля ведущим узлом/сопряжителем шины, ошибки в статусных байтах.
Аномально высокий ток потребления или ощутимый перегрев корпуса.
