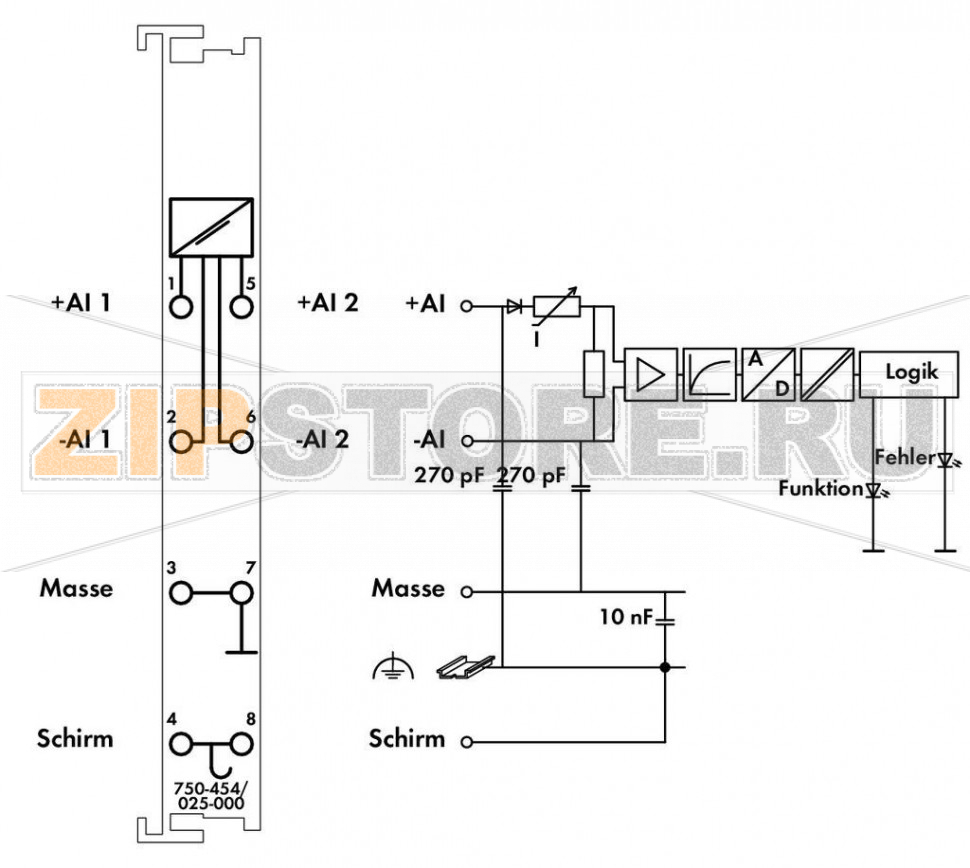

This analog input module processes standard 4–20 V signals.
The input signal is electrically isolated and transmitted with a resolution of 12 bits.
The internal system supply powers the module.
The input channels of the module are differential inputs.
The shield directly connects to the DIN-rail.
Технические данные
| Number of analog inputs | 2 |
| Total number of channels (module) | 2 |
| тип сигнала | Current |
| Type of signal current | DC 3,8 … 20,5 mA |

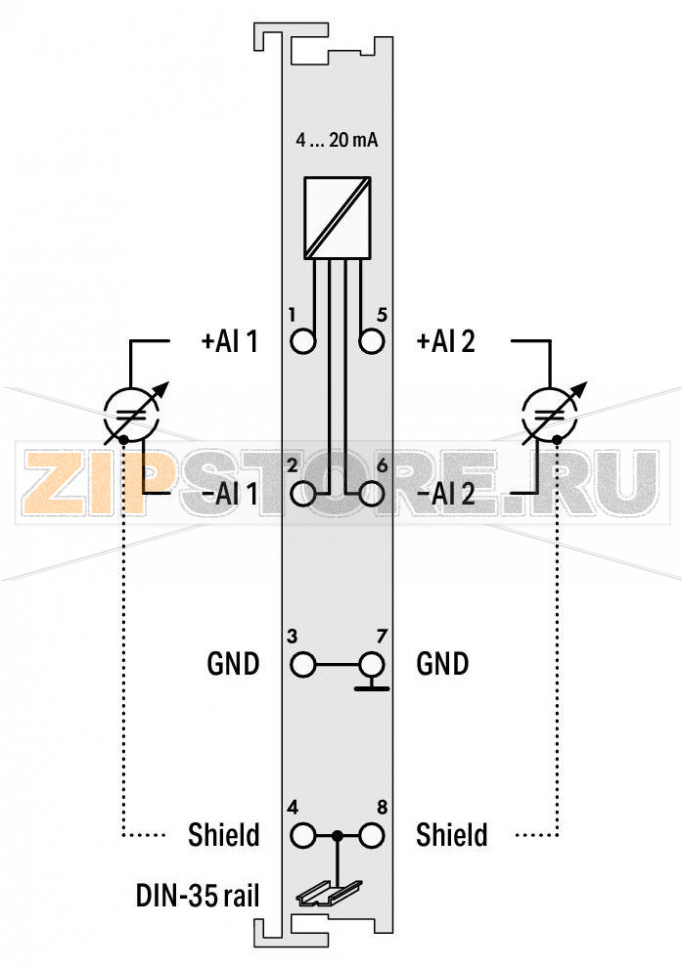

| Sensor connection | 2 x (2-conductor) |
| Входное напряжение (макс.) | 35 V |
| Signal characteristic | Differential |
| Разрешение [бит] | 12 Bit |
| Input resistance max. | 220 ? |
| Битовая ширина | 2 x 16-bit data; 2 x 8-bit control/status (optional) |
| Время преобразования (тип.) | 2 ms |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,2 % |
| Temperaturfehler max. vom Messbereichsendwert | 0,01 %/K |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply (5 V) | 70 mA |
| Изоляция | 500 В система/питание |
Данные соединения
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 69,8 mm / 2.748 inch |
| Length from upper-edge of DIN-35 rail | 62,6 mm / 2.465 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | светло-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Вес | 51 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -20 … 60 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Relative humidity | Short-term condensation per Class 3K6/IEC EN 60721-3-3 and E DIN 40046-721-3, taking a temperature range of ?20 … +60 °C into consideration (except wind-driven precipitation, water and ice formation) |
| Виброустойчивость | 4g per IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2, marine applications |
| ЭМС - излучение помех | acc. to EN 61000-6-4, marine applications |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821701866 |
| Customs tariff number | 85389099990 |
| Производитель | Wago |
| Тип запчасти | Модуль ввода |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
