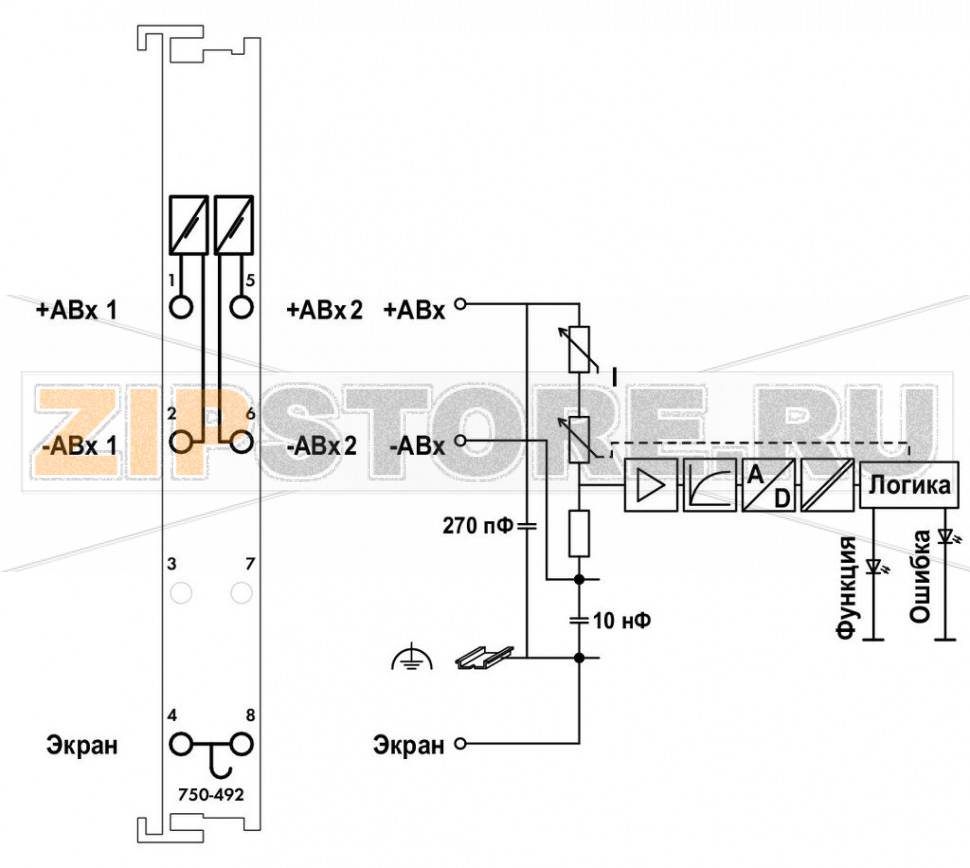

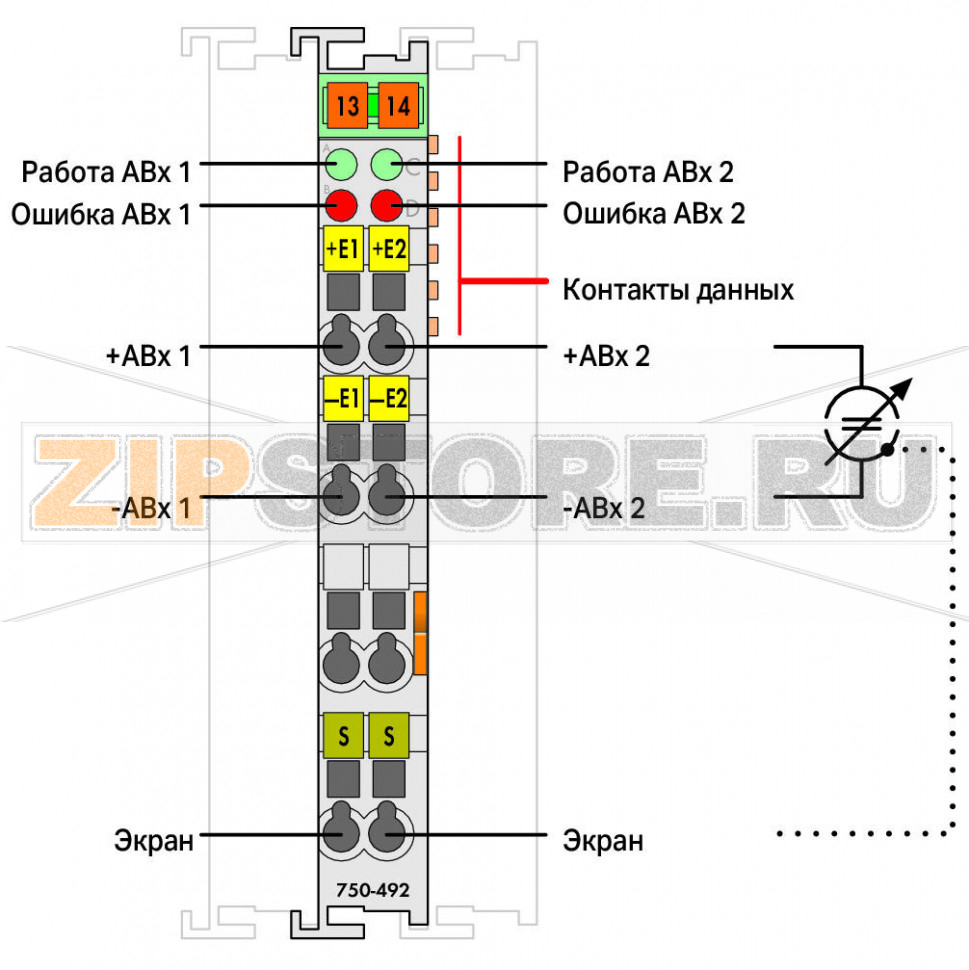

Аналоговый модуль ввода принимает дифференциальные сигналы токовой петли 4–20 мА.
Входной сигнал каждого канала гальванически изолирован и оцифровывается с разрешением 13 бит.
Питание модуля — от системного напряжения 5 В через контакты шины данных.

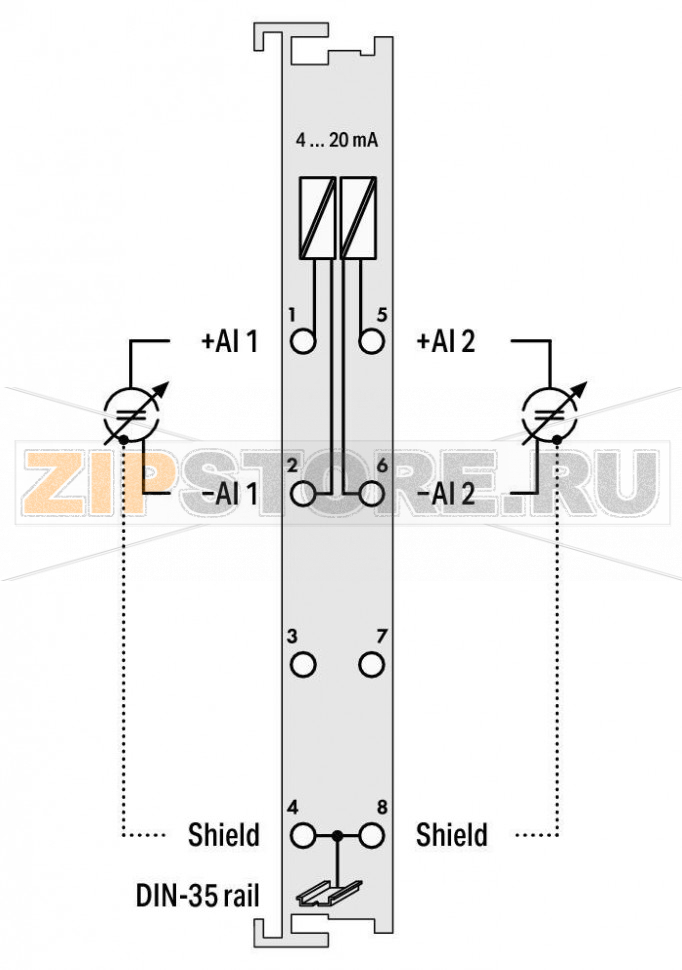

Экран кабеля напрямую соединен с DIN-рейкой.
| Количество аналоговых входов | 2 |
| Общее число каналов (модуль) | 2 |
| Тип сигнала | Ток |
| Диапазон входного тока | Пост. ток 4 … 20 мА |
| Подключение датчиков | 2 × (2-проводное) |
| Входной фильтр | ФНЧ 1-го порядка, fG = 5 кГц |
| Характер входа | Дифференциальный |
| Разрешение | 13 бит |
| Режим работы | Инициируемый (предустановка) |
| Входное сопротивление, макс. | 270 Ω |
| Битовая ширина в процессе | 2 × 16 бит — данные; 2 × 8 бит — управление/состояние (опц.) |
| Защита | Нелинейное ограничение |
| Допустимая непрерывная перегрузка | 30 В |
| Подавление переходных помех | 80 дБ |
| Монотонность, без пропусков кодов | Да |
| Опорная температура для нормирования погрешности | 25 °C |
| Макс. отклонение от конечного значения диапазона | 0,05 % |
| Погрешность по всему диапазону температур | ≤ 0,4 % |
| Темперартурный коэффициент (от конечного значения) | 0,01 %/K |
| Длительность выборки | 5 мкс |
| Сдвиг выборки «канал/канал» | 1 мкс |
| Задержка выборки (модуль) | 1 мс |
| Период повторной выборки | 1 мс |
| Выход за пределы диапазона | Байт состояния и светодиодный индикатор |
| Сбор измерительных данных | Синхронно по времени (оба входа) |
| Младший значащий бит (LSB) | 2,4 мкА |
| Метод преобразования | SAR (регистр последовательного приближения) |
| Системное питание | Пост. 5 В; через контакты шины данных |
| Потребление по системе (5 В) | 80 мА |
| Изоляция | 500 В «система/поле» и «канал/канал» |
| Технология подключения (входы/выходы) | 8 × CAGE CLAMP® |
| Тип соединения (1) | Входы/Выходы |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Гибкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 8 … 9 мм / 0,31 … 0,35 inch |
| Ширина | 12 мм / 0,472 inch |
| Высота | 100 мм / 3,937 inch |
| Длина | 69,8 мм / 2,748 inch |
| Высота от верхней кромки DIN-35 | 62,6 мм / 2,465 inch |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | Светло-серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,583 МДж |
| Масса | 51 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура хранения | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 (IEC 61131-2) |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | Горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | IEC 60068-2-6 |
| Ударопрочность | 15 g (IEC 60068-2-27) |
| ЭМС — помехоустойчивость | EN 61000-6-2 |
| ЭМС — излучение помех | EN 61000-6-4 |
| Устойчивость к коррозионным газам | IEC 60068-2-42, IEC 60068-2-43 |
| Допустимая концентрация H₂S при 75 % RH | 10 ppm |
| Допустимая концентрация SO₂ при 75 % RH | 25 ppm |
| Группа товаров | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454470296 |
| Код ТН ВЭД | 85389099990 |
WAGO 750-492 — модуль аналогового ввода для систем дистанционного ввода-вывода, рассчитанный на два дифференциальных канала токовой петли 4–20 мА. Он подходит для большинства промышленных задач измерения процесса: давления, уровня, расхода, температуры с преобразователями, выдающими унифицированный токовый сигнал. Дифференциальная схема и гальваническая изоляция «система/поле» и «канал/канал» повышают помехоустойчивость и снижают риск появления контуров заземления при сложной топологии шкафов. Синхронный во времени съём показаний с обоих входов полезен при одновременном анализе связанных параметров.
Преобразование по методу SAR с 13‑битным разрешением обеспечивает стабильную дискретизацию и достаточную точность для задач контроля и регулирования. Встроенный фильтр нижних частот сглаживает высокочастотные наводки, а нелинейное ограничение защищает входы от кратковременных перегрузок. Состояние каналов индицируется светодиодом и доступно в байте состояния контроллера, что упрощает диагностику при выходе сигнала за пределы допустимого диапазона. Питание модуля подаётся по системной шине 5 В, клеммы CAGE CLAMP позволяют быстро подключать как одножильные, так и гибкие проводники без обслуживания. Экран кабеля по умолчанию соединяется с DIN-рейкой для корректного отвода помех.
Типовые причины отказов: ошибки коммутации (переполюсовка токовой петли, перепутанные цепи «+»/«–»), длительная перегрузка по напряжению на входе, замыкание экрана на сигнальный провод, воздействие импульсных перенапряжений при отсутствии сетевой и линийной защиты, эксплуатация за пределами температурного диапазона или при высокой влажности, коррозионные газы сверх допустимых значений, а также механическое повреждение клемм и дорожек. Реже — деградация входного шунта (около 270 Ω) или внутренних компонентов после сильных перегрузок.
Признаки неисправности: постоянное минимальное или максимальное показание в процессе при заведомо исправном датчике; мигание/срабатывание светодиодной индикации ошибки и соответствующих битов состояния; сильный дрейф и нестабильность показаний на обоих каналах при корректном экранировании; отсутствие реакции на подачу эталонного тока с калибратора; атипично высокий нагрев корпуса. Для быстрой проверки поменяйте местами каналы, подключите заведомо исправный источник 4–20 мА, измерьте сопротивление входа (ориентировочно сотни ом) при отключённой линии, проверьте целостность экрана и отсутствие «земляных петель».
Рекомендации по эксплуатации и уходу: соблюдайте правила EMC — прокладывайте сигнальные и силовые линии раздельно, подключайте экран к DIN‑рейке одной стороны линии, используйте ограничители перенапряжений на вводе шкафа. Поддерживайте температурный режим и вентиляцию шкафа, исключайте конденсацию. Периодически проверяйте затяжку и целостность проводников, чистите модуль сухим воздухом от пыли, избегайте агрессивных чистящих средств. При работах по обслуживанию отключайте питание шины и разряжайте накопленные заряды, чтобы исключить ESD‑повреждения. Соблюдайте допустимые уровни H₂S и SO₂, не допускайте длительной эксплуатации за пределами 0…55 °C. При проектировании петель 4–20 мА учитывайте падение напряжения на шунте и питающей стороне датчика, чтобы обеспечить достаточный «voltage headroom» источнику тока.

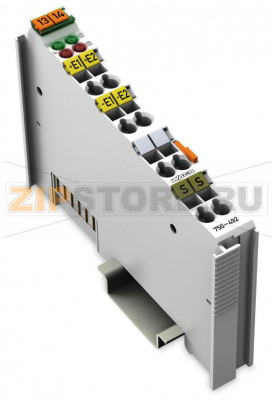

WAGO 750‑492 в светло‑сером корпусе органично интегрируется в WAGO I/O‑SYSTEM 750 и обеспечивает надёжный сбор аналоговых данных при компактной ширине 12 мм — оптимальный выбор для модернизации и новых проектов АСУ ТП.
