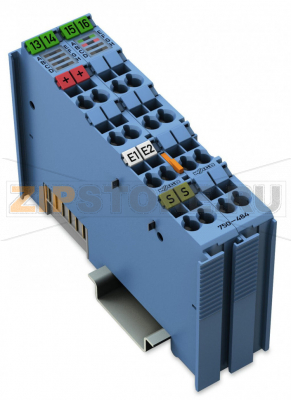

Аналоговый модуль ввода обеспечивает подключение двух преобразователей с интерфейсом HART, расположенных в производственной зоне.
Модуль 750-484 обеспечивает питание подключаемых преобразователей, считывает технологические значения через аналоговый интерфейс и обеспечивает связь по протоколу HART для конфигурирования и импорта динамических переменных.

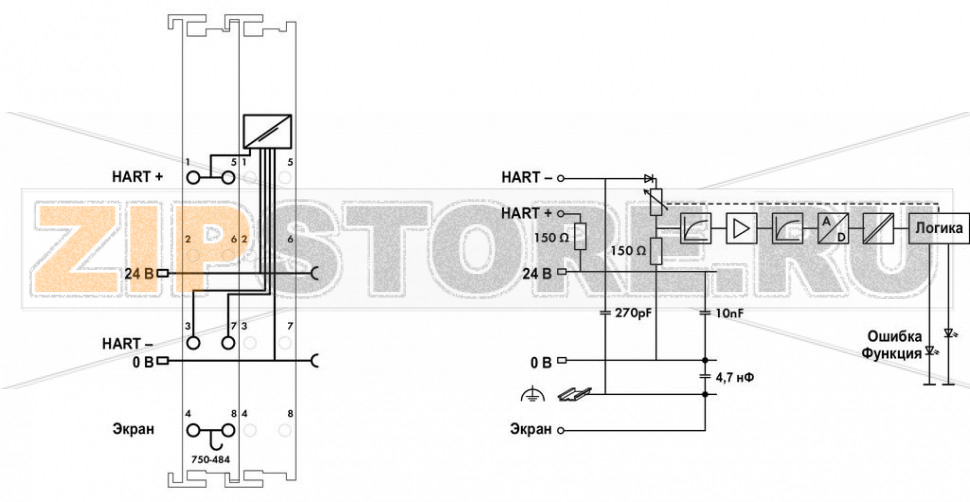

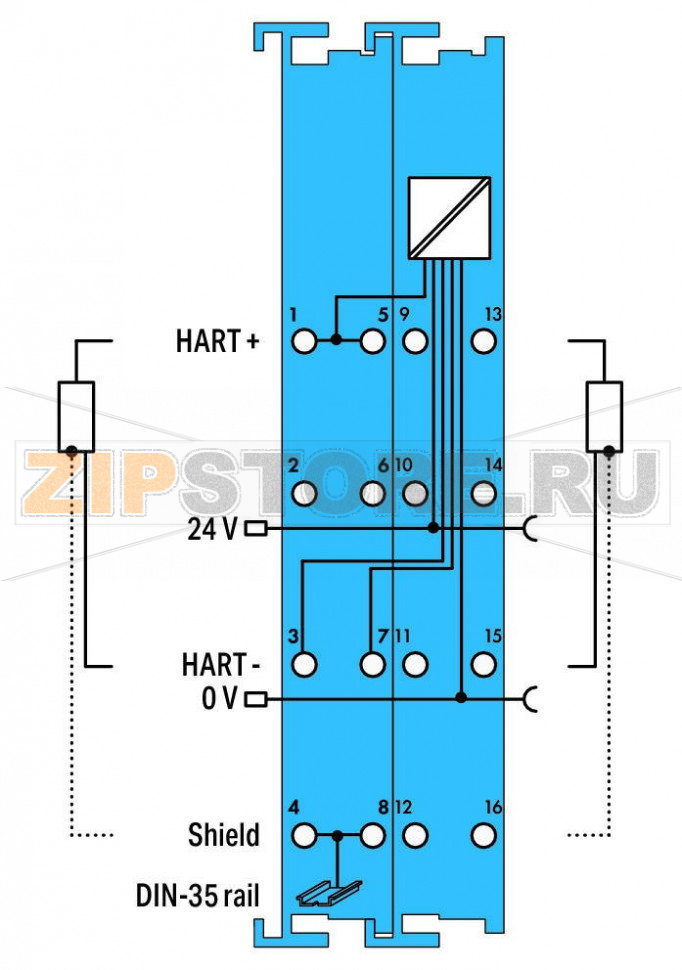

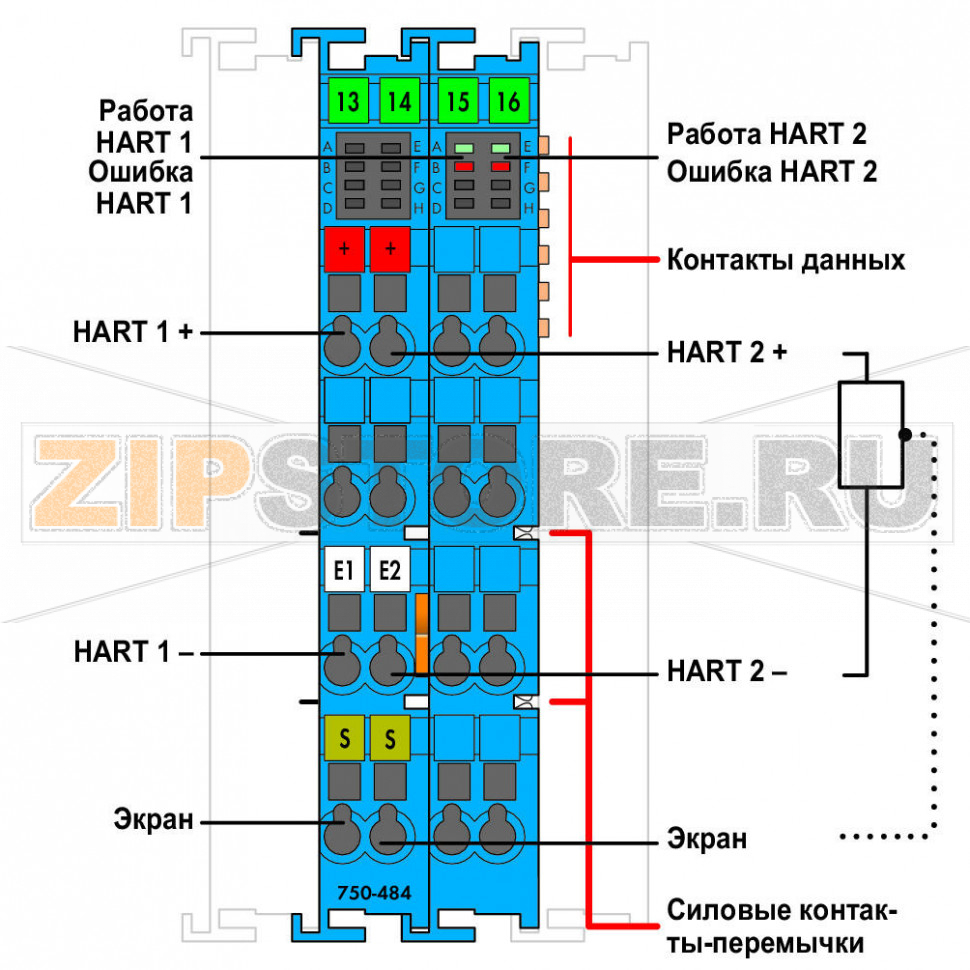

Питание 24 В для контактов полевого уровня (HART+) ответвляется от силовых контактов-перемычек через умножители. Экран (щит) напрямую подсоединяется к DIN-рейке.
При токе около 25 мА устройство защиты от перегрузки переключает измерительный вход в высокоомное состояние; при нормальных условиях он автоматически переключается обратно. Модуль может обеспечивать питание 2‑проводных преобразователей.
Могут отображаться до четырех динамических переменных (PV, SV, TV, QV) на канал в циклическом образе процесса соединителя или контроллера (конфигурируется). Для обмена данными по HART с подключенными интеллектуальными полевыми устройствами протокол может быть отображен в циклический образ процесса соединителя или контроллера (конфигурируется).
Для селективных (программируемых) соединителей доступны драйверы устройств FDT/DTM, что позволяет инструментам HART выполнять маршрутизацию к подключенному устройству HART.
Примечание: питание на модуль аналогового ввода должно подаваться только от блока питания 24 В DC во взрывозащищенном исполнении Ex i. Общая информация (например, правила монтажа) по защите от взрывов приведена в руководствах к системе WAGO-I/O-SYSTEM 750.
| Количество аналоговых входов | 2 |
| Общее число каналов (модуль) | 2 |
| Тип сигнала | Ток |
| Диапазон тока | DC 4 … 20 мА |
| Напряжение питания датчика | DC 16,5 В; питание преобразователя UV при 20 мА |
| Подключение датчика | 2 × (2-проводное) |
| Входной фильтр | Параметрируемый |
| Входной фильтр (по каналам) | Да |
| Характер входа | Однополюсный (single-ended) |
| Диагностика | Обрыв провода; выход за верхнюю/нижнюю границу диапазона |
| Разрешение, бит | 12 |
| Макс. потребляемая мощность Pмакс. | 1,60 Вт (с подчинёнными устройствами, 20 мА) |
| Битовая ширина | 2 × 2 байта данных; 2 × 2 байта данных + 2n × 4 байта данных (n = число динамических переменных); 2 × 2 байта данных + 6 байт почтового ящика |
| Защита от перенапряжения | 30 В, с защитой от переполюсовки |
| Время преобразования (тип.) | 10 мс |
| Опорная температура | 25 °C |
| Макс. погрешность относительно конца диапазона | 0,2 % |
| Макс. температурная погрешность относительно конца диапазона | 0,01 %/K |
| Искробезопасность Ex i | Да |
| Напряжение системного питания | DC 5 В; через контакты данных |
| Потребление по системному питанию (5 В) | 25 мА |
| Напряжение полевого питания | DC 24 В (питание через Ex i; UO = макс. 27,3 В); через силовые контакты (ввод по ножевому контакту; дальнейшая передача по пружинному контакту) |
| Потребление по полевому питанию (без внешней нагрузки) | 26 мА |
| Устройств HART на канал | 1 устройство (одиночная линия, без мультидропа) |
| Модемов HART на канал | 1 модем (без мультиплексного режима) |
| Потери мощности PV | 0,62 Вт (без подчинённых устройств) |
| Изоляция | 300 В система/питание |
| Число входящих силовых перемычек | 2 |
| Число исходящих силовых перемычек | 2 |
| Токовая нагрузочная способность силовых перемычек | 1 А |
| Нормативы ATEX | EN IEC 60079-0, -7, -11 |
| Электрическая цепь, параметры безопасности | UO = 27,3 В; IO = 92,7 мА; PO = 630 мВт; характеристика: линейная |
| Ex ia IIC | LO = 1,5 мГн; CO = 87 нФ |
| Ex ia IIB | LO = 15 мГн; CO = 670 нФ |
| Ex ia IIA | LO = 38 мГн; CO = 2,2 мкФ |
| Ex ia I | LO = 36 мГн; CO = 3,49 мкФ |
| Искробезопасность | Без учёта синхронности; данные с учётом синхронности см. в руководстве |
| Маркировка | ATEX, IECEx, INMETRO, UL |
| Технология подключения: входы/выходы | 16 × CAGE CLAMP® |
| Тип соединения (1) | Входы/Выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение многожильных тонких проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 8 … 9 мм / 0.31 … 0.35 дюйма |
| Ширина | 24 мм / 0.945 дюйма |
| Высота | 100 мм / 3.937 дюйма |
| Длина | 67,8 мм / 2.669 дюйма |
| Длина от верхней кромки DIN-рейки 35 | 60,6 мм / 2.386 дюйма |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | синий |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,689 МДж |
| Масса | 92 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | Горизонтальное (стоя/лежа) или вертикальное |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | 4 g по IEC 60068-2-6 |
| Ударопрочность | 15 g по IEC 60068-2-27 |
| ЭМС — помехоустойчивость | EN 61000-6-2, морские применения |
| ЭМС — излучение помех | EN 61000-6-3, морские применения |
| Устойчивость к коррозионно-активным газам | IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H₂S при 75 % относительной влажности | 10 ppm |
| Допустимая концентрация SO₂ при 75 % относительной влажности | 25 ppm |
| Группа продуктов | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4017332317603 |
| Код ТН ВЭД | 85389099990 |
WAGO 750-484 — двухканальный аналоговый модуль ввода тока 4–20 мА с поддержкой протокола HART и искробезопасным исполнением Ex i для применения во взрывоопасных зонах. Устройство предназначено для прямого подключения 2‑проводных передатчиков, обеспечивает их питание и позволяет одновременно считывать основную переменную процесса и до четырёх динамических переменных HART на канал. Модуль интегрируется в WAGO-I/O-SYSTEM 750, поддерживает маршрутизацию HART через DTM/FDT и подходит для построения распределённых систем автоматизации в химической, нефтегазовой, энергетической и смежных отраслях.
Искробезопасная архитектура 750-484 обеспечивает гальваническое разделение и соответствие требованиям ATEX/IECEx, а синий корпус визуально выделяет Ex i-модули в составе станции. Встроенная защита от перегрузки переводит вход в высокоомное состояние при превышении тока, автоматически восстанавливая рабочий режим после нормализации условий. Параметрируемые входные фильтры помогают подавлять помехи, а диагностические функции уведомляют о выходе измерения за пределы диапазона и обрыве линии. Для удобства сервисного доступа поддерживается передача HART в циклический образ процесса контроллера или через «почтовый ящик» для инструментов обслуживания.
Типовые причины отказов: ошибки монтажа (несоответствие Ex i, переполюсовка, неверная разводка экрана), превышение допустимых нагрузок по току/напряжению, наводки и импульсные перенапряжения при недостаточном заземлении и экранировании, коррозионное воздействие агрессивных газов и повышенной влажности, ослабление зажимов из‑за вибраций, а также некорректная параметризация каналов или HART‑связи. В редких случаях возможны повреждения от электростатических разрядов при недостаточной ESD‑защите во время обслуживания.
Как понять, что модуль или канал вышел из строя: индикаторы диагностики на модуле сигнализируют об ошибках, в контроллере фиксируются флаги обрыва/выхода за пределы; измеренное значение «залипает» на 0 мА, 4 мА, 20 мА или на верхнем аварийном уровне; HART‑связь нестабильна или отсутствует, не считываются динамические переменные; питание передатчика не подаётся; канал часто уходит в высокоомный режим от защиты и самопроизвольно восстанавливается; наблюдается ощутимый перегрев корпуса в штатных условиях. Для уточнения состояния используйте сервис через DTM/FDT и журнал диагностики ПЛК.
Рекомендации по эксплуатации и уходу: соблюдайте требования Ex i по питанию и разделению цепей, используйте сертифицированный 24 В источник для искробезопасных цепей и корректную схему заземления. Подключайте экраны напрямую к DIN‑рейке согласно руководству, прокладывайте сигнальные и силовые линии раздельно. Периодически (не реже 1 раза в год) проверяйте момент затяжки клемм CAGE CLAMP, целостность кабелей и состояние экранирования. Поддерживайте чистоту в шкафу, очищайте модуль сухим сжатым воздухом или мягкой щёткой; избегайте конденсата и агрессивных газов, контролируйте климат шкафа в пределах допуска. При работах соблюдайте ESD‑меры, изменяйте параметры каналов и HART‑настройки только документированными средствами. Регулярно обновляйте проект и резервные копии конфигурации, фиксируйте изменения. При систематических отказах проверяйте соответствие источника питания требованиям Ex i и проводите контроль помех (земляная петля, наводки, импульсные перенапряжения).
Применение WAGO 750-484 позволяет унифицировать сбор аналоговых сигналов 4–20 мА и конфигурирование HART‑полевых устройств одной платформой, сокращая количество внешних барьеров и упрощая обслуживание в зонах с требованиями взрывозащиты.
