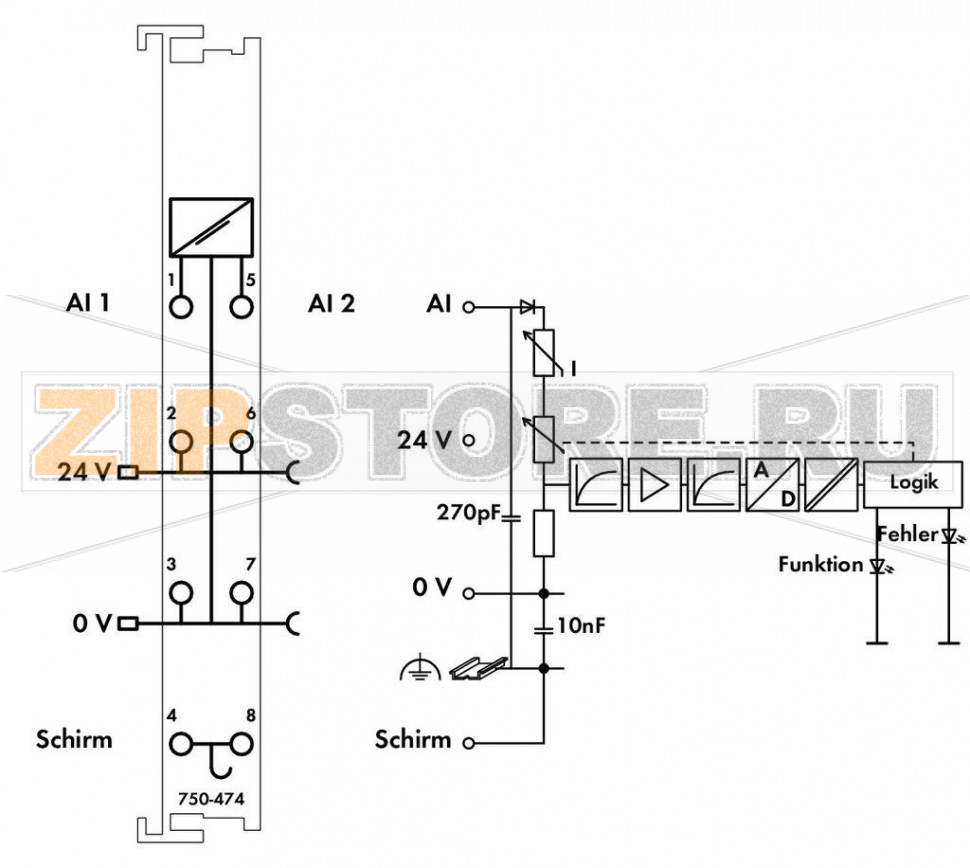

Модуль аналогового ввода обеспечивает питание преобразователей, принимает передаваемые аналоговые сигналы и, благодаря электрической изоляции, передает их на полевую шину.
Питание 24 В для полевого уровня ответвляется от силовых контактов‑перемычек модуля.
Экран сигнальных линий напрямую подсоединен к DIN‑рейке.
При токе около 25 мА устройство защиты от перегрузки переводит измерительный вход в высокоомное состояние. При нормальных условиях эксплуатации вход автоматически возвращается в рабочий режим.

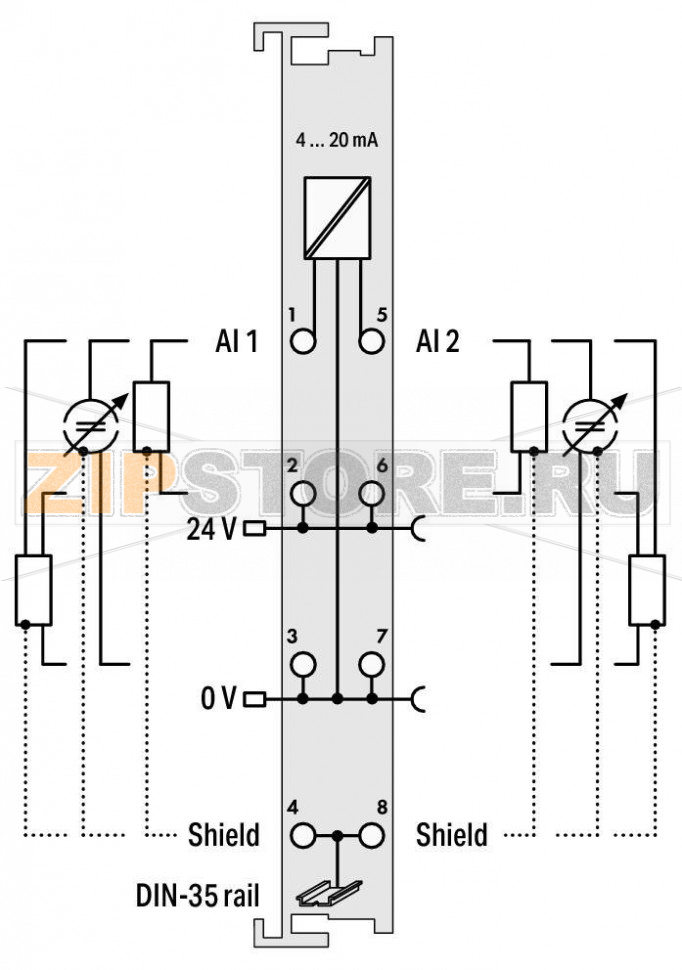

Модуль ввода может обеспечивать питание для двухпроводных преобразователей.
| Количество аналоговых входов | 2 |
| Общее число каналов (модуль) | 2 |
| Тип сигнала | Ток |
| Тип токового сигнала | Пост. ток 4 … 20 мА |

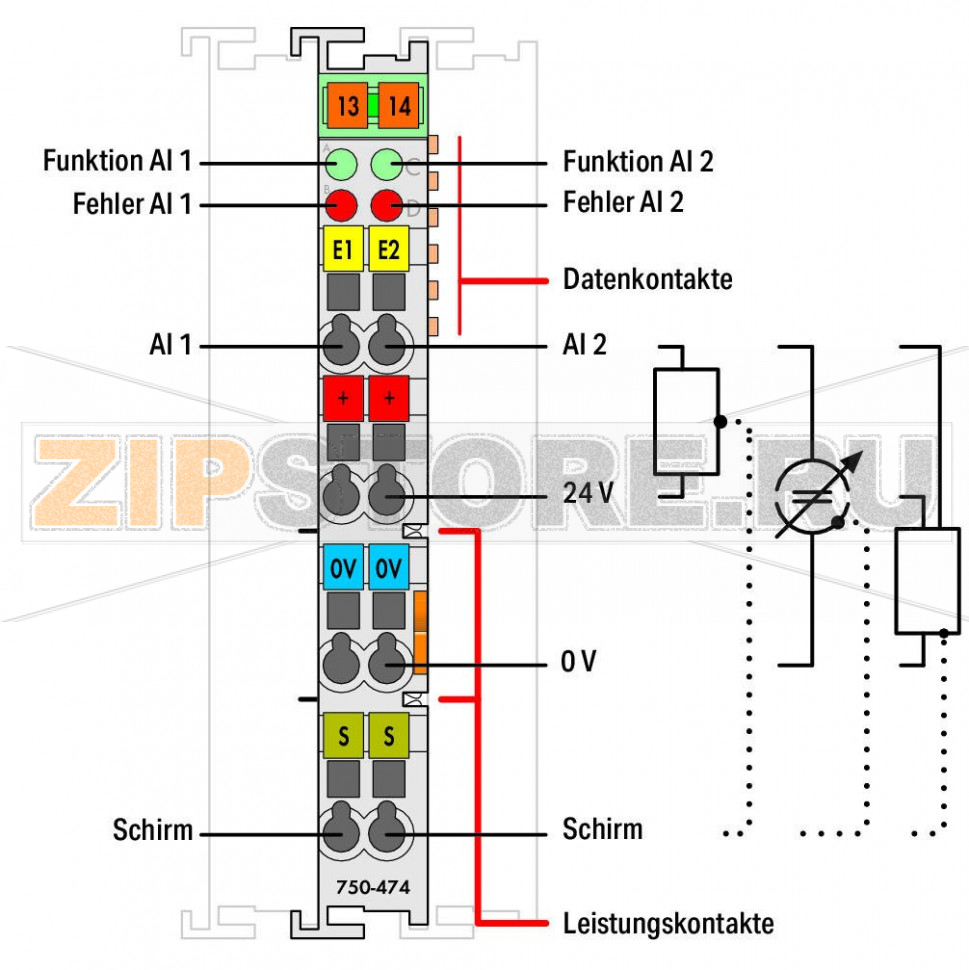

| Подключение датчиков | 2 × (2‑проводное, 3‑проводное) |
| Частота входного фильтра (аналог) | 50 Гц |
| Входное напряжение (макс.) | 24 В |
| Входное напряжение | нелинейное, с защитой от перегрузки, V = 1,2 В + 100 Ом × Iизм. |
| Характер сигнала | Несимметричный (Single‑ended) |
| Разрешение, бит | 15 Bit |
| Макс. входное сопротивление | 220 Ω |
| Ширина слова данных | 2 × 16 бит — данные, 2 × 8 бит — управление/состояние (опция) |
| Защита от перенапряжения | 30 В, с защитой от обратной полярности |
| Шумоподавление на частоте дискретизации | -100 dB |
| Шумоподавление выше частоты дискретизации | -40 dB |
| Время преобразования (тип.) | 80 мс |
| Опорная температура для оценки погрешности | 25 °C |
| Макс. отклонение от конечного значения диапазона | 0,1 % |
| Макс. температурная погрешность от конечного значения диапазона | 0,01 %/K |
| Напряжение системного питания | Пост. 5 В; через контактные площадки данных |
| Потребление от системного питания (5 В) | 75 мА |
| Напряжение полевого питания | Пост. 24 В (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/питание |
| Число входящих силовых контактов‑перемычек | 2 |
| Число исходящих силовых контактов‑перемычек | 2 |
| Технология подключения: входы/выходы | 8 × CAGE CLAMP® |
| Тип соединения (1) | Входы/выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение тонких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 inch |
| Ширина | 12 мм / 0.472 inch |
| Высота | 100 мм / 3.937 inch |
| Длина | 69,8 мм / 2.748 inch |
| Длина от верхней кромки DIN‑рейки 35 | 62,6 мм / 2.465 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,311 МДж |
| Вес | 53,2 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | 95 % |
| Виброустойчивость | 4 g по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61000‑6‑2, для морских применений |
| ЭМС — излучение помех | в соответствии с EN 61000‑6‑4, для морских применений |
| Устойчивость к загрязняющим веществам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при влажности 75 % | 25 ppm |
| Группа товара | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454393281 |
| Таможенный код | 85389099990 |

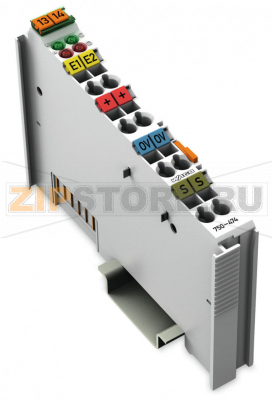

Wago 750‑474 — модуль аналогового ввода системы WAGO‑I/O‑SYSTEM 750 для приема токовых сигналов от промышленных датчиков и преобразователей. Он рассчитан на работу с двумя независимыми каналами тока 4–20 мА и используется в задачах сбора технологических параметров: давления, уровня, расхода, температуры, положения и пр. Несимметричная схема входов упрощает подключение распространенных 2‑проводных и 3‑проводных передатчиков, а встроенное питание позволяет запитать двухпроводные преобразователи по петле. Галваническая развязка между системой и полевым уровнем повышает устойчивость к наводкам и исключает перенос помех в шину.
Модуль интегрируется в станцию ввода‑вывода на DIN‑рейке и получает системное питание через контактные площадки, а полевое — через силовые перемычки, что упрощает распределение 24 В между соседними модулями. Экран сигнальных линий соединяется с DIN‑рейкой, обеспечивая правильный отвод помех. При перегрузке вход автоматически переводится в высокоомное состояние, защищая электронику и внешние устройства, и возвращается к нормальной работе после устранения причины. Пружинные клеммы CAGE CLAMP сокращают время монтажа и гарантируют стабильный контакт без обслуживания.
Причины выхода из строя чаще связаны с ошибками монтажа и нарушением условий эксплуатации. К типичным относятся: неправильная полярность или подача внешнего напряжения на вход петли; длительная перегрузка током и импульсные перенапряжения из‑за коммутаций, грозы или отсутствия защиты от перенапряжений; замыкания экрана на сигнальный провод; нарушение изоляции и коррозия из‑за конденсата, пыли или агрессивных газов; превышение допустимой температуры внутри шкафа; механические повреждения разъёмов и проводников.
Признаки неисправности модуля: показания канала «зависают» на нуле или на верхнем пределе, становятся нестабильными и шумными; контроллер фиксирует ошибки диапазона или обрыв/короткое замыкание петли; канал перестает реагировать на изменение входного тока; при измерении токовыми клещами или мультиметром значение в петле не соответствует отображаемому в системе; индикация/диагностика станции сигнализирует о перегрузке или отказе.
Рекомендации по эксплуатации и уходу: обеспечьте экранирование и правильное заземление экрана на DIN‑рейку, избегайте «звездящих» и замкнутых экранов; прокладывайте силовые и сигнальные линии раздельно; применяйте ограничители перенапряжений на вводе шкафов и для длинных линий датчиков; выдерживайте требования по температуре и влажности, исключайте конденсацию; используйте рекомендованное сечение проводников и аккуратно разделывайте изоляцию; регулярно осматривайте клеммы и кабели на предмет повреждений и следов коррозии, очищайте шкафы от пыли; проверяйте петлевое питание и качество 24 В; при необходимости проводите поверку и диагностику каналов путем подстановки эталонного токового источника 4–20 мА. Соблюдение этих правил продлевает срок службы Wago 750‑474 и обеспечивает стабильные измерения в составе системы автоматизации.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
