2 аналоговых ввода; 4 – 20 мА; Несимметричный; Искробезопасный; синие Wago 750-485

Name: 2 аналоговых ввода; 4 – 20 мА; Несимметричный; Искробезопасный; синие Wago 750-485
Brand: Wago
SKU: 750-485

Каталожный номер 750-485

2 аналоговых ввода; 4 – 20 мА; Несимметричный; Искробезопасный; синие Wago 750-485 Модуль аналогового вывода обеспечивает подачу питания к искробезопасным нормирующим преобразователям, расположенным в опасной зоне 0+1, и обрабатывает передаваемые ими аналоговые сигналы.Система WAGO-I/O-SYSTEM 750 должна устанавливаться в зоне 2 или в безопасной зоне.Питание 24 В отводится от силовых контактов модуля. Источник питания передатчика имеет внешнюю электронную защиту от короткого замыкания цепи.Экран напрямую подсоединен к DIN-рейке.Светодиодные индикаторы:Зеленый светодиодный индикатор (сигнальный ток вкл/откл)Красный светодиодный индикатор (обрыв провода; выход за верхнюю/нижнюю границу диапазона измерений)...

2 аналоговых ввода; 4 – 20 мА; Несимметричный; Искробезопасный; синие Wago 750-485 - 2 аналоговых ввода; 4 – 20 мА; Несимметричный; Искробезопасный; синие Wago 750-485

Розничная цена

981 $ с НДС

array(34) { ["id"]=> string(6) "171483" ["product_id"]=> string(6) "234097" ["id_1c"]=> NULL ["sku"]=> string(7) "750-485" ["sort"]=> string(1) "0" ["name"]=> string(7) "750-485" ["image_id"]=> NULL ["price"]=> float(93181) ["primary_price"]=> string(10) "980.823206" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(93181) ["unconverted_price"]=> float(980.82) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(93181) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 93 181 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

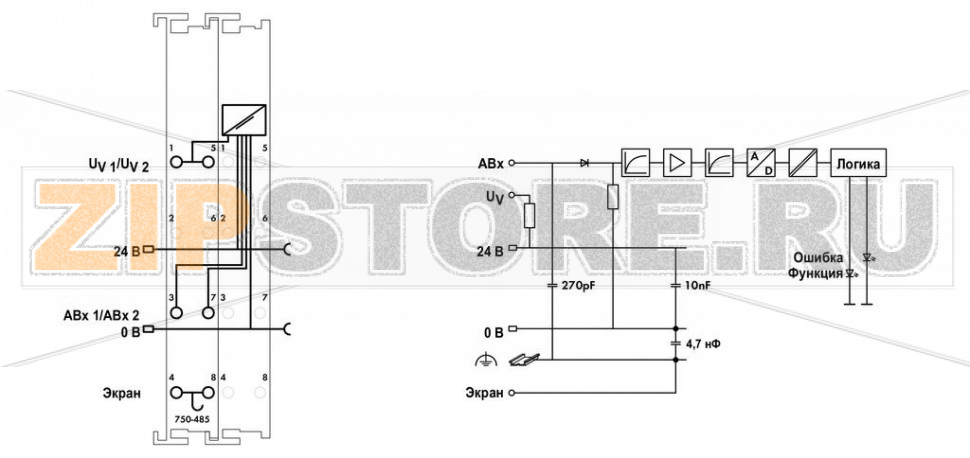

Модуль аналогового вывода обеспечивает подачу питания к искробезопасным нормирующим преобразователям, расположенным в опасной зоне 0+1, и обрабатывает передаваемые ими аналоговые сигналы.

Система WAGO-I/O-SYSTEM 750 должна устанавливаться в зоне 2 или в безопасной зоне.

Питание 24 В отводится от силовых контактов модуля.

Источник питания передатчика имеет внешнюю электронную защиту от короткого замыкания цепи.

Экран напрямую подсоединен к DIN-рейке.

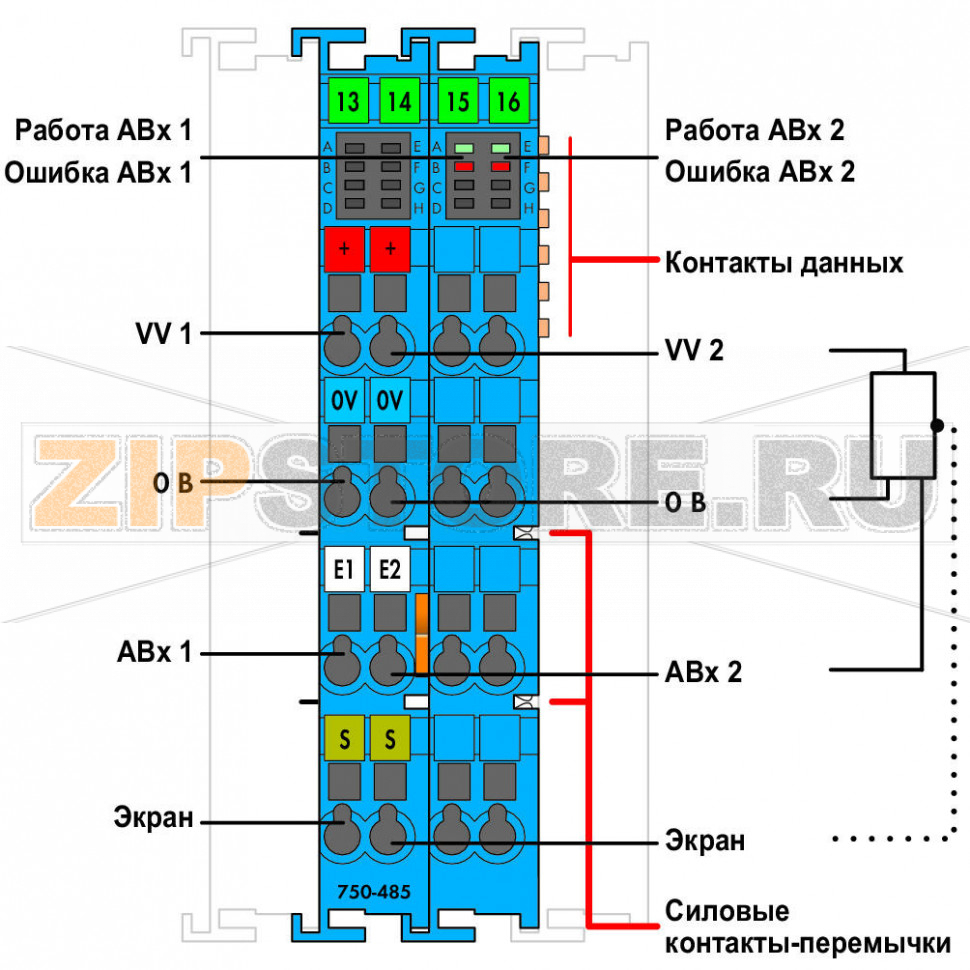

Светодиодные индикаторы:

Зеленый светодиодный индикатор (сигнальный ток вкл/откл)
Красный светодиодный индикатор (обрыв провода; выход за верхнюю/нижнюю границу диапазона измерений)

Полевой и системный уровень электрически изолированы друг от друга.

Примечание:

Примечание: на модуль аналогового ввода должно подаваться питание только от блока питания 24 В пост.тока во взрывозащищенном исполнении Ex i!

Общая информация (например, правила монтажа) по защите от взрывов доступна в руководствах к системе WAGO-I/O-SYSTEM 750!

Технические данные

Number of analog inputs	2
Total number of channels (module)	2
тип сигнала	Current
Type of signal current	DC 4 … 20 mA
Sensor supply voltage	DC 16 V; Transmitter supply UV at 20 mA

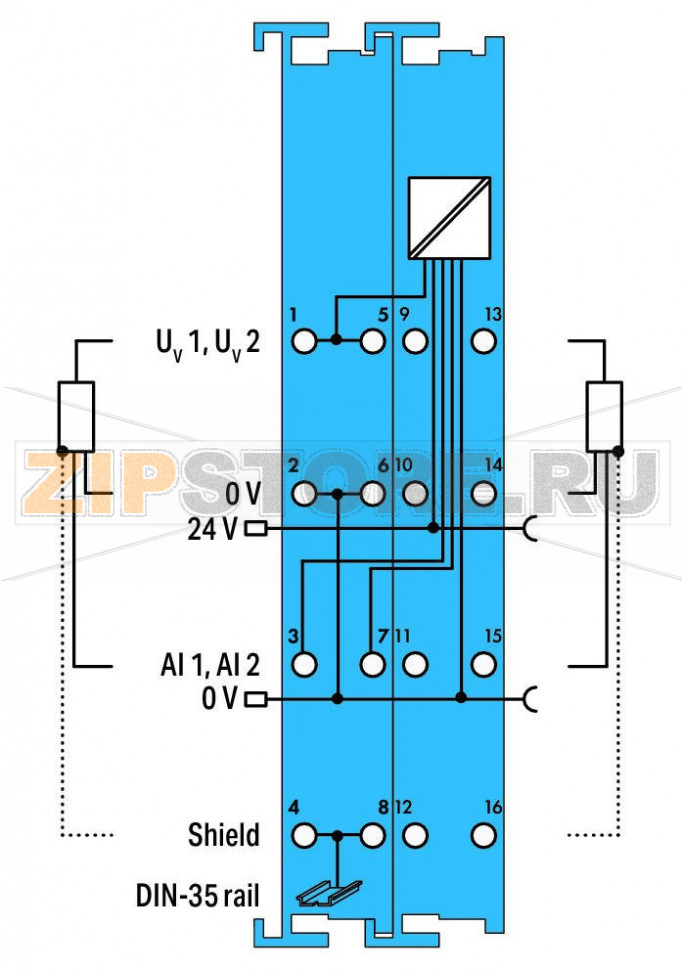

Sensor connection	2 x (3-conductor)
Signal characteristic	Single-ended
Разрешение [бит]	12 Bit
Input resistance max.	100 ?
Потребляемая мощность Pмакс.	1,3 Вт
Битовая ширина	2 х 16 бит - данные, 2 х 8 бит - управление/состояние (опционально)
Время преобразования (тип.)	2 ms
Messfehler, Bezugstemperatur	25 °C
Messfehler, Abweichung max. vom Messbereichsendwert	0,2 %
Temperaturfehler max. vom Messbereichsendwert	0,01 %/K
Искробезопасность Ex i	yes
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	31 mA
Field supply voltage	DC 24 V; (Versorgung uber Einspeisung Ex i UO = max. 27,3 V); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt)
Current consumption, field supply (module with no external load)	11 mA
Потери мощности PV	0,75 Вт
Изоляция	300 В система/питание
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2
Руководство ATEX	EN IEC 60079-0, -7, -11
Электрическая цепь, данные по безопасности	Uo = 27,3 В ; Io = 90 мА; Po = 0,61 Вт; характеристика: линейная
Искробезопасность Ex ia IIC	Lo = 5 mH; Co = 88 nF
Искробезопасность Ex ia IIB	Lo = 18 mH; Co = 680 nF
Реактор Ex ia IIA	Lo = 40 mH; Co = 2.2 ?F
Искробезопасность Ex ia I	Lo = 100 mH; Co = 3.5 µF
Искробезопасный	без учета синхронности; для получения данных с учетом синхронности см. руководство
Маркировка	ATEX, IECEx, INMETRO, Underwriters Laboratories Inc.

Данные соединения

Connection technology: In-/Outputs	16 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	24 mm / 0.945 inch
Высота	100 mm / 3.937 inch
Длина	67,8 mm / 2.669 inch
Length from upper-edge of DIN-35 rail	60,6 mm / 2.386 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	синие
материал корпуса	Polycarbonate, polyamide 6.6
Вес	97,6 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	4g per IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2, marine applications
ЭМС - излучение помех	acc. to EN 61000-6-3, marine applications
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm
