Модуль аналогового ввода обеспечивает питание преобразователей, принимает переданные аналоговые сигналы и, имея электрическую изоляцию, передает сигналы на полевую шину.
Питание 24 В для полевого уровня ответвляется от силовых контактов‑перемычек модуля.
Экран кабеля напрямую подсоединен к DIN‑рейке.
Модуль ввода может обеспечивать питание для 2‑проводных преобразователей.
Примечание: съёмные соединители серии 753 и кодировочные контакты не входят в комплект поставки.
| Количество аналоговых входов | 2 |
| Общее число каналов (модуль) | 2 |
| Тип сигнала | Ток |
| Диапазон тока | Постоянный ток 4 … 20 мА |
| Подключение датчиков | 2 × (2‑проводное, 3‑проводное) |
| Входное напряжение (макс.) | 10 В |
| Характер сигнала | Несимметричный (Single‑ended) |
| Разрешение | 12 бит |
| Макс. входное сопротивление | 220 Ω |
| Битовая ширина | 2 × 16 бит — данные, 2 × 8 бит — управление/состояние (опция) |
| Время преобразования (тип.) | 2 мс |
| Опорная температура для оценки погрешности | 25 °C |
| Макс. отклонение от конца диапазона измерения | 0,2 % |
| Температурная погрешность (макс., от конца диапазона) | 0,01 %/K |
| Питание системы | 5 В DC; через контакты данных |
| Потребление от питания системы (5 В) | 75 мА |
| Полевое питание | 24 В DC (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/питание |
| Количество входящих силовых перемычек | 2 |
| Количество исходящих силовых перемычек | 2 |
| Технология подключения (входы/выходы) | 8 × CAGE CLAMP® |
| Тип подключения (1) | Входы/выходы |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Гибкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 9 … 10 мм / 0,35 … 0,39 inch |
| Ширина | 12 мм / 0,472 inch |
| Высота | 100 мм / 3,937 inch |
| Длина | 69,8 мм / 2,748 inch |
| Высота от верхней кромки рейки DIN‑35 | 62,6 мм / 2,465 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Съёмный соединитель | да |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Вес | 41 г |
| Маркировка соответствия | CE |
| Температура эксплуатации (воздух вокруг) | 0 … 55 °C |
| Температура хранения (воздух вокруг) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 (IEC 61131‑2) |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | по EN 61000‑6‑2 |
| ЭМС — излучение помех | по EN 61000‑6‑4 |
| Устойчивость к загрязняющим веществам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H₂S при 75 % RH | 10 ppm |
| Допустимая концентрация SO₂ при 75 % RH | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | Германия |
| GTIN | 4045454394479 |
| Код ТН ВЭД | 85389099990 |

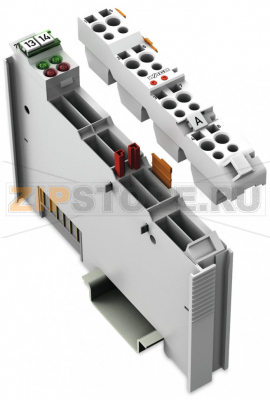

WAGO 753‑466 — модуль аналогового ввода для токовых петель 4–20 мА, предназначенный для подключения промышленных датчиков процесса. Он интегрируется в распределённые системы ввода‑вывода, обеспечивает питание двухпроводных преобразователей, передаёт данные на полевую шину и имеет электрическую развязку между системным и полевым уровнями. Применяется в системах контроля давления, уровня, расхода и температуры, где требуется стабильное измерение и надёжная связь с контроллером.
Подпружинные клеммы CAGE CLAMP упрощают монтаж и снижают риск ослабления соединений в условиях вибраций. Экранирующая оплётка кабеля подключается непосредственно к DIN‑рейке, что помогает уменьшить воздействие электромагнитных наводок. Полевое питание ответвляется от силовых перемычек модуля, что упорядочивает разводку питания в узле и ускоряет сервисные работы.
Корректный монтаж, защита от помех и соблюдение условий эксплуатации позволяют модулю WAGO 753‑466 стабильно работать в составе распределённой системы и обеспечивать достоверное измерение аналоговых сигналов в промышленных приложениях.
