Описание товара

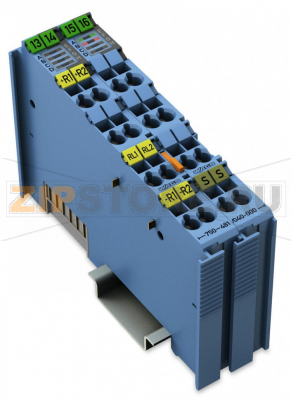

This analog input module directly connects to Pt and Ni resistance sensors or potentiometers located in hazardous areas of Zones 0 and 1.

The WAGO I/O System 750 XTR must be installed either in Zone 2 or in a non-hazardous area. The 24 V supply is derived from the module's power jumper contacts.

The shield directly connects to the DIN-rail.

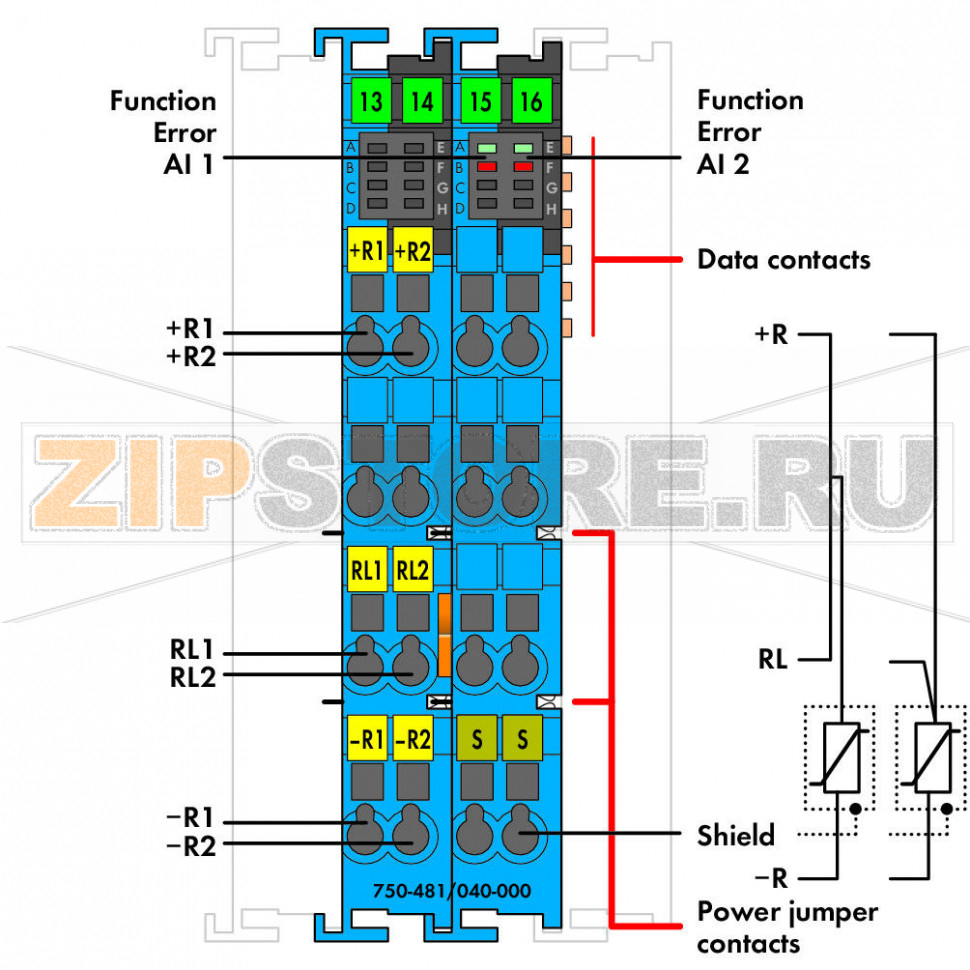

Indicators:

Green LED (availability ON/OFF)
Red LED (short circuit, wire breakage, measurement range overflow/underflow)

Field and system levels are electrically isolated.

The device is ideal for operation in extreme environments thanks to:

Extended temperature range
Greater immunity to impulse voltages and electromagnetic interference
Higher vibration and shock resistance

Примечание:

The analog output module must only be operated via 24 VDC Ex i XTR power supply (750-606/040-000)!

General information (e.g., installation regulations) on explosion protection is available in the WAGO I/O System 750 XTR manuals!

Технические данные

Number of analog inputs	2
Total number of channels (module)	2
тип сигнала	Resistance measurement Potentiometer positions
Configurable type of signal	yes

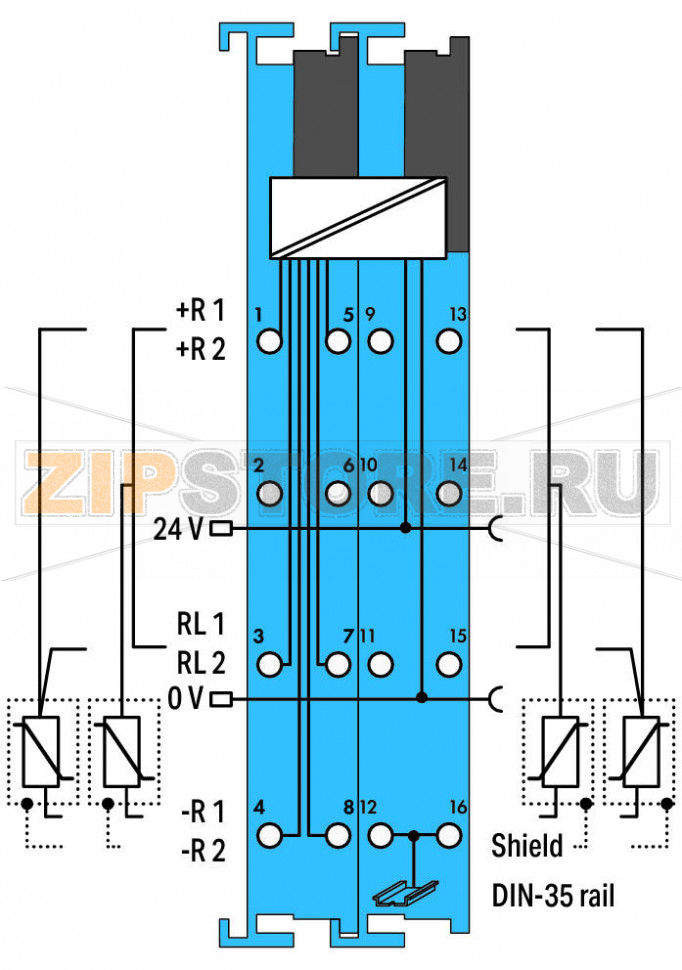

Sensor connection	2 x (2-conductor, 3-conductor)
Потребляемая мощность Pмакс.	0,45 Вт
Битовая ширина	2 х 16 бит - данные, 2 х 8 бит - управление/состояние (опционально)
Разрешение (по всему диапазону)	0,1 °C, 0,1 Ом, 0,0049%
Время преобразования (тип.)	325 ms
Время преобразования	150 - 500 мс (на канал)
Messfehler, Bezugstemperatur	25 °C
Messfehler, Abweichung max. vom Messbereichsendwert	0,2 %
Temperaturfehler max. vom Messbereichsendwert	0,01 %/K
Измерительный ток (тип.)	< 0,5 мА
Искробезопасность Ex i	yes
Типы термометров	Pt100; configurable: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000; Resistors: 1.2 k?, 5 k?; Potentiometer setting 0 … 100 %: 1k2, 5k0
Диапазон температур	?200 … +850 °C (Pt), ?60 … +250 °C (Ni), ?80 … +320 °C (Ni120)
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	25 mA
Field supply voltage	DC 24 V; via power jumper contacts (Ex i XTR power supply: UO = max. 27.3 V)
Current consumption, field supply (module with no external load)	12 mA
Потери мощности PV	0,45 Вт
Изоляция	300 В система/питание
Диэлектрическая прочность	510 VAC/775 VDC; per EN 60870-2-1
расчетное импульсное напряжение	1 kV; Rated surge voltage between intrinsically safe and non-intrinsically safe circuits: 1.5 kV (EN 60079-11)
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2
Current carrying capacity of the power jumper contacts	1 A
Руководство ATEX	EN/IEC 60079-0, -7, -11
Электрическая цепь, данные по безопасности	Uo = 7.2 V; Io = 5.8 mA; Po = 10.5 mW; Linear characteristic curve
Искробезопасность Ex ia IIC	Lo = 100 mH; Co = 13.5 µF
Искробезопасность Ex ia IIB	Lo = 100 mH; Co = 240 µF
Реактор Ex ia IIA	Lo = 100 mH; Co = 1000 µF
Искробезопасность Ex ia I	Lo = 100 mH; Co = 1000 µF
Искробезопасный	Reactances without accounting for the concurrence of L and C

Данные соединения

Connection technology: In-/Outputs	16 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,25 … 2,5 mm? / 24 … 14 AWG
Тонкие многожильные проводники	0,25 … 2,5 mm? / 24 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	24 mm / 0.945 inch
Высота	100 mm / 3.937 inch
Длина	67,8 mm / 2.669 inch
Length from upper-edge of DIN-35 rail	60,6 mm / 2.386 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	синие
материал корпуса	Polycarbonate, polyamide 6.6
Вес	90,6 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	-40 … 70 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	without temperature derating: 0 … 2000 m; with temperature derating: 2000 … 5000 m (0.5 K/100 m); max.: 5000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Relative humidity	Short-term condensation per Class 3K7/IEC EN 60721-3-3 and E DIN 40046-721-3 (except wind-driven precipitation, water and ice formation)
Виброустойчивость	acc. to IEC 60068-2-6 (acceleration: 5g), EN 60870-2-2, IEC 60721-3-1, -3
Ударопрочность	per IEC 60068-2-27 (15g/11 ms/half-sine/1,000 shocks; 25g/6 ms/1,000 shocks), EN 61373
ЭМС - помехоустойчивость	acc. to EN 61000-6-1, -2, EN 61131-2, marine applications, EN 60255-26, EN 60870-2-1, EN 61850-3, IEC 61000-6-5, IEEE 1613, VDEW: 1994
ЭМС - излучение помех	acc. to EN 61000-6-3, -4, EN 61131-2, EN 60255-26, marine applications, EN 60870-2-1, EN 61850-3
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Тип упаковки	BOX
Country of origin	DE
GTIN	4055143649445
Customs tariff number	85389099990
