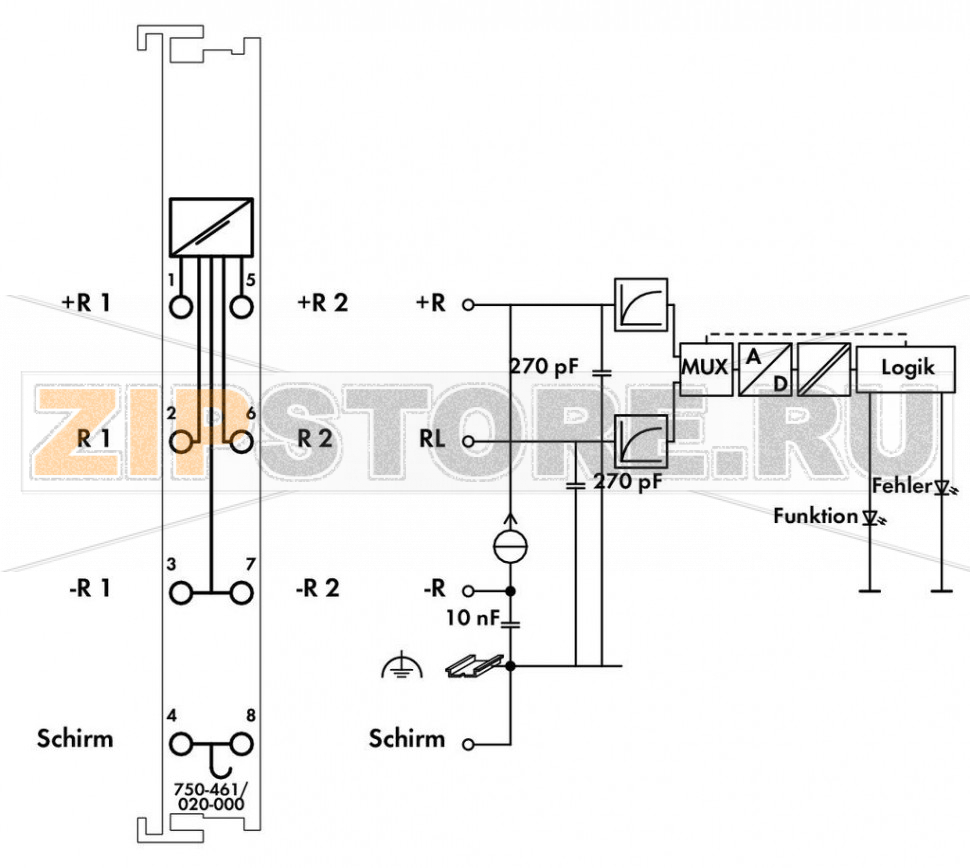

Модуль ввода обеспечивает прямое подключение к датчикам NTC. Возможна работа с 2- или 3‑проводными термометрами. Модуль автоматически линеаризует весь температурный диапазон. При ошибке датчика загорается красный светодиодный индикатор. Зеленый светодиодный индикатор сигнализирует о готовности к работе и исправной связи с шинным коплером. Экран (оплётка кабеля) подключается напрямую к DIN‑рейке.
| Количество аналоговых входов | 2 |
| Общее число каналов (модуль) | 2 |
| Тип сигнала | Измерение сопротивления |

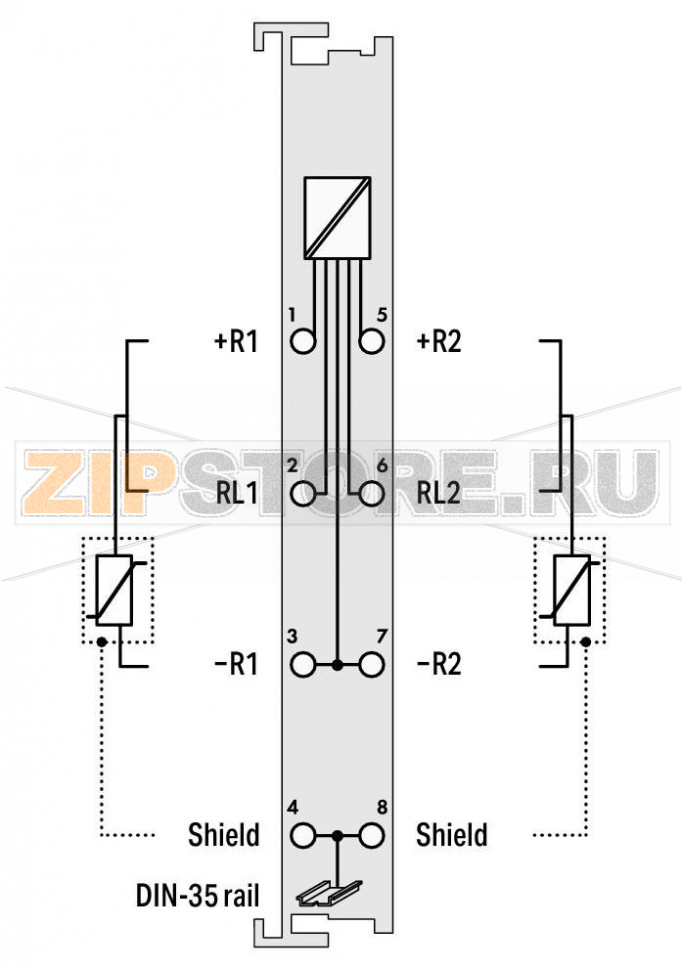

| Подключение датчиков | 2 x (2‑проводное) |
| Битовая ширина | 2 x 16 бит — данные, 2 x 8 бит — управление/состояние (опция) |
| Разрешение (по всему диапазону) | 0,1 °C |
| Время преобразования (тип.) | 320 мс |
| Погрешность измерения (25 °C) | 0,5 … 3,0 K (в зависимости от температуры) |
| Макс. температурная ошибка относительно конца диапазона измерения | 0,002 %/K |
| Измерительный ток (тип.) | 0,05 мА |
| Время отклика (макс.) | 4 с |
| Типы термометров | NTC, 20 кОм |
| Диапазоны температур | Pt: от −200 °C до +850 °C; Ni: от −60 °C до +250 °C |
| Напряжение питания системы | DC 5 В; через контакты данных |
| Потребление по питанию системы (5 В) | 65 мА |
| Изоляция | 500 В система/питание |
Данные соединения
| Технология подключения (входы/выходы) | 8 x CAGE CLAMP® |
| Тип соединения (1) | Входы/выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение тонких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0,31 … 0,35 inch |
Геометрические данные
| Ширина | 12 мм / 0,472 inch |
| Высота | 100 мм / 3,937 inch |
| Длина | 69,8 мм / 2,748 inch |
| Высота от верхней кромки рейки DIN‑35 | 62,6 мм / 2,465 inch |
Механические данные
| Тип монтажа | DIN‑рейка 35 мм |
Материалы
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Вес | 51,5 г |
| Маркировка соответствия | CE |
Требования к окружающей среде
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность воздуха (без конденсации) | до 95 % |
| Виброустойчивость | по IEC 60068‑2‑6 (4 g) |
| Ударопрочность | по IEC 60068‑2‑27 (15 g) |
| ЭМС — помехоустойчивость | в соответствии с EN 61000‑6‑2, морские применения |
| ЭМС — излучение помех | в соответствии с EN 61000‑6‑4, морские применения |
| Устойчивость к загрязняющим веществам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
Коммерческие данные
| Группа продуктов | 15 (Remote I/O) |
| Тип упаковки | Коробка |
| Страна происхождения | Германия |
| GTIN | 4045454408046 |
| Таможенный код | 85389099990 |

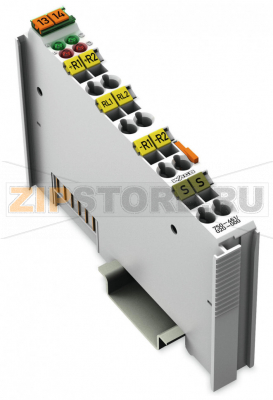

Wago 750‑461/020‑000 — модуль ввода для термисторов NTC с двумя независимыми аналоговыми каналами. Он предназначен для прямого подключения датчиков сопротивления номиналом 20 кОм и подходит для задач измерения температуры в системах автоматизации зданий, HVAC, промышленном и судовом оборудовании. Модуль выполняет линеаризацию измерений, упрощая интерпретацию значений в контроллере, а визуальная индикация с помощью светодиодов облегчает диагностику состояния каналов и связи по шине. Конструкция с экранированием на DIN‑рейку и пружинные клеммы CAGE CLAMP снижают влияние помех и ускоряют монтаж.
Wago 750‑461/020‑000 обеспечивает стабильные показания при корректной конфигурации типа датчика и правильной разводке кабелей. Низкий измерительный ток исключает самонагрев термистора, что важно для точности в медленно меняющихся процессах. Отдельное внимание следует уделять качественному заземлению и укладке кабелей: силовые и сигнальные линии должны быть разделены, а экраны — правильно подключены к шине.
Основные причины поломок — ошибки монтажа (перепутанные клеммы, короткое замыкание, обрыв линии), использование неподходящего типа датчика или номинала сопротивления, отсутствие или некорректное подключение экрана. Также на ресурс изделия влияют агрессивные окружающие факторы: повышенная влажность с конденсацией, коррозионно-активные газы, запыление, а также вибрации и удары выше допустимых. Возможны повреждения от статического электричества и перенапряжений при нарушении требований к заземлению и экранированию. Окисление контактов и ослабление зажимов при неоднократных сервисных вмешательствах приводят к нестабильным показаниям и периодическим отказам.
На неисправность Wago 750‑461/020‑000 указывают устойчиво горящий красный светодиод канала, отсутствие зелёной индикации готовности, некорректное распознавание модуля шинным коплером или контроллером, а также «залипание» значений на постоянном минимуме/максимуме. Косвенные признаки — сильная дрожь показаний, не соответствующая реальному процессу, заметный разброс между каналами при одинаковых условиях, ложные аварии по температуре. Для подтверждения следует выполнить проверку целостности проводки, заменить датчик на заведомо исправный и сверить параметры конфигурации в проекте.
Для продления срока службы выполняйте периодические осмотры: контролируйте состояние изоляции и экранов, чистоту в шкафу, отсутствие отложений на клеммах. При необходимости очищайте оборудование мягкой сухой щёткой или сжатым воздухом без конденсата. Проверяйте качество заземления DIN‑рейки и корректность схемы экранирования. Раз в регламентный период переподтверждайте затяжку проводников и целостность пружинных клемм, избегая избыточных усилий. Используйте только датчики NTC номиналом 20 кОм и соответствующую конфигурацию в ПО контроллера. Соблюдайте температурно-влажностные условия, исключайте конденсацию и воздействие агрессивных газов. При прокладке кабелей разделяйте силовые и сигнальные трассы, а при вводе-выводе применяйте ферриты и фильтрацию, если это требуется условиями объекта.
