Описание товара

Модуль ввода обеспечивает прямое подключение к датчикам сопротивления Pt и Ni.

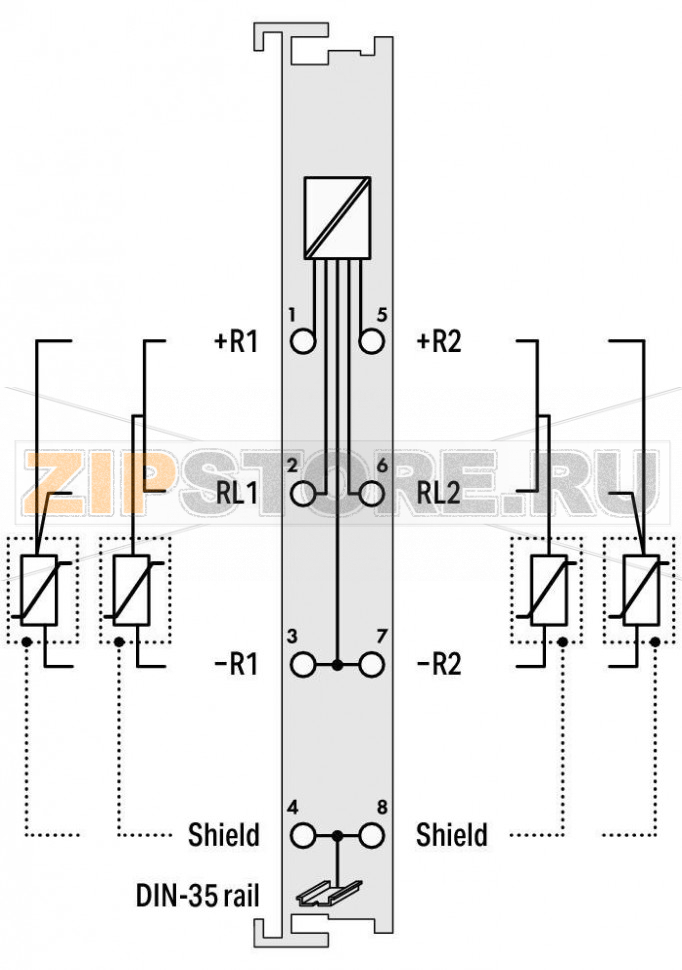

Возможна схема подключения 2- или 3-проводных термометров.

Модуль автоматически линеаризует весь температурный диапазон. При ошибке датчика загорается красный светодиодный индикатор.

Зелёный светодиодный индикатор показывает готовность к работе и корректную связь с шинным куплером.

Экран (экранирующая оплётка) напрямую подключён к DIN-рейке.

Технические данные

Количество аналоговых входов	2
Общее число каналов (модуль)	2
Тип сигнала	Измерение сопротивления
Конфигурируемый тип сигнала	да
Подключение датчика	2 x (2-проводная, 3-проводная схема)
Битовая ширина	2 x 16 бит — данные, 2 x 8 бит — управление/состояние (опция)
Разрешение (по всему диапазону)	0,1 °C
Время преобразования (тип.)	320 мс
Погрешность измерения, опорная температура	25 °C
Погрешность измерения, макс. отклонение от конечного значения диапазона	0,2 %
Температурная погрешность, макс. от конечного значения диапазона	0,01 %/K
Измерительный ток (тип.)	0,5 мА
Время отклика (макс.)	4 с
Типы термометров	Pt100; конфигурируемо: Pt, Ni, Ом
Диапазон температур	от −200 °C до +850 °C (Pt) / от −60 °C до +250 °C (Ni)
Системное напряжение питания	5 В DC; через контактную группу данных
Потребление по системному питанию (5 В)	80 мА
Изоляция	500 В система/питание

Данные соединения

Технология подключения: входы/выходы	8 x CAGE CLAMP®
Тип соединения (1)	Входы/выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	12 мм / 0.472 inch
Высота	100 мм / 3.937 inch
Длина	69,8 мм / 2.748 inch
Размер от верхней кромки DIN-35-рейки	62,6 мм / 2.465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,253 MJ
Вес	65,2 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	по EN 61000-6-2, в т.ч. для морских применений
ЭМС — излучение помех	по EN 61000-6-4, в т.ч. для морских применений
Устойчивость к влиянию загрязняющих веществ	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % отн. влажности	10 ppm
Допустимая концентрация SO2 при 75 % отн. влажности	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4045454487225
Код ТН ВЭД	85389099990

WAGO 750-461/003-000 — модуль ввода для измерения сопротивления датчиков температуры типа RTD, предназначенный для работы с Pt100 и совместимыми платиновыми/никелевыми сенсорами. Устройство интегрируется в систему WAGO-I/O-SYSTEM 750, обеспечивает подключение по 2- и 3-проводной схеме, автоматически линеаризует показания по всему рабочему диапазону и передаёт их в контроллер через шинный куплер. Светодиодная индикация упрощает диагностику: зелёный индикатор подтверждает готовность и обмен данными, красный сообщает об ошибках датчика или цепи.

Модуль ориентирован на точные измерения в системах HVAC, тепловых пунктах, пищевой и фармацевтической промышленности, на объектах энергетики и судостроения. Конструкция с зажимами CAGE CLAMP ускоряет монтаж и снижает риски ослабления контактов. Поддержка экранирования с подключением экрана к DIN-рейке помогает подавлять помехи в условиях промышленной эксплуатации.

Типовые причины неисправностей модуля WAGO 750-461/003-000 и подключённых сенсоров:

Обрыв или короткое замыкание в линии датчика (излом жилы, неправильная разделка, попадание влаги).
Неверная конфигурация типа датчика/схемы подключения (Pt вместо Ni, 2-провод вместо 3-провод и т.п.).
Коррозия контактов, особенно при повышенной влажности и наличии H2S/SO2.
Электромагнитные наводки из-за неэкранированной/неправильно заземлённой линии, прокладки рядом с силовыми кабелями.
Перегрев сверх допустимых условий эксплуатации, термоциклирование, механические удары и вибрации.
Перенапряжения и импульсные помехи, ошибки при коммутации под напряжением.
Повреждение или дрейф параметров самого RTD (старение, локальный перегрев чувствительного элемента).

Как понять, что запчасть вышла из строя:

Горит красный светодиод канала или модуля при корректной конфигурации и исправном питании.
Нереалистичные показания (застывание на предельных значениях, резкие скачки, сильный дрейф при стабильной температуре).
Диагностические биты/статус в контроллере указывают на обрыв или короткое замыкание цепи датчика.
Отсутствие реакции на изменение температуры, тогда как измерение сопротивления датчика тестером показывает аномалию (обрыв/КЗ/нестабильность).
Проблема не мигрирует при перестановке каналов или замене датчика на эталонный (например, прецизионный резистор 100 Ом), что указывает на неисправность самого модуля.

Рекомендации по эксплуатации и уходу:

Выбирайте 3-проводную схему для компенсации сопротивления линий; используйте витую пару и экранированный кабель для RTD.
Подключайте экран с одной стороны к DIN-рейке/земле, избегайте петель заземления.
Разносите сигнальные линии от силовых кабелей; при параллельной прокладке соблюдайте дистанции и используйте перегородки.
Перед подключением обесточивайте систему; тщательно проверяйте настройку типа датчика и схемы в конфигураторе.
Применяйте наконечники (НШВИ) и соблюдайте рекомендованную длину снятия изоляции; периодически подтверждайте качество контакта в CAGE CLAMP визуальной проверкой.
Проводите регулярную диагностику: сравнение показаний каналов, тест эталонным сопротивлением, анализ статуса в ПЛК.
Соблюдайте условия окружающей среды и чистоту шкафа; избегайте конденсата, агрессивных газов и пыли, используйте климатизацию шкафа при необходимости.
При длительной эксплуатации контролируйте тренды температуры для раннего выявления дрейфа датчиков.

Следование этим рекомендациям повысит надёжность работы WAGO 750-461/003-000, ускорит диагностику и сократит простои. При замене или расширении системы придерживайтесь типовой разводки, проверяйте маркировку кабелей и соответствие параметров канала типу применяемого RTD.
