Описание товара

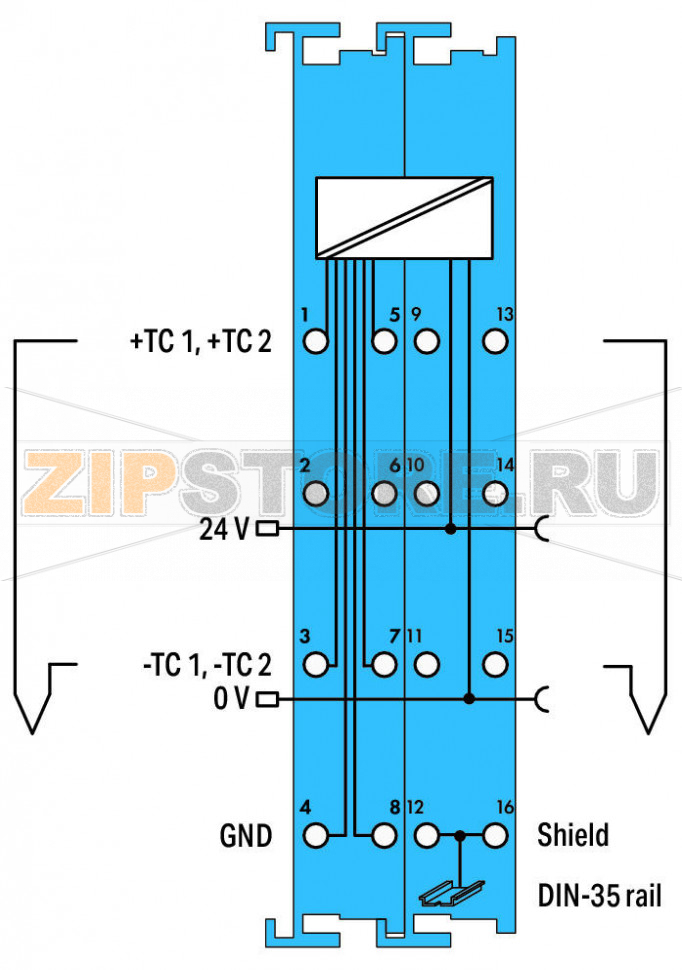

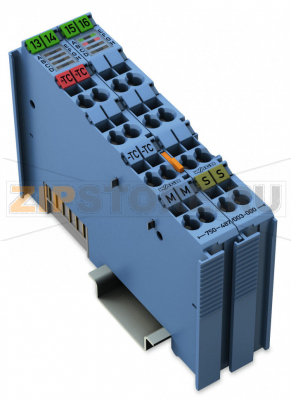

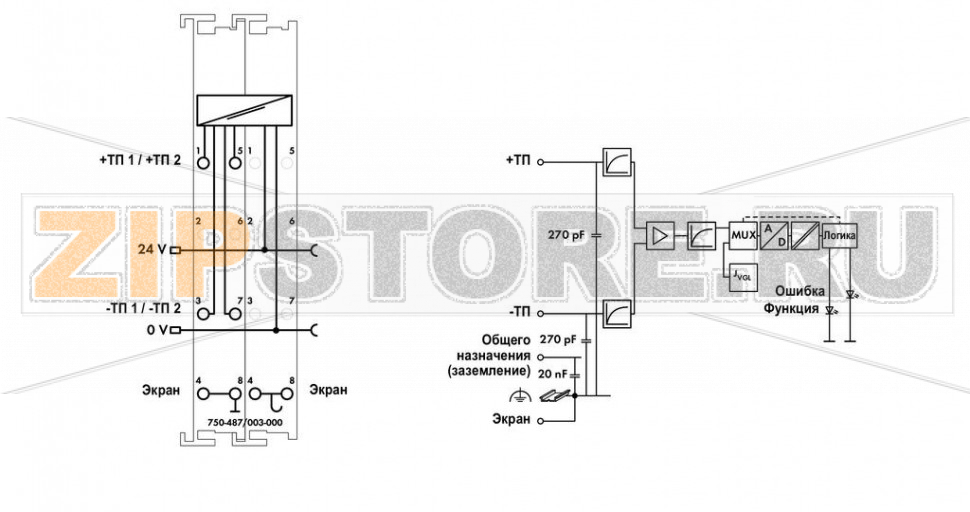

Модуль аналогового ввода напрямую соединяет две термопары, работающие в опасных зонах 0 и 1.

Система WAGO-I/O-SYSTEM 750 должна устанавливаться в зоне 2 или в безопасной зоне. Внутренняя электрическая изоляция позволяет работать с заземленными датчиками. Модуль автоматически лианеризирует весь температурный диапазон. Компенсация холодного спая используется для компенсации напряжения смещения зажимного устройства во всем рабочем диапазоне от 0 до 55°C.

Питание 24 В отводится от силовых контактов модуля. Полевой и системный уровень электрически изолированы друг от друга.

Параметризация режима модуля выполняется с помощью программного обеспечения WAGO-I/O?CHECK 3.

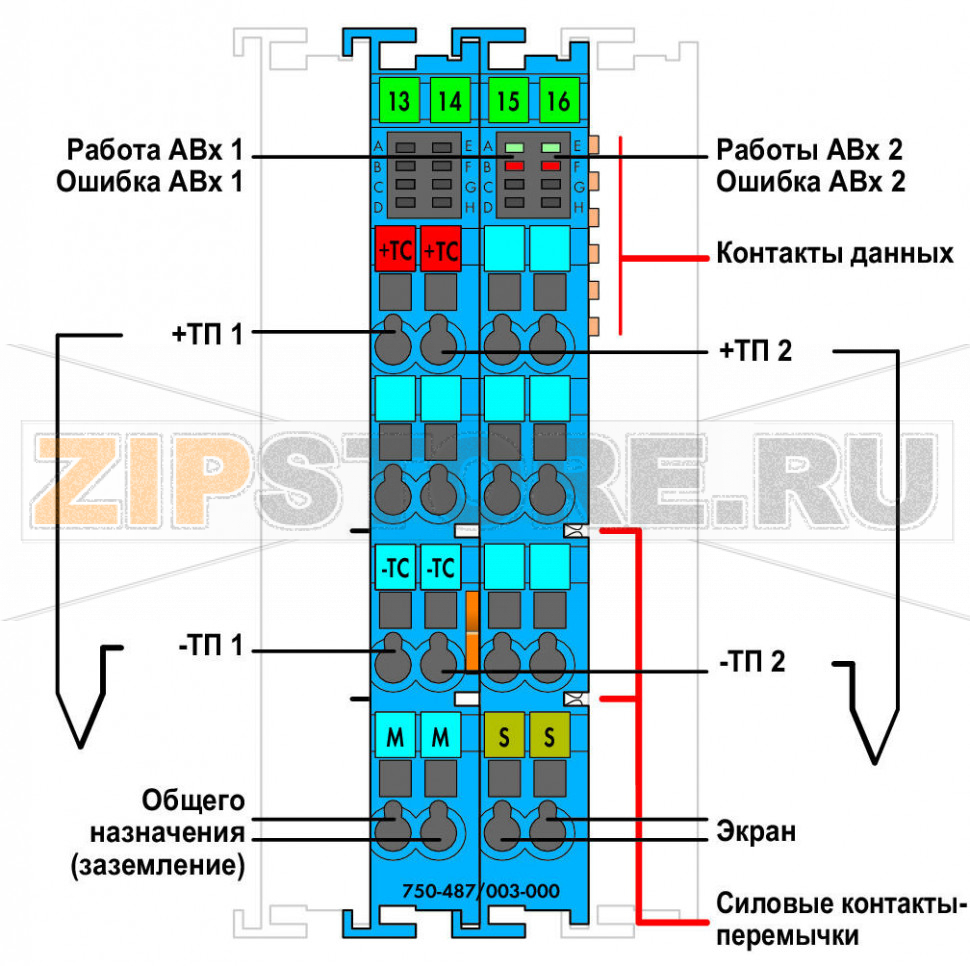

Светодиодные индикаторы:

Зеленый светодиодный индикатор (доступность ВКЛ./ВЫКЛ.)
Красный светодиодный индикатор (обрыв провода; выход за верхнюю/нижнюю границу диапазона измерений)

Примечание:

Примечание: на модуль аналогового ввода должно подаваться питание только от блока питания 24 В пост.тока во взрывозащищенном исполнении Ex i!

Общая информация (например, правила монтажа) по защите от взрывов доступна в руководствах к системе WAGO-I/O-SYSTEM 750!

Технические данные

Number of analog inputs	2
Total number of channels (module)	2
тип сигнала	Thermocouple Low voltages
Configurable type of signal	yes
Sensor connection	2 x (2-conductor)
Потребляемая мощность Pмакс.	0,3 Вт
Битовая ширина	2 х 16 бит - данные, 2 х 8 бит - управление/состояние (опционально)
Internal resistance	1000 k?
Разрешение (по всему диапазону)	0,1°C или 0,01 мВ для измерения напряжения
Время преобразования (тип.)	320 ms
Время преобразования	? 320 мс (оба канала)
Ошибка измерения (25°C)	< ± 6 K (вход напряжения < ± 2 K, холодный спай < ± 4 K)
Температурный коэффициент	< ± 0,2 К / К от величины всего измерительного диапазона (тип К)
Искробезопасность Ex i	yes
Типы термометров	Thermocouple K; Configurable: J, B, E, L, N, R, S, T, U, C; Voltage sensor: ±30 mV, ±60 mV, ±120 mV
Диапазон температур	Type-dependent from –100 to +1.800 °C
Диапазон измерений	Термопара: Тип B: от +600°C до +1 800°C Тип E: от –100°C до +1 000°C Тип J: от –100°C до +1 200°C Тип K: от –100°C до +1 370°C* *(настройка по умолчанию) Тип L: от -100°C до +900°C Тип N: от –100°C до +1 300°C Тип R: от 0°C до +1 700°C Тип S: от –50°C до +1 700°C Тип T: от –100°C до +400°C Тип U: от -25°C до +600°C датчик напряжения: MB1: ± 30 мВ MB2: ± 60 мВ MB3: ± 120 мВ
Компенсация холодного спая	внутренняя; на каждой паре модулей
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	13,5 mA
Field supply voltage	DC 24 V; (Versorgung uber Einspeisung Ex i UO = max. 27,3 V); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt)
Current consumption, field supply (module with no external load)	8,5 mA
Потери мощности PV	0,3 Вт
Изоляция	300 В система/питание
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2
Руководство ATEX	EN IEC 60079-0, -7, -11
Электрическая цепь, данные по безопасности	Uo = 14,4 V; Io = 29,1 мА; Po = 52,4 мВт; характеристика: линейная
Искробезопасность Ex ia IIC	Lo = 52 мГн; Co = 650 нФ
Искробезопасность Ex ia IIB	Lo = 100 мГн; Co = 4,0 мкФ
Реактор Ex ia IIA	Lo = 300 mH; Co = 15.8 ?F
Искробезопасность Ex ia I	Lo = 400 мГн; Co = 17,9 мкФ
Искробезопасный	без учета синхронности; для получения данных с учетом синхронности см. руководство
Маркировка	ATEX, IECEx, INMETRO, Underwriters Laboratories Inc.

Данные соединения

Connection technology: In-/Outputs	16 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	24 mm / 0.945 inch
Высота	100 mm / 3.937 inch
Длина	67,8 mm / 2.669 inch
Length from upper-edge of DIN-35 rail	60,6 mm / 2.386 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	синие
материал корпуса	Polycarbonate, polyamide 6.6
Вес	90,5 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	4g per IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2, marine applications
ЭМС - излучение помех	acc. to EN 61000-6-3, marine applications
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm
