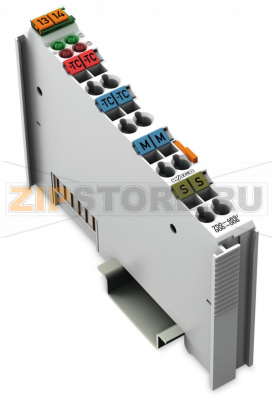

2 аналоговых ввода; Термопара / J / диагностика; Диагностика; светло-серые Wago 750-469/000-006

Name: 2 аналоговых ввода; Термопара / J / диагностика; Диагностика; светло-серые Wago 750-469/000-006
Brand: Wago
SKU: 750-469/000-006

Каталожный номер 750-469/000-006

2 аналоговых ввода; Термопара / J / диагностика; Диагностика; светло-серые Wago 750-469/000-006 - 2 аналоговых ввода; Термопара / J / диагностика; Диагностика; светло-серые Wago 750-469/000-006

Розничная цена

567 $ с НДС

array(34) { ["id"]=> string(6) "171511" ["product_id"]=> string(6) "234125" ["id_1c"]=> NULL ["sku"]=> string(15) "750-469/000-006" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-469/000-006" ["image_id"]=> NULL ["price"]=> float(53901) ["primary_price"]=> string(10) "567.361926" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(53901) ["unconverted_price"]=> float(567.36) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(53901) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 53 901 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

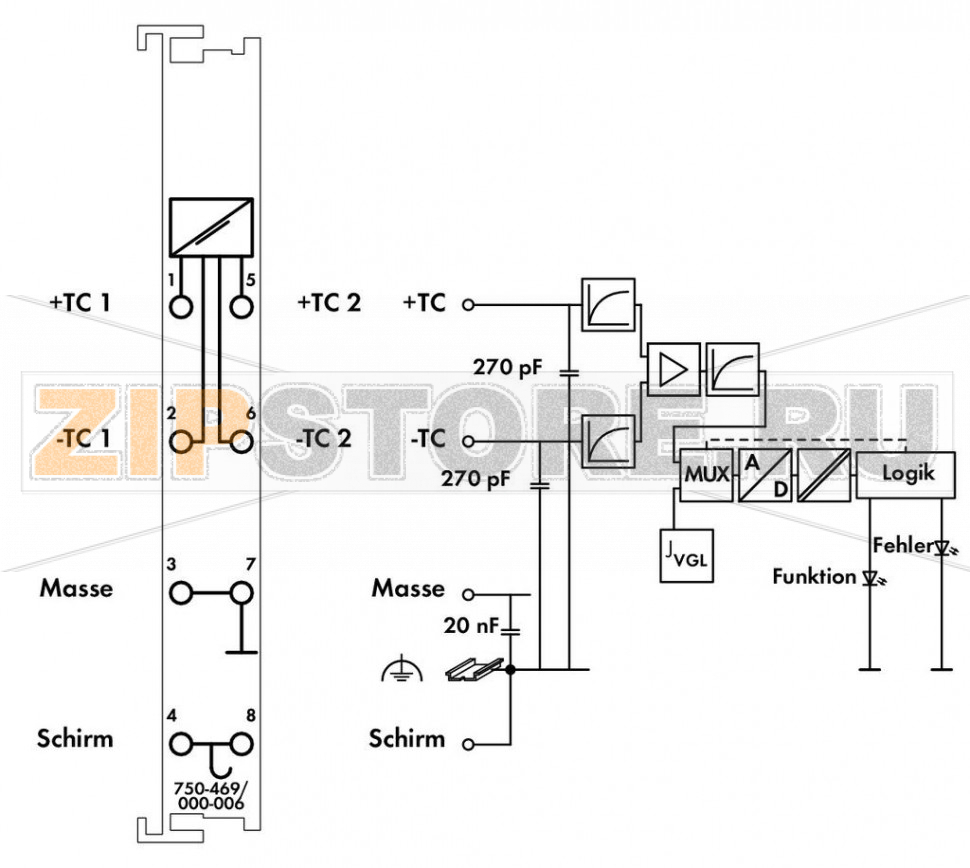

Этот модуль ввода позволяет выполнять прямое подключение двух термопар. Внутренняя электрическая изоляция обеспечивает работу с заземленными датчиками.

Модуль автоматически линеаризует весь температурный диапазон.

Компенсация холодного спая используется для компенсации напряжения смещения клеммного устройства в рабочем диапазоне 0–55 °C.

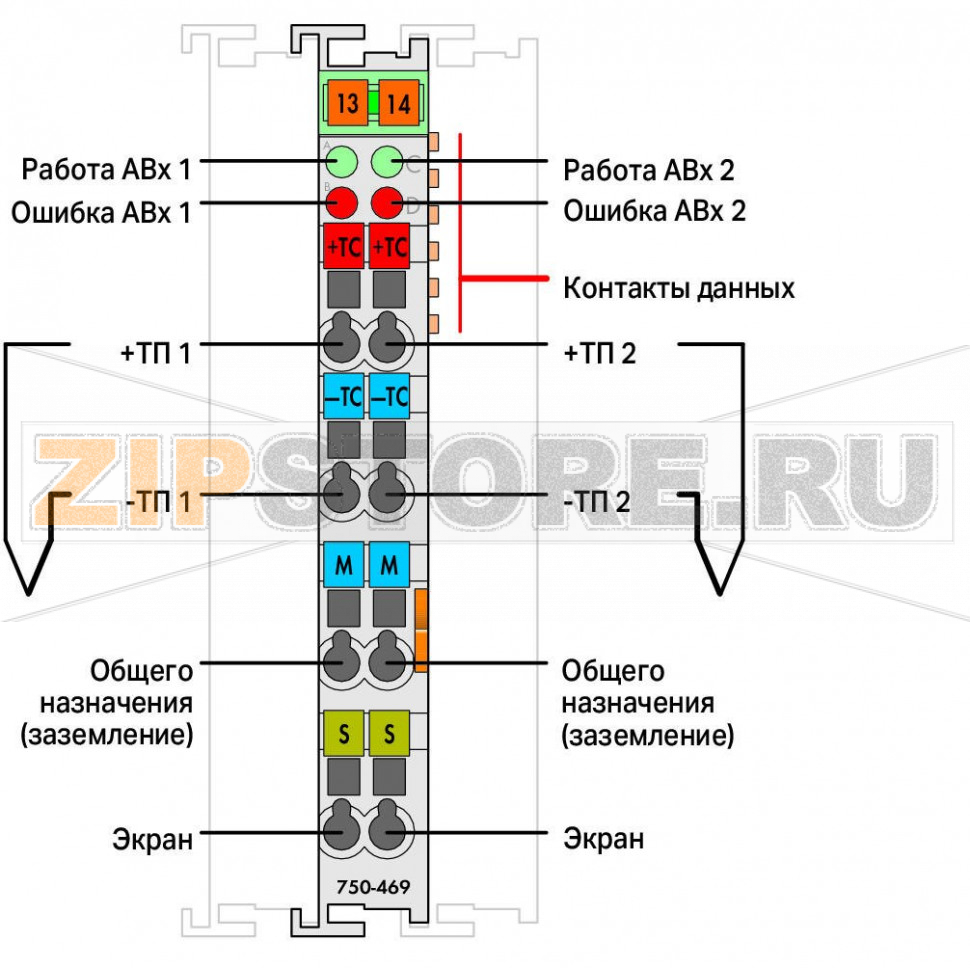

При обрыве линии горит красный светодиодный индикатор. Зеленый светодиодный индикатор сигнализирует о готовности к работе и корректной связи с шинным соединителем.

Экран напрямую подсоединен к DIN-рейке.

Технические данные

Количество аналоговых входов	2
Общее число каналов (модуль)	2
Тип сигнала	Термопара

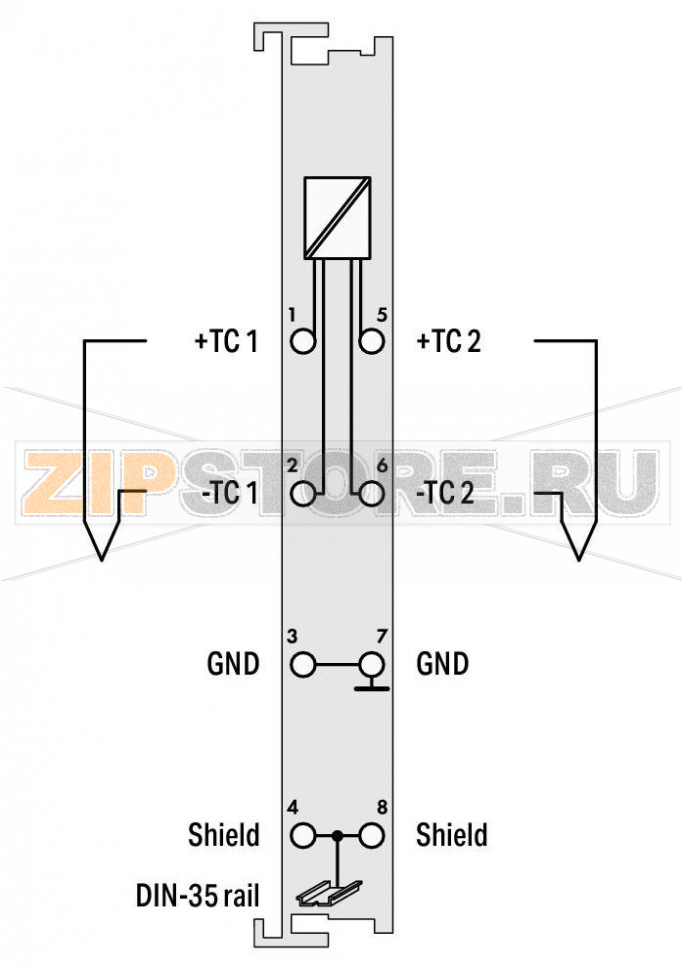

Подключение датчика	2 × (2-проводное)
Битовая ширина	2 × 16 бит — данные, 2 × 8 бит — управление/состояние (опция)
Внутреннее сопротивление	1000 кΩ
Разрешение (по всему диапазону)	0,1 °C
Время преобразования (тип.)	320 мс
Ошибка измерения (25 °C)	≤ ±6 K (входное напряжение ≤ ±2 K, холодный спай ≤ ±4 K)
Температурный коэффициент	≤ ±0,2 K/K
Типы термопар	Термопара J
Диапазон температур	-100 … +1200 °C
Компенсация холодного спая	на каждой паре клемм
Напряжение питания системы	DC 5 В; через контактные площадки
Потребление тока (питание 5 В)	65 мА
Изоляция	500 В система/питание

Данные соединения

Технология подключения: входы/выходы	8 × CAGE CLAMP®
Тип подключения (1)	Входы/выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 дюйма

Геометрические данные

Ширина	12 мм / 0.472 дюйма
Высота	100 мм / 3.937 дюйма
Длина	69,8 мм / 2.748 дюйма
Высота от верхней кромки DIN-рейки 35	62,6 мм / 2.465 дюйма

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	поликарбонат, полиамид 6.6
Пожарная нагрузка	1,273 МДж
Вес	51,7 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4g по IEC 60068-2-6
Ударопрочность	15g по IEC 60068-2-27
ЭМС — помехоустойчивость	в соответствии с EN 61000-6-2, морские применения
ЭМС — излучение помех	в соответствии с EN 61000-6-4, морские применения
Устойчивость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75% RH	10 ppm
Допустимая концентрация SO2 при 75% RH	25 ppm

Коммерческие данные

Группа продукта	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4045454393120
Код ТН ВЭД	85389099990

Модуль WAGO 750-469/000-006 предназначен для подключения двух термопар типа J и передачи измеренных значений в составной ПЛК-системе. Два аналоговых ввода поддерживают термопарный кабель, что снижает погрешность за счет корректной компенсации холодного спая на клеммах. Светло-серый корпус удобен для визуальной идентификации в шкафу автоматики, а встроенная диагностика ускоряет ввод в эксплуатацию и обслуживание.

Решение применяется в пищевой отрасли, HVAC, машиностроении и на объектах с распределенными измерениями температуры. Гальваническая изоляция повышает электробезопасность при работе с заземленными датчиками и уменьшает влияние на соседние модули. Линеаризация показаний на стороне модуля упрощает программирование ПЛК и обеспечивает сопоставимость измерений в широком температурном диапазоне.

Типовые причины неисправностей связаны с условиями эксплуатации и подключением. К ним относятся перегрев в шкафу при плохой вентиляции, попадание конденсата, химическая коррозия контактов (особенно при присутствии H2S/SO2), механические нагрузки и вибрации, электростатические разряды, импульсные перенапряжения по земляной шине. Также часты ошибки монтажа: перепутанная полярность термопары, использование проводов не типа J, образование «паразитных термопар» на переходных соединениях, чрезмерное усилие при зажиме, приводящее к повреждению клемм.

Понять, что модуль вышел из строя, можно по устойчивой индикации аварии: красный светодиод при исправной линии датчика, отсутствие зеленого индикатора готовности, периодическое пропадание связи с шиной. Косвенные признаки — нестабильность измерений, выраженный дрейф нуля, одинаковые значения на обоих каналах независимо от изменения температуры, сообщения диагностики ПЛК об обрыве/коротком замыкании канала. Если после замены термопары и проверки проводки ошибка сохраняется, вероятна неисправность самого модуля.

Рекомендации по уходу и эксплуатации: обеспечьте температурный режим шкафа в допустимых пределах и стабильную вентиляцию; используйте термопарные провода и разъемы именно типа J до самого модуля; избегайте лишних разъемных соединений и смешения материалов, чтобы не создавать термо-ЭДС на соединениях. Периодически проверяйте надежность посадки проводников в CAGE CLAMP®, проводите сухую очистку от пыли (без агрессивных растворителей), контролируйте целостность экрана и корректное заземление на DIN-рейку. Для объектов с агрессивной атмосферой применяйте герметичные шкафы и фильтры, следите за уровнем влажности, используйте ограничители перенапряжений и качественное защитное заземление. Регулярно просматривайте диагностические регистры в ПЛК, фиксируйте тренды температуры для раннего выявления дрейфа и планируйте профилактическую замену термопар по наработке.

Соблюдение этих правил продлевает срок службы WAGO 750-469/000-006, снижает вероятность отказов и уменьшает трудозатраты на диагностику в системах с термопарами J. Встроенная диагностика и индикация позволяют оперативно локализовать неисправность, а корректный монтаж и экранирование — получить стабильные измерения на двух аналоговых входах.
