Описание товара

Описание

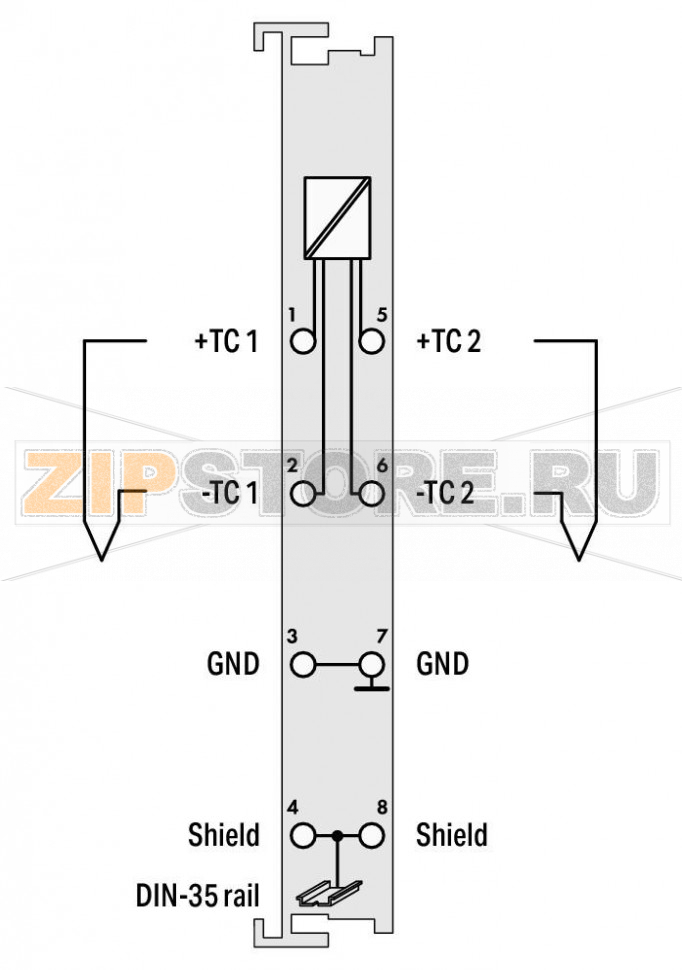

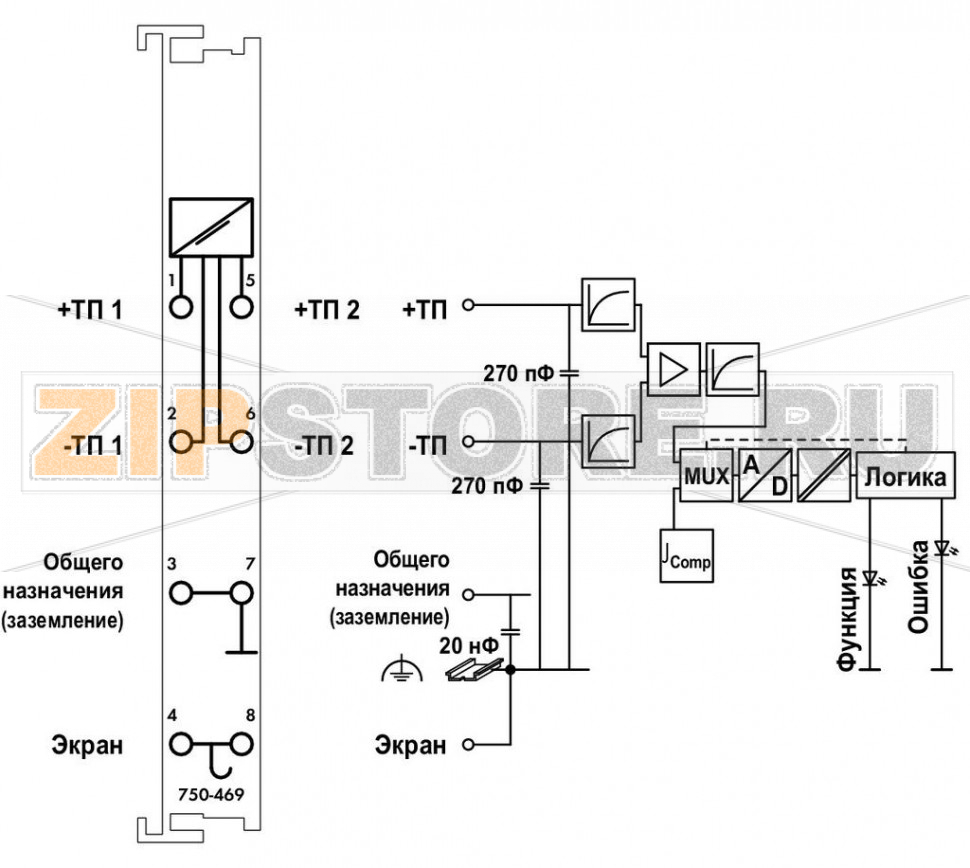

Модуль ввода для термопар обеспечивает прямое подключение двух термопар.

Модуль автоматически линеаризует весь температурный диапазон.

Компенсация холодного спая используется для компенсации напряжения смещения клеммного устройства в рабочем диапазоне 0–55 °C.

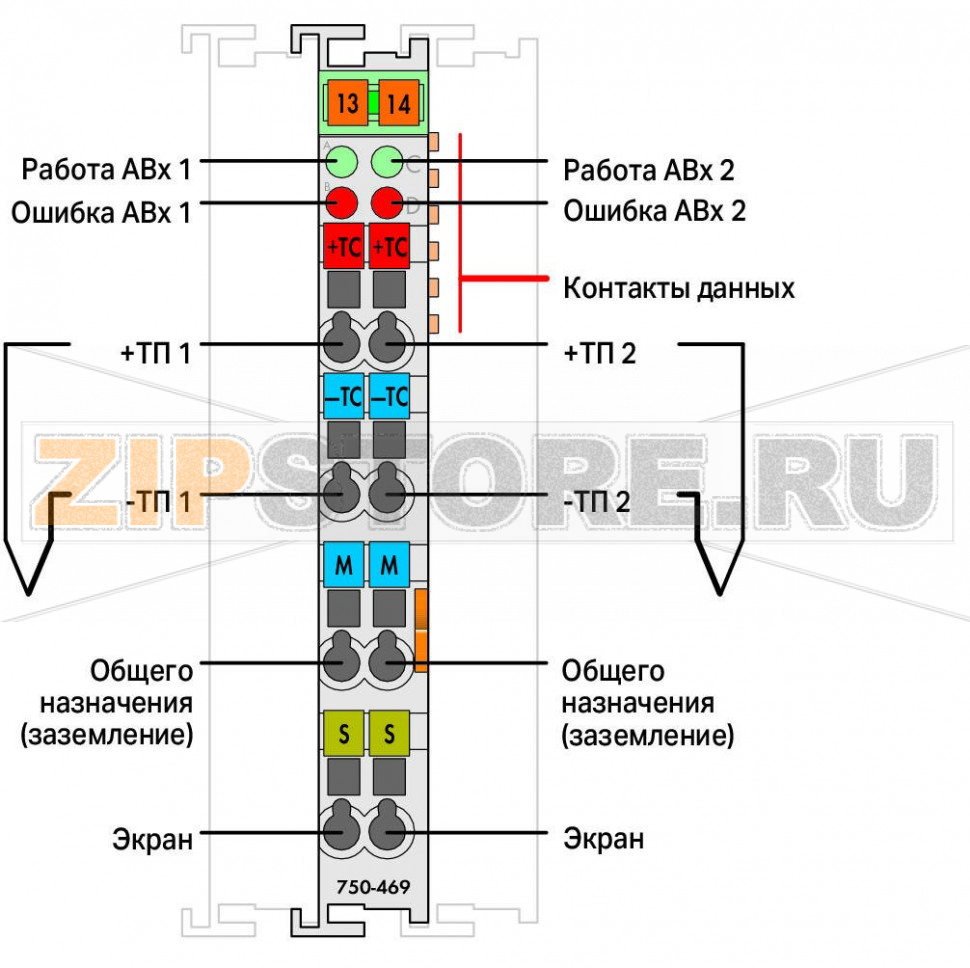

Об обрыве линии сигнализирует красный светодиод. Зеленый светодиод указывает на готовность к работе и стабильную связь с шинным соединителем.

Экран кабеля напрямую подключен к DIN-рейке.

Поддерживаемые диапазоны измерения

−100 … +1370 °C, тип K
−50 … +1700 °C, тип S
−100 … +400 °C, тип T
−100 … +1200 °C, тип J
−100 … +1000 °C, тип E
−100 … +900 °C, тип L

Все перечисленные типы термопар поддерживаются конфигурируемой версией. Настройка выполняется с помощью программного обеспечения WAGO-I/O-CHECK 2.

Другие варианты по запросу: +600 … +1800 °C (тип B), −100 … +1300 °C (тип N), 0 … +1700 °C (тип R), −25 … +600 °C (тип U), −120 … +120 мВ.

Технические данные

Количество аналоговых входов	2
Общее число каналов (модуль)	2
Тип сигнала	Термопара
Подключение датчиков	2 × (2-проводное)
Битовая ширина	2 × 16 бит — данные, 2 × 8 бит — управление/состояние (опционально)
Внутреннее сопротивление	1000 кОм
Разрешение (по всему диапазону)	0,1 °C
Время преобразования (тип.)	320 мс
Погрешность измерения (25 °C)	< ±6 K (вход по напряжению < ±2 K, холодный спай < ±4 K)
Температурный коэффициент	< ±0,2 K/K
Типы термопар	Тип K
Диапазон температур (тип K)	−100 … +1370 °C
Компенсация холодного спая	на каждой паре клемм
Напряжение питания системы	DC 5 В; через контактные площадки
Потребление по системному питанию (5 В)	65 мА
Изоляция	500 В система/питание

Данные подключения

Технология подключения: входы/выходы	8 × CAGE CLAMP®
Тип подключения (1)	Входы/выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение гибких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 inch

Геометрические данные

Ширина	12 мм / 0,472 inch
Высота	100 мм / 3,937 inch
Длина	69,8 мм / 2,748 inch
Высота от верхней кромки DIN-рейки 35	62,6 мм / 2,465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,273 МДж
Масса	52 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … +85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	EN 61000-6-2, морские применения
ЭМС — излучение помех	EN 61000-6-4, морские применения
Устойчивость к коррозионно-активным газам	IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S (RH 75 %)	10 ppm
Допустимая концентрация SO2 (RH 75 %)	25 ppm

Коммерческие данные

Группа продуктов	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4045454393083
Код ТН ВЭД	85389099990

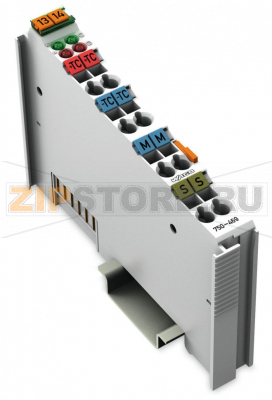

WAGO 750-469 — светло-серый модуль ввода термопар с 2 аналоговыми входами и встроенной диагностикой. Он предназначен для непосредственного подключения датчиков температуры, в том числе по схеме «Термопара / K / диагностика», и работает в составе распределенной системы ввода-вывода. Использование автоматической компенсации холодного спая на каждой паре клемм повышает точность, а линеаризация по всему диапазону избавляет от необходимости корректировок в контроллере.

Диагностика включает индикацию обрыва цепи термопары красным светодиодом и индикацию готовности зеленым светодиодом. Это позволяет быстро локализовать проблему на объекте без дополнительного инструмента. Экран измерительных линий подключается к DIN-рейке для снижения помех, а клеммная технология CAGE CLAMP упрощает монтаж и исключает ослабление контактов при вибрации.

Назначение и применение

Модуль WAGO 750-469 используется в системах автоматизации для контроля температур в технологических процессах, печах, камерах, трубопроводах и теплообменниках. Конфигурирование выполняется через ПО WAGO-I/O-CHECK 2, что позволяет адаптировать канал к типу датчика и режимам фильтрации. Благодаря гальванической изоляции между системой и питанием уменьшается риск взаимного влияния каналов и контроллера.

Типичные причины поломок

Наиболее часто отказы связаны не с самим модулем, а с первичными преобразователями и линиями: обрыв или перепутывание полярности термопары, коррозия или окисление контактных поверхностей, нарушение экранирования и наводки, механическое повреждение кабеля. К неполадкам модуля могут привести превышение допустимой температуры окружающей среды, попадание пыли и влаги сверх IP20, воздействие агрессивных газов выше допустимых концентраций, а также электростатические разряды и импульсные помехи при неправильном заземлении.

Как понять, что модуль вышел из строя

Признаками неисправности являются постоянная индикация ошибки (красный светодиод) при исправной линии и датчике, отсутствие индикации готовности (зеленый светодиод), нестабильные показания на обоих каналах при неизменной температуре, а также невозможность связи по шине при рабочем питании. Для проверки исключите внешние причины: измерьте сопротивление термопары, убедитесь в правильной полярности, временно подключите эталонный датчик или точечный источник милливольтового сигнала, проверьте состояние экрана и заземления. Если при эталонной нагрузке ошибка сохраняется, вероятна аппаратная неисправность модуля.

Рекомендации по эксплуатации и уходу

Соблюдайте температурные и климатические условия эксплуатации шкафа, обеспечьте вентиляцию и расстояния для теплоотвода. Используйте термопарные провода и компенсационные кабели соответствующего типа, избегайте скруток разнородных металлов и слабых контактных соединений. Прокладывайте линии термопар отдельно от силовых кабелей, применяйте экранирование и одностороннее заземление экрана на DIN-рейку. Периодически (не реже раза в год) подтягивайте соединения CAGE CLAMP проверкой вставкой-извлечением, очищайте клеммы от пыли сухим воздухом, контролируйте отсутствие коррозии. После любых работ проводите калибровочную проверку канала эталонным источником или «ледяной точкой». При срабатывании диагностики «обрыв» сначала проверяйте целостность датчика и кабеля, затем — состояние модуля.

Применение данных рекомендаций повышает надежность и продлевает срок службы WAGO 750-469, обеспечивая стабильные показания и предсказуемую диагностику.
