2-conductor PCB terminal block; 1.5 mm; Pin spacing 5 mm; 2-pole; PUSH WIRE®; 1,50 mm; orange Wago 253-102/000-012

Name: 2-conductor PCB terminal block; 1.5 mm; Pin spacing 5 mm; 2-pole; PUSH WIRE®; 1,50 mm; orange Wago 253-102/000-012
Brand: Wago
SKU: 253-102/000-012

Каталожный номер 253-102/000-012

2-conductor PCB terminal block; 1.5 mm; Pin spacing 5 mm; 2-pole; PUSH WIRE®; 1,50 mm; orange Wago 253-102/000-012 Клеммные колодки с зажимом PUSH WIRE®, приводимым в действие при помощи отвертки.Двупроводное соединение обеспечивает монтаж сверху (вертикальный) и/или сбоку (горизонтальный)Простой монтаж одножильных проводников путем вставкиДвухпроводное соединение для распределения подачи питания и потенциала...

2-conductor PCB terminal block; 1.5 mm; Pin spacing 5 mm; 2-pole; PUSH WIRE®; 1,50 mm; orange Wago 253-102/000-012 - 2-conductor PCB terminal block; 1.5 mm; Pin spacing 5 mm; 2-pole; PUSH WIRE®; 1,50 mm; orange Wago 253-102/000-012

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "165973" ["product_id"]=> string(6) "228588" ["id_1c"]=> NULL ["sku"]=> string(15) "253-102/000-012" ["sort"]=> string(1) "0" ["name"]=> string(15) "253-102/000-012" ["image_id"]=> NULL ["price"]=> float(50) ["primary_price"]=> string(6) "0.5263" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(50) ["unconverted_price"]=> float(0.52) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(50) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 50 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клеммные колодки с зажимом PUSH WIRE®, приводимым в действие при помощи отвертки.
Двупроводное соединение обеспечивает монтаж сверху (вертикальный) и/или сбоку (горизонтальный)
Простой монтаж одножильных проводников путем вставки
Двухпроводное соединение для распределения подачи питания и потенциала

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV

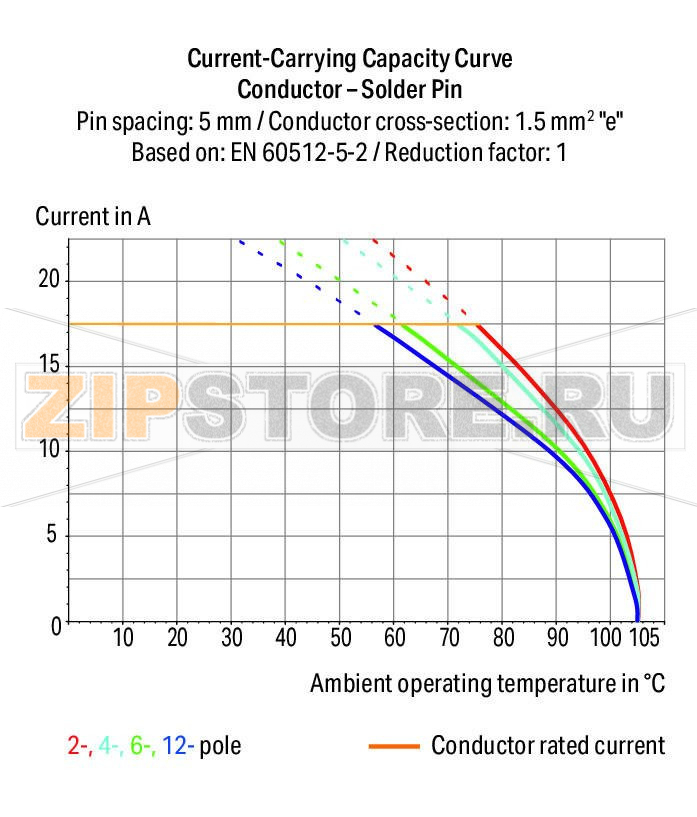

Номинальный ток	6 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	8 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	8 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	8 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	8 A

Данные соединения

Connection type (1)	PUSH WIRE® connection
Технология соединения	Соединение плоско-пружинным зажимом
Number of connection points (connection type)	1
Actuation type	Operating tool
Размеры одножильных проводников	0,5 … 1,5 mm? / 20 … 16 AWG
Длина снятия изоляции	8,5 … 9,5 mm / 0.33 … 0.37 inch
Примечание (длина снятия изоляции)	7 … 8 mm / 0.28 … 0.31 inch (for wiring on both sides)
Угол подвода проводника к печатной плате	0 °
Число полюсов	2
Connection type (2)	PUSH WIRE® connection
Тип соединения 2	PUSH WIRE®
Number of connection points	1
одножильные, соединяемые	0,5 … 1,5 mm? / 20 … 16 AWG
Длина снятия изоляции	8,5 … 9,5 mm / 0.33 … 0.37 inch
Примечание (длина снятия изоляции) 2	7 … 8 mm / 0.28 … 0.31 inch (for wiring on both sides)
Угол подвода проводника к печатной плате 2	90 °
Общее число точек соединения	4
Общее число потенциалов	2
Количество отдельных объектов присоединения на продукт	2
Количество уровней	2

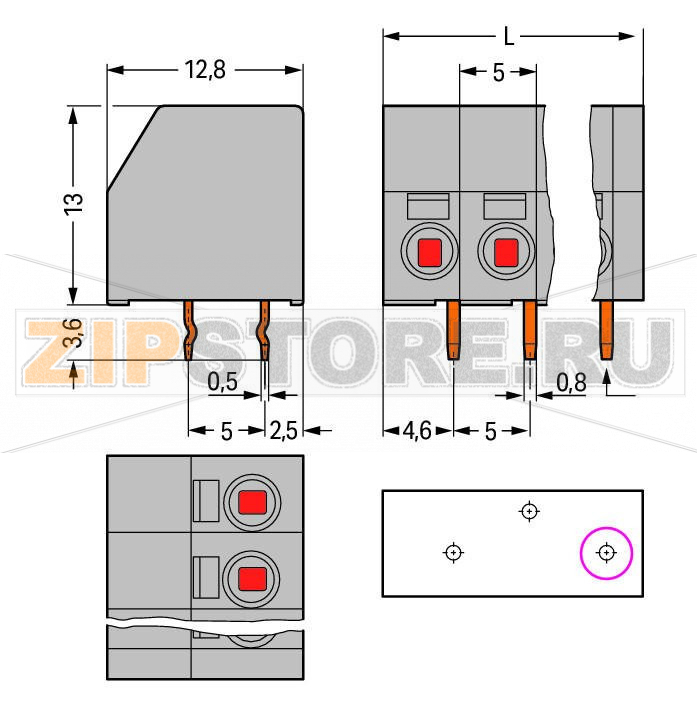

Geometrical Data

Шаг контактов	5 mm / 0.197 inch
Ширина	12 mm / 0.472 inch
Высота	16,6 mm / 0.654 inch
Высота от поверхности	13 mm / 0.512 inch
Длина	12,8 mm / 0.504 inch
Длина вывода под пайку	3,6 mm
Размеры вывода под пайку	0,5 x 0,8 mm
Допуск диаметра отверстия	1,1 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, staggered
Number of solder pins per potential	1

Material Data

Цвет	оранжевые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,043 MJ
Вес	2 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	CN
GTIN	4044918689182
Customs tariff number	85369010000
