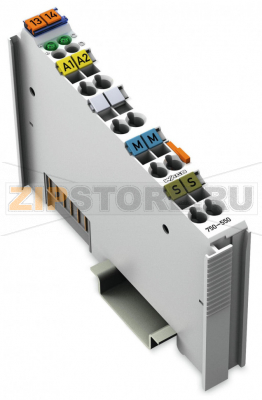

2-канальный аналоговый выход; 0 - 10 В пост.тока; светло-серые Wago 750-550

Каталожный номер 750-550
Розничная цена
446 $ с НДС ≈ 42 377 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

2‑канальный модуль аналогового выхода WAGO 750‑550 (0–10 В постоянного тока, светло‑серый) применяется для формирования стандартного напряжения управления для частотных преобразователей, регуляторов, клапанов с аналоговым входом и других исполнительных устройств. Модуль устанавливается в состав узла WAGO‑I/O‑SYSTEM 750 вместе с полевым контроллером или коммуникационным мостом и настраивается в проекте ПЛК. WAGO 750‑550 обеспечивает стабильное преобразование цифровых значений в напряжение 0–10 В и подходит для задач машиностроения, автоматизации зданий, HVAC и технологических процессов.

Области применения

  • Управление приводами и частотными преобразователями по аналоговому входу.
  • Позиционирование и дозирование через регуляторы с входом 0–10 В.
  • Системы ОВиК: заслонки, клапаны, регулируемые насосы и вентиляторы.
  • Измерительно‑исполнительные контуры в небольших и распределённых системах управления.

Как понять, что модуль вышел из строя

  • На выходе одного или обоих каналов стабильно 0 В или близко к максимальному уровню независимо от задания из ПЛК.
  • Нестабильность сигнала: заметные рывки, дрожание, кратковременные провалы или шум при неизменной уставке.
  • Сильный дрейф напряжения относительно заданного значения при нормальной нагрузке.
  • Один канал работает корректно, второй — не реагирует на команду.
  • Срабатывание индикации неисправности на модуле или в диагностике контроллера.
  • Необычный нагрев корпуса, запах перегрева, следы потемнения или коррозии на клеммах.

Типичные причины поломок

  • Неправильная схема подключения, переполюсовка или подача внешнего напряжения на выход.
  • Короткое замыкание на нагрузке, превышение допустимой нагрузки или длительная работа на замкнутый выход.
  • Перенапряжения и помехи по питанию, отсутствие защиты от импульсов и наводок.
  • Нарушение заземления, петли по экрану, прокладка сигнальных кабелей рядом с силовыми.
  • Электростатические разряды при монтаже без мер ESD‑защиты.
  • Влага, конденсат, агрессивные пары, пыль и загрязнение контактов.
  • Механические воздействия: вибрации, удары, ослабление клемм и разъёмов.
  • Естественное старение компонентов при повышенной температуре и частых тепловых циклах.

Диагностика и порядок замены

  • Проверить корректность задания из ПЛК и адресацию каналов в проекте.
  • Осмотреть клеммы и проводку нагрузки, измерить напряжение на выходе высокоомным мультиметром.
  • Сменить местами каналы или временно подключить известную исправную нагрузку для локализации.
  • Проверить состояние питания узла и индикацию на соседних модулях.
  • Если симптомы сохраняются — заменить модуль на идентичный WAGO 750‑550.
  • Перед заменой отключить питание, аккуратно отсоединить провода, снять модуль с гребёнки, установить новый, закрепить проводку и выполнить функциональный тест.

Рекомендации по эксплуатации и уходу

  • Монтировать WAGO 750‑550 в защищённом шкафу с достаточной вентиляцией и соблюдением допустимого температурного диапазона.
  • Разделять силовые и сигнальные линии, применять экранированные кабели для длинных трасс, заземлять экран с одной стороны.
  • Использовать защиту от перенапряжений и фильтры по питанию при наличии пусковых токов и индустриальных помех.
  • Периодически проверять состояние клемм и проводов, очищать модуль от пыли мягкой щёткой или сжатым сухим воздухом.
  • Регулярно сверять выходное напряжение с уставкой во время регламентного обслуживания; при отклонениях — проводить диагностику или калибровку в составе системы.
  • Избегать подключений/отключений под напряжением, соблюдать порядок включения и требования электробезопасности.
  • Хранить запасной модуль в оригинальной упаковке, в сухом помещении, с мерой ESD‑защиты при обращении.

Применение перечисленных рекомендаций повышает надёжность работы 2‑канального аналогового выхода WAGO 750‑550 и снижает риск простоя оборудования за счёт профилактики типичных отказов и ускоренной диагностики.

Характеристики

Тип запчасти Модуль вывода Модуль выходов
Заказ кратно 1
Минимальный заказ 1
Производитель Wago
Вес 0 кг
Длина 69.8 мм
Ширина 12 м
