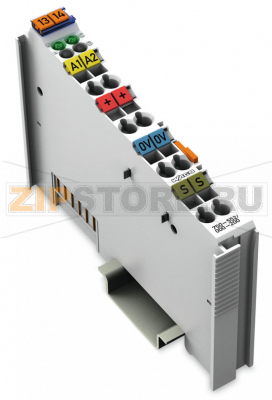

2-канальный аналоговый выход; 0 – 20 мА; S5; светло-серые Wago 750-552/000-200

Name: 2-канальный аналоговый выход; 0 – 20 мА; S5; светло-серые Wago 750-552/000-200
Brand: Wago
SKU: 750-552/000-200

Каталожный номер 750-552/000-200

2-канальный аналоговый выход; 0 – 20 мА; S5; светло-серые Wago 750-552/000-200 - 2-канальный аналоговый выход; 0 – 20 мА; S5; светло-серые Wago 750-552/000-200

Розничная цена

264 $ с НДС

array(34) { ["id"]=> string(6) "171537" ["product_id"]=> string(6) "234151" ["id_1c"]=> NULL ["sku"]=> string(15) "750-552/000-200" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-552/000-200" ["image_id"]=> NULL ["price"]=> float(25065) ["primary_price"]=> string(9) "263.83419" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(25065) ["unconverted_price"]=> float(263.83) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(25065) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 25 065 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модуль аналогового вывода генерирует сигналы со стандартным значением 0–20 мА. Выходной сигнал электрически изолирован и формируется с разрешением 12 бит. Питание подводится от полевых устройств.

Технические данные

Количество аналоговых выходов	2
Общее число каналов (модуль)	2
Тип сигнала	Ток
Диапазон выходного тока	DC 0 … 20 мА
Подключение исполнительных механизмов	2 x (2‑проводное)
Разрешение	12 бит
Ширина слова	2 x 16 бит — данные, 2 x 8 бит — управление/состояние (опция)
Нагрузка (выход/ток)	≤ 600 Ом
Время преобразования (тип.)	2 мс
Опорная температура для оценки погрешности	25 °C
Макс. отклонение от верхнего предела диапазона	0,1 %
Температурная погрешность (макс.) от верхнего предела	0,01 %/K
Линейность	±10 µA
Напряжение питания системы	DC 5 В; через сигнальные контакты
Потребление по системному питанию (5 В)	70 мА
Напряжение полевого питания	DC 24 В (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Изоляция	500 В между системой/полевым питанием
Количество входящих силовых перемычек	2
Количество исходящих силовых перемычек	2

Данные соединения

Технология подключения (входы/выходы)	8 x CAGE CLAMP®
Тип соединения (1)	Входы/Выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	12 мм / 0.472 inch
Высота	100 мм / 3.937 inch
Длина	69,8 мм / 2.748 inch
Высота от верхней кромки DIN‑рейки 35	62,6 мм / 2.465 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Масса	50 г
Маркировка соответствия	CE

Требования окружающей среды

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтальное или вертикальное
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	в соответствии с EN 61000‑6‑2, морские применения
ЭМС — излучение помех	в соответствии с EN 61000‑6‑4, морские применения
Устойчивость к коррозионным газам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4045454393625
Код ТН ВЭД	85389099990

Описание

Wago 750-552/000-200 — компактный модуль аналогового тока для систем удалённого ввода‑вывода семейства WAGO 750. Он предназначен для формирования нормированных токовых сигналов управления в промышленных и инфраструктурных установках: приводы с аналоговым входом, позиционеры, И/Р‑преобразователи, клапанные терминалы, регуляторы и средства измерения. Электрическая изоляция выходов снижает риск появления петель тока и взаимного влияния каналов при сложной топологии заземления. Исполнение S5 и светло‑серый корпус соответствуют единым требованиям к унифицированной фронтальной части и маркировке в составе шкафа управления.

Монтаж модуля выполняется на DIN‑рейку, подключение полевых цепей — пружинными клеммами CAGE CLAMP. Каждый канал рассчитан на двухпроводное включение нагрузки. Системное питание и полевое питание разделены, подача полевого питания осуществляется через силовые перемычки, что упрощает секционирование линий и питание нескольких модулей в составе узла. Корпус и клеммы устойчивы к вибрациям и рассчитаны на эксплуатацию в промышленной среде, включая объекты с повышенными требованиями по ЭМС и морские применения.

Типичные причины отказов модуля Wago 750-552/000-200:

неправильное подключение или переполюсовка в полевых цепях;
перегрузка по току из‑за слишком низкого сопротивления нагрузки либо короткого замыкания в линии;
импульсные перенапряжения и просадки в цепи полевого питания, отсутствие соответствующей защиты;
нарушение изоляции из‑за влаги, конденсации, воздействия коррозионно‑активных газов сверх допустимого уровня;
механические повреждения, чрезмерные вибрации или удары, повреждение корпуса и клемм;
перегрев при высокой температуре окружающей среды или недостаточной вентиляции в шкафу;
ошибки конфигурации в контроллере или неверное масштабирование сигналов.

Как понять, что запчасть вышла из строя:

выходной ток не меняется при изменении уставки, канал «зависает» на нулевом или максимальном уровне;
наблюдается существенная нелинейность, дрейф или пульсации на выходе при стабильной уставке;
контроллер регистрирует ошибку модуля, диагностические индикаторы сигнализируют неисправность;
нехарактерный нагрев корпуса, запах, следы потемнения на клеммах или печатной плате;
регулярные срабатывания защиты источника полевого питания на участке аналоговых цепей.

Рекомендации по уходу и эксплуатации:

обеспечьте корректную прокладку кабелей: разделение силовых и аналоговых линий, при необходимости — экранирование и заземление экрана с одной стороны;
используйте стабилизированное питание с защитой от перенапряжений, предусмотрите фильтрацию и ограничение импульсных помех;
поддерживайте чистоту в шкафу: периодически удаляйте пыль сухим воздухом/кистью, не допускайте конденсации влаги;
контролируйте климат в шкафу и тепловой режим, оставляйте зазоры для вентиляции, соблюдайте допустимый диапазон температур и влажности;
проверяйте состояние клемм и проводников: целостность изоляции, корректную посадку жил в CAGE CLAMP, отсутствие следов коррозии;
при диагностике измеряйте ток в разрыв петли эталонным мультиметром и по возможности используйте эквивалент нагрузки для исключения влияния внешней цепи;
периодически верифицируйте каналы на стенде, сверяйте параметры и масштабирование в конфигурации ПЛК, обновляйте ПО согласно рекомендациям производителя.

При корректном проектировании, монтаже и соблюдении эксплуатационных условий модуль Wago 750-552/000-200 обеспечивает стабильную и точную передачу токовых сигналов управления, а регламентные профилактические проверки позволяют своевременно выявлять и предотвращать потенциальные неисправности.
