Описание товара

Аналоговый модуль вывода 750?563 генерирует выходные токи в диапазоне от 0/4 до 20 мА или выходные напряжения в диапазоне от 6 до 18 В для полевого уровня.

Выходные области могут быть сконфигурированы с помощью WAGO?I/O?CHECK или файлов GSD.

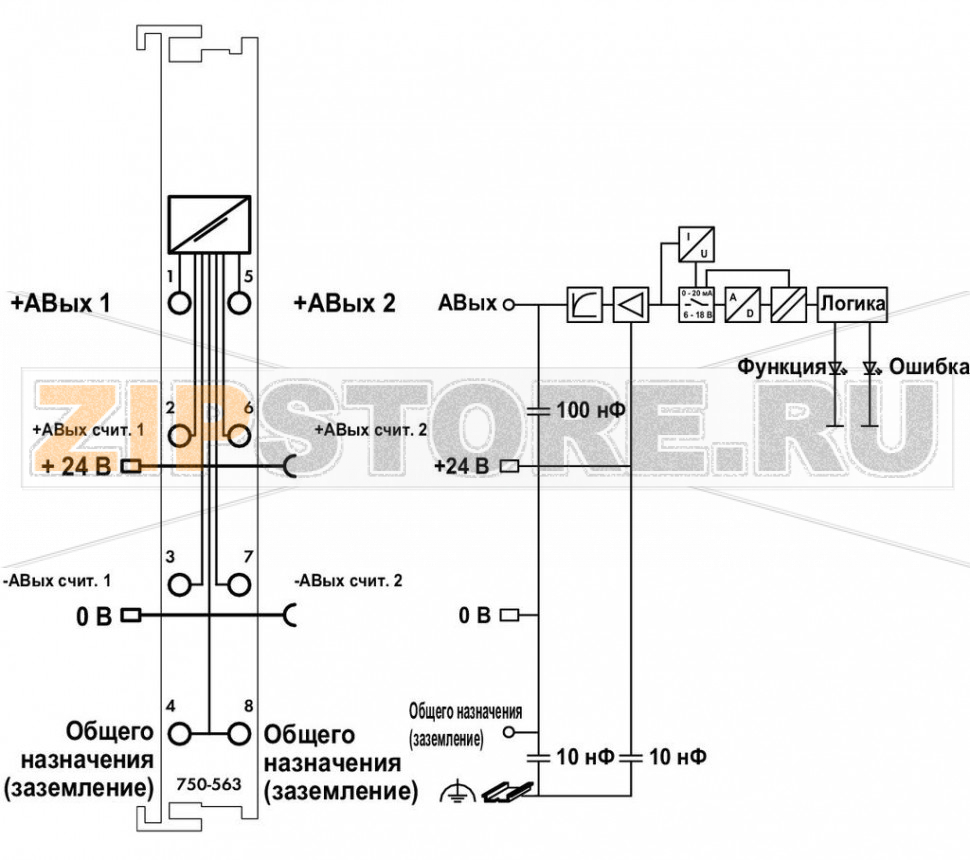

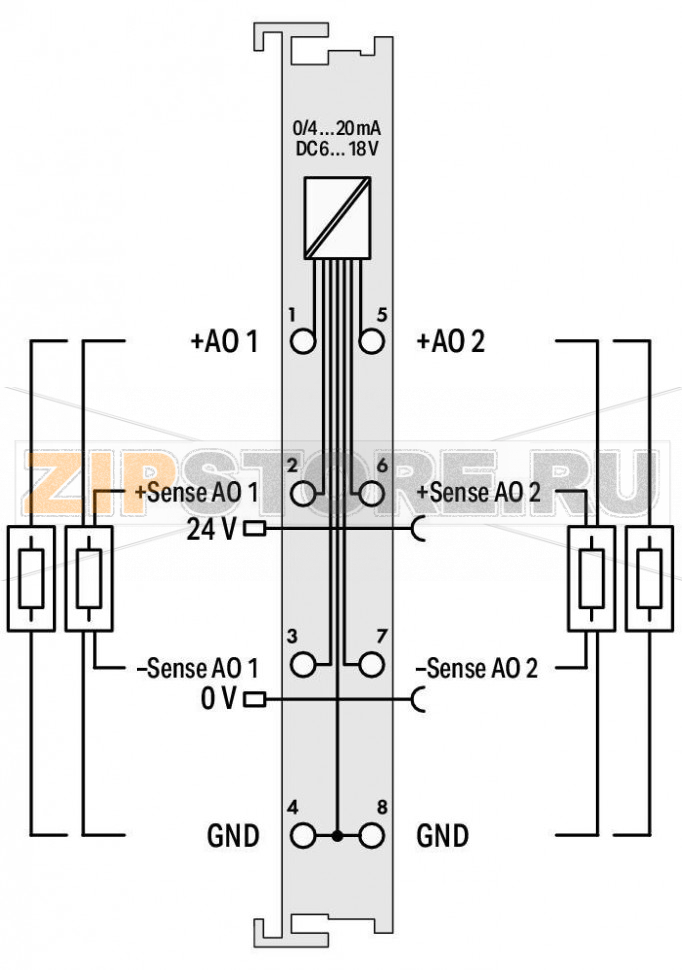

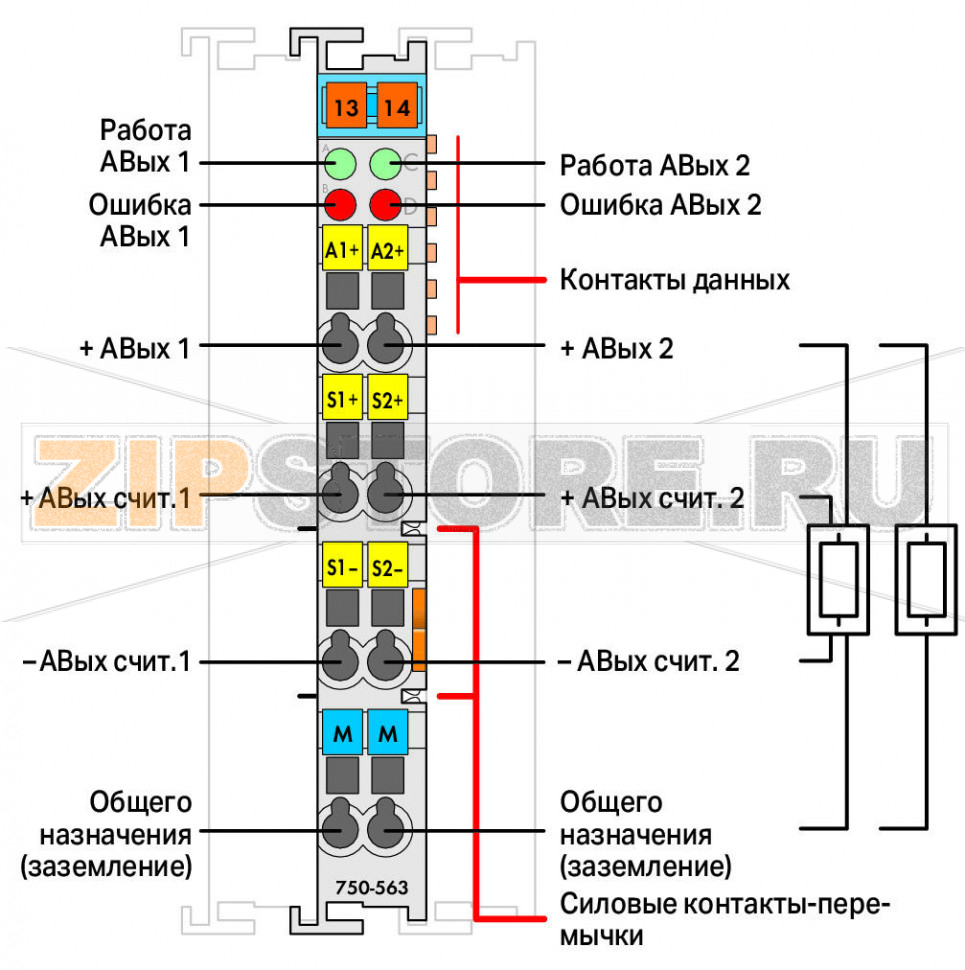

Модуль имеет два выходных канала с защитой от короткого замыкания и позволяет напрямую подключать два 2-проводных исполнительных механизма к АВых 1 и заземлению или АВых 2 и заземлению. Вывод сигналов происходит через АВых 1 или АВых 2. В дополнение к этому линии считывания от 4-проводных исполнительных механизмов могут быть подсоединены к -АВых счит. 1 и +АВых счит. 1 или -АВых счит. 2 и +АВых счит. 2.

Оба выходных канала имеют общий потенциал земли.

Выходной сигнал электрически изолирован и передается с разрешением 16 бит.

Модуль получает питание как от внутренней системы, так и от полевого уровня.

Технические данные

Number of analog outputs	2
Total number of channels (module)	2
тип сигнала	Current Voltage
Type of signal current	DC 0 … 20 mA; DC 4 … 20 mA
Type of signal voltage	DC 6 … 18 V
Configurable type of signal	yes
Actuator connection	2 x (2-conductor, 4 Leiter)
Разрешение [бит]	16 Bit
Битовая ширина	2 x 16 бит - данные, 2 x 8 бит - управление/состояние (опция)
Load impedance (output/voltage)	? 1,8 k?
Load impedance (output/current)	? 500 ?
Время преобразования (тип.)	5 ms
Messfehler, Bezugstemperatur	25 °C
Messfehler, Abweichung max. vom Messbereichsendwert	0,05 %
Output error, deviation max. from the upper-range value	0,05 %
Температурный коэффициент	< ± 100 ppm
Время восстановления (тип.)	0,3 ms
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	95 mA
Field supply voltage	DC 24 V (-15 … +20 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt)
Изоляция	500 В система/питание
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2
Current carrying capacity of the power jumper contacts	10 A

Данные соединения

Connection technology: In-/Outputs	8 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	69,8 mm / 2.748 inch
Length from upper-edge of DIN-35 rail	62,6 mm / 2.465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	светло-серые
материал корпуса	Polycarbonate, polyamide 6.6
Пожарная нагрузка	0,949 MJ
Вес	51,2 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	4g per IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	в соотв. с EN 61131-2 (2003)
ЭМС - излучение помех	в соотв. с EN 61131-2 (2003)
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Product Group	15 (Remote I/O)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454710323
Customs tariff number	85389099990
