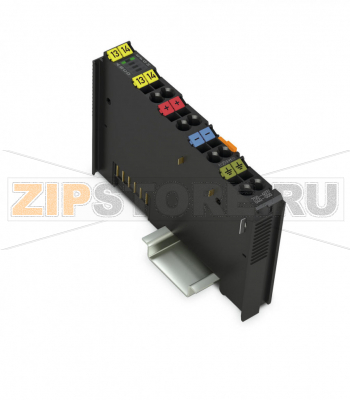

Этот модуль дискретного ввода получает сигналы управления от дискретных полевых устройств (напр., датчики).

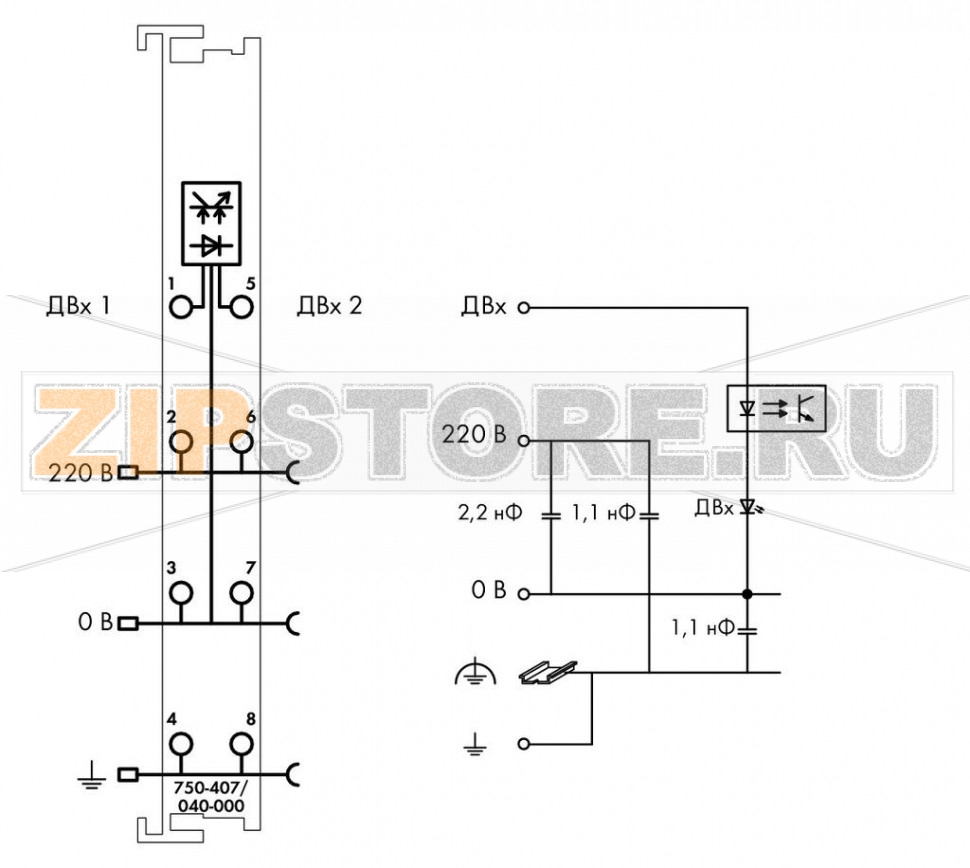

Модуль представляет собой 4-проводниковое устройство, позволяющее напрямую подсоединять датчики к заземляющему контакту.
Каждый модуль ввода оснащен фильтром подавления помех 3,0 мс.
Полевой и системный уровень электрически изолированы друг от друга.
При использовании заземляющего соединения CAGE CLAMP® питание полевого уровня должно подводиться заново через каждые семь модулей ввода-вывода 750-407/040-000!
Модуль идеально подходит для использования в жестких условиях окружающей среды:
- увеличенный температурный диапазон
- повышенная диэлектрическая прочность и устойчивость к электромагнитным помехам
- повышенная виброустойчивость
Технические данные
| Number of digital inputs | 2 |
| Total number of channels (module) | 2 |
| тип сигнала | Voltage |
| Type of signal voltage | DC 220 V |
| Sensor supply voltage | DC 220 V |

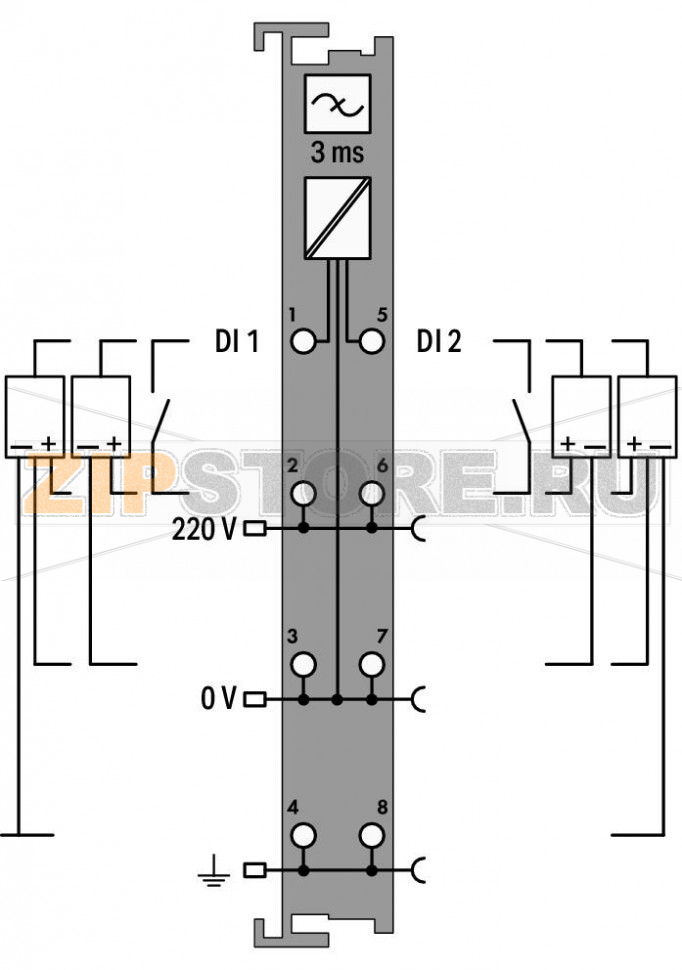

| Sensor connection | 2 x (2-conductor, 3-conductor, 4-conductor) |
| Input characteristic | high-side switching |
| Input filter (digital) | 3 ms |
| Input current per channel for signal (1) typ. | 1,2 mA |
| Напряжение сигнала (0) | ?3 … +100 VDC |
| Напряжение сигнала (1) | 160 … 286 VDC |
| Input data width (internal) (max.) | 2 Bit |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply (5 V) | 5 mA |
| Field supply voltage | DC 220 V (-20 … +25 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt) |
| Диэлектрическая прочность | 2.5 kV (AC)/3.5 kV (DC); per EN 60870-2-1 |
| расчетное импульсное напряжение | 5.0 kV (EN 60870-2-1 / Class VW3); 4.0 kV (UL 508); 4.0 kV (EN 60664-1 / up to 4,000 m above sea level); 2.5 kV (EN 60664-1 / > 4,000 m up to 5,000 m above sea level) |

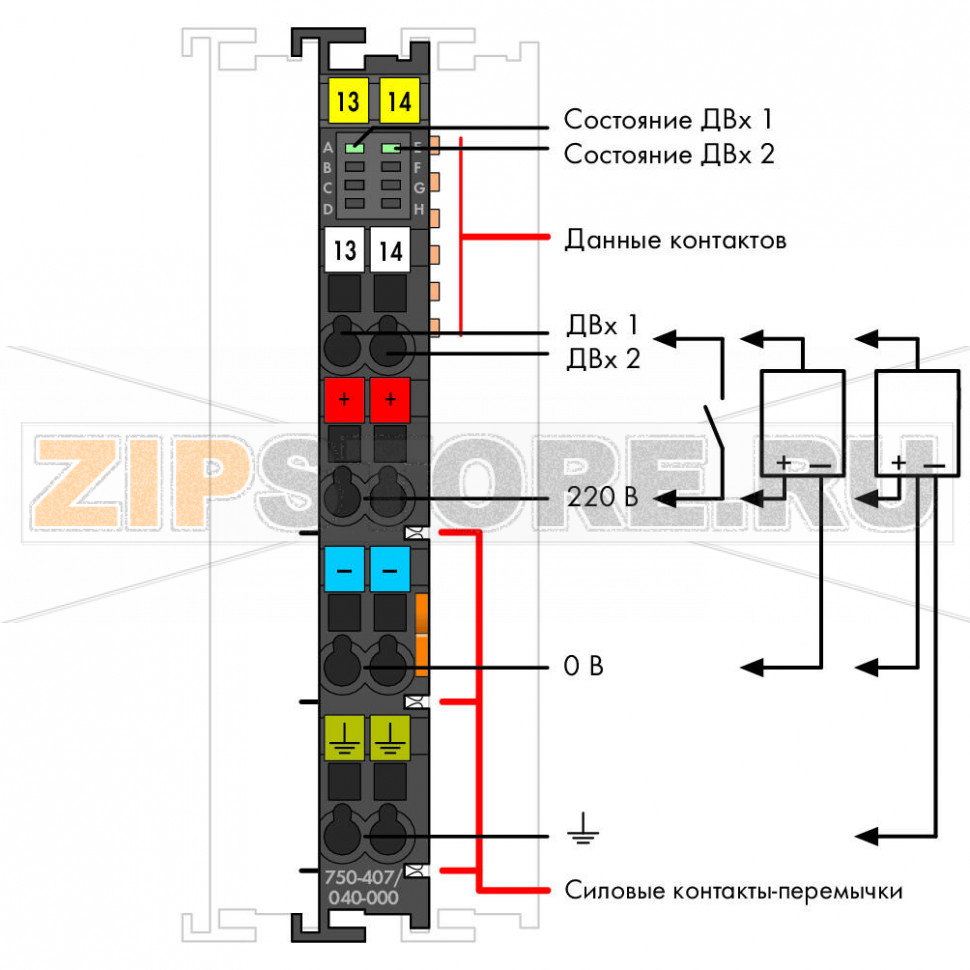

| Indicators | LED (A, E) green: Status DI 1, DI 2 |
| Number of incoming power jumper contacts | 3 |
| Number of outgoing power jumper contacts | 3 |
| Current carrying capacity of the power jumper contacts | 10 A |
| категории перенапряжения | Nominal voltage 220 V: IV (EN 60664-1 / up to 5,000 m above sea level) |
| Снижение | Current via power jumper contacts (max.): 10 mA (surrounding air (operating) temperature < 60 °C); 8 A (surrounding air (operating) temperature: 60 … 70 °C) |
Данные соединения
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0,25 … 2,5 mm? / 24 … 14 AWG |
| Тонкие многожильные проводники | 0,25 … 2,5 mm? / 24 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 67,8 mm / 2.669 inch |
| Length from upper-edge of DIN-35 rail | 60,6 mm / 2.386 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | темно-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Вес | 47 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -40 … 70 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 (EN 60664-1) |
| Рабочая высота | without temperature derating: 0 … 2000 m; with temperature derating: 2000 … 5000 m (0.5 K/100 m); max.: 5000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Relative humidity | Short-term condensation per Class 3K7/IEC EN 60721-3-3 and E DIN 40046-721-3 (except wind-driven precipitation, water and ice formation) |
| Виброустойчивость | acc. to IEC 60068-2-6 (acceleration: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155, EN 61373 |
| Ударопрочность | acc. to IEC 60068-2-27 (15g/11 ms/half-sine/1000 shocks; 25g/6 ms/1000 shocks), EN 50155, EN 61373 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-1, -2, EN 61131-2, marine applications, EN 50121-3-2, -4, -5, EN 60255-26, EN 60870-2-1, EN 61850-3, IEC 61000-6-5, IEEE 1613, VDEW: 1994 |
| ЭМС - излучение помех | acc. to EN 61000-6-3, -4, EN 61131-2, EN 60255-26, marine applications, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821481911 |
| Customs tariff number | 85389099990 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
