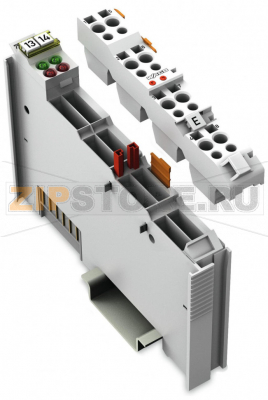

2-канальный дискретный вход; NAMUR; светло-серые Wago 753-425

Каталожный номер 753-425
Розничная цена
105 $ с НДС ≈ 9 949 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Модуль дискретного ввода принимает сигналы управления от бесконтактных выключателей NAMUR (согласно DIN 60947-5-6) на стороне полевых устройств.

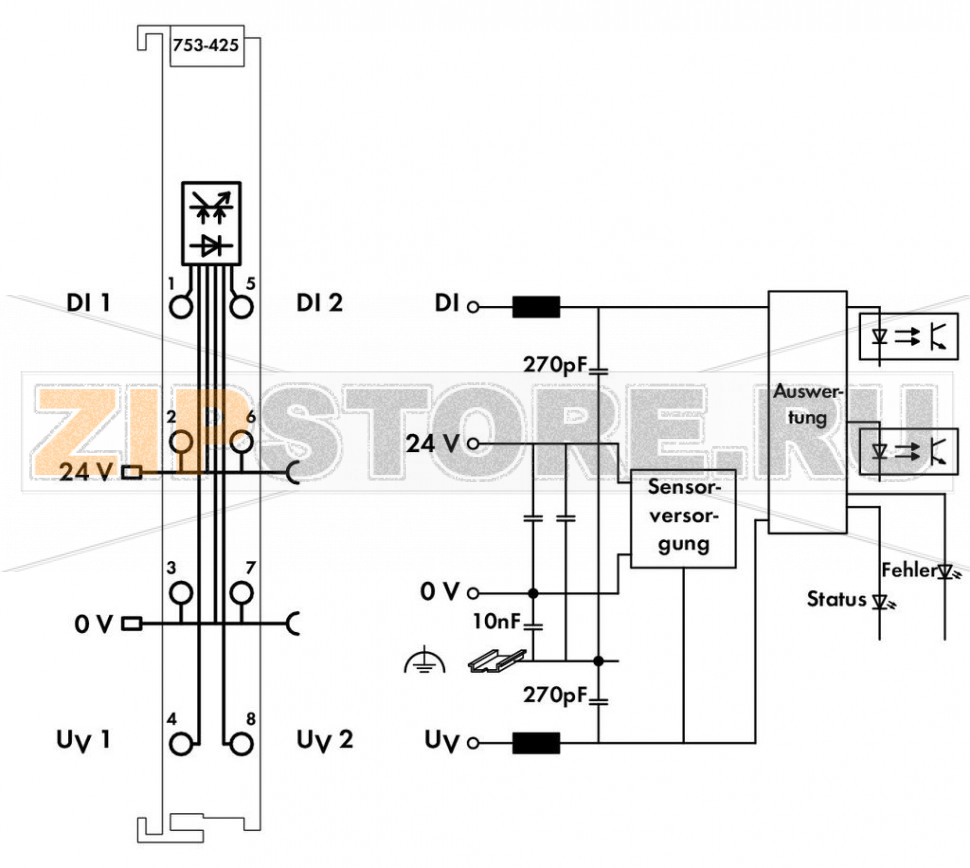

Подача питающего напряжения к каждому из каналов датчиков осуществляется от защищенного от короткого замыкания источника напряжения 8,2 В. Короткое замыкание или обрыв линии отображается в образе процесса (1 бит) и с помощью красного светодиода.

Зеленый светодиодный индикатор указывает статус входа:

  • Сигнальный ток (0) - светодиодный индикатор выкл
  • Сигнальный ток (1) - светодиодный индикатор вкл

Полевой и системный уровень электрически изолированы друг от друга.


Примечание:

Съемные соединители серии 753 и кодировочные контакты не входят в комплект поставки.

Технические данные

Number of digital inputs2
Total number of channels (module)2
тип сигналаNAMUR
Sensor supply voltageDC 8,2 V; short-circuit-protected, isolated channels

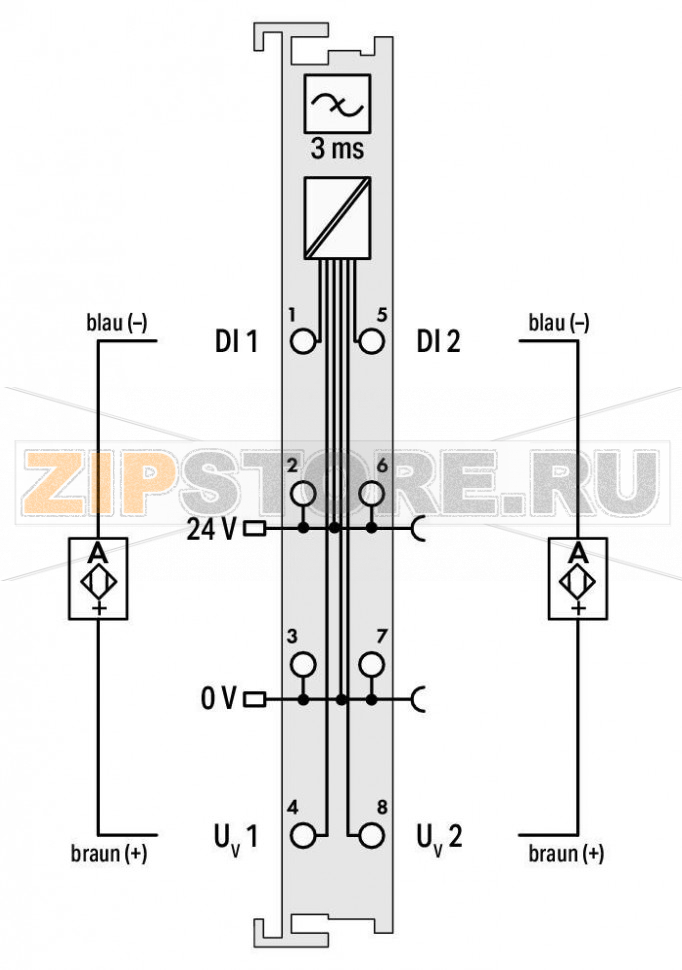

Sensor connection2 x (2-conductor)
Input characteristichigh-side switching
Input filter (digital)3

ms

Protection against incorrect wiringShort-circuit monitoring: > 6.5 mA
Line break monitoring: < 0.2 mA
Напряжение разомкнутой цепи8,2

V

Ток короткого замыкания? 8,2 мА
Signal current (0) NAMUR1,2

mA

Signal current (1) NAMUR2,1

mA

Гистерезис переключения0,2

mA

ДиагностикаShort circuit, wire break
Сопротивление ON (макс.)1000

?

Длительность входного импульса5

ms

Интервал между входными импульсами3

ms

Input data width (internal) (max.)4

Bit

Битовая ширина4 бита вход, 2 бита данные, 2 бита ошибка (короткое замыкание, обрыв линии)
System supply voltageDC 5 V; via data contacts
Current consumption, system supply (5 V)5

mA

Field supply voltageDC 24 V (-25 … +30 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt)
Изоляция500 В система/питание

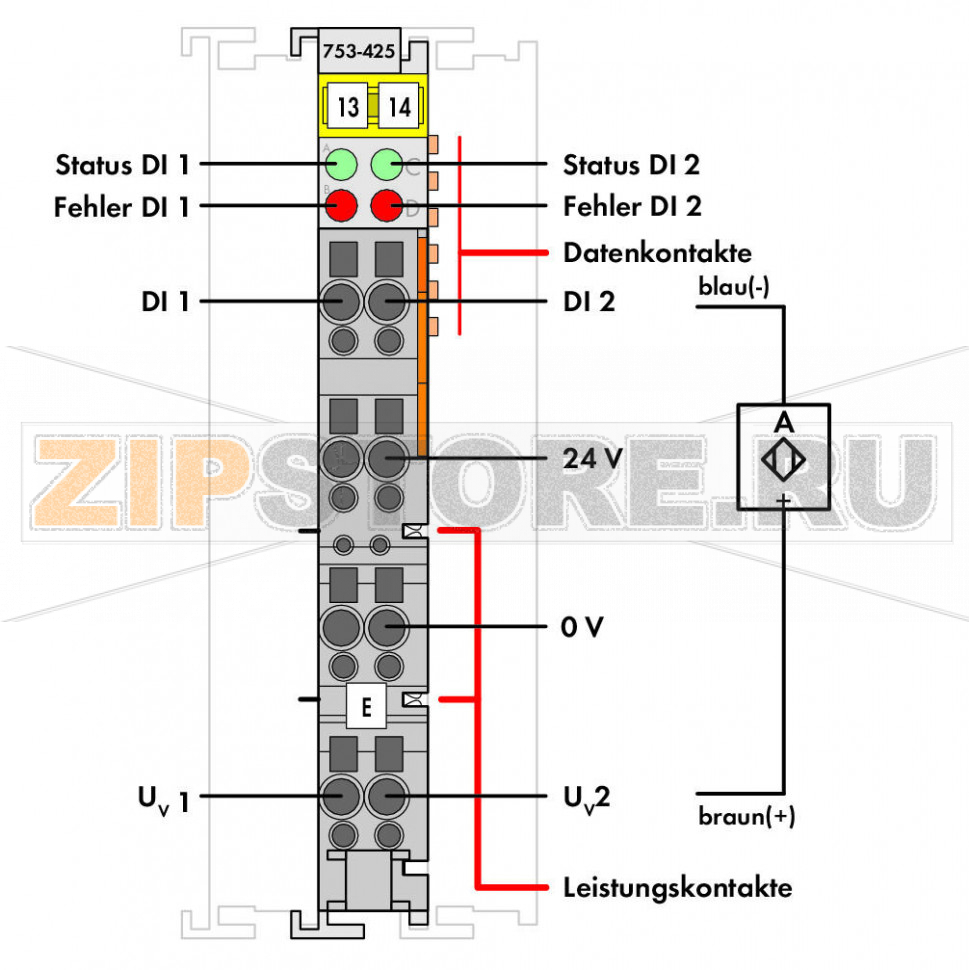

IndicatorsLED (A, C) green: Status DI 1, DI 2; LED (B, D) red: Error DI 1, DI 2
Number of incoming power jumper contacts2
Number of outgoing power jumper contacts2
Current carrying capacity of the power jumper contacts10

A

Данные соединения

Connection technology: In-/Outputs8 x CAGE CLAMP®
Connection type (1)Inputs/Outputs
Размеры одножильных проводников0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции9 … 10 mm / 0.35 … 0.39 inch

Geometrical Data

Ширина12 mm / 0.472 inch
Высота100 mm / 3.937 inch
Длина69,8 mm / 2.748 inch
Length from upper-edge of DIN-35 rail62,6 mm / 2.465 inch

Механические данные

Тип монтажаDIN-рейка 35 мм
Съемный соединительyes

Material Data

Цветсветло-серые
материал корпусаPolycarbonate, polyamide 6.6
Пожарная нагрузка1,015

MJ

Вес42,4

g

Маркировка соответствияCE

Environmental Requirements

Surrounding air (operating) temperature0 … 55 °C
Surrounding air (storage) temperature-40 … 85 °C
Степень защитыIP20
Степень загрязнения (5)2 per IEC 61131-2
Рабочая высота0 … 2000 m
Монтажное положениеhorizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)95

%

Виброустойчивость4g per IEC 60068-2-6
Ударопрочность15g per IEC 60068-2-27
ЭМС - помехоустойчивостьacc. to EN 61000-6-2, marine applications
ЭМС - излучение помехacc. to EN 61000-6-4, marine applications
Устойчивость к воздействию загрязняющих веществPer IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %10

ppm

Permissible SO2 contaminant concentration at a relative humidity 75 %25

ppm

Коммерческие данные

Product Group15 (Remote I/O)
Тип упаковкиBOX
Country of originDE
GTIN4045454834715
Customs tariff number85389099990
