2-канальный дискретный выход; тока; 0,5 А; Защита от помех; светло-серые Wago 750-501/000-800

Name: 2-канальный дискретный выход; тока; 0,5 А; Защита от помех; светло-серые Wago 750-501/000-800
Brand: Wago
SKU: 750-501/000-800

Каталожный номер 750-501/000-800

2-канальный дискретный выход; тока; 0,5 А; Защита от помех; светло-серые Wago 750-501/000-800 - 2-канальный дискретный выход; тока; 0,5 А; Защита от помех; светло-серые Wago 750-501/000-800

Розничная цена

50 $ с НДС

array(34) { ["id"]=> string(6) "171592" ["product_id"]=> string(6) "234206" ["id_1c"]=> NULL ["sku"]=> string(15) "750-501/000-800" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-501/000-800" ["image_id"]=> NULL ["price"]=> float(4733) ["primary_price"]=> string(9) "49.819558" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(4733) ["unconverted_price"]=> float(49.81) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(4733) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 4 733 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Подключенная нагрузка переключается системой управления через дискретный выход (контакты реле).

Все выходы оснащены электронной защитой от короткого замыкания.

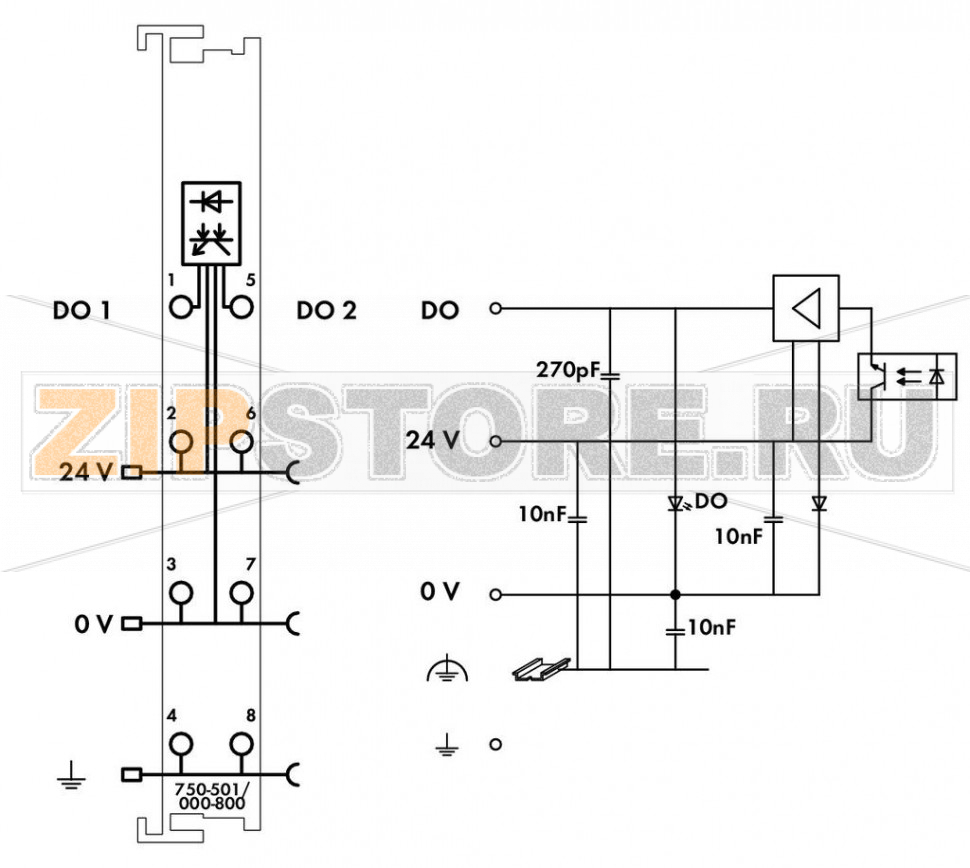

Каждый выход электрически изолирован от шины с помощью оптронов.

Технические данные

Количество дискретных выходов	2
Общее число каналов (модуль)	2
Тип сигнала	Напряжение
Напряжение сигнала	24 В DC

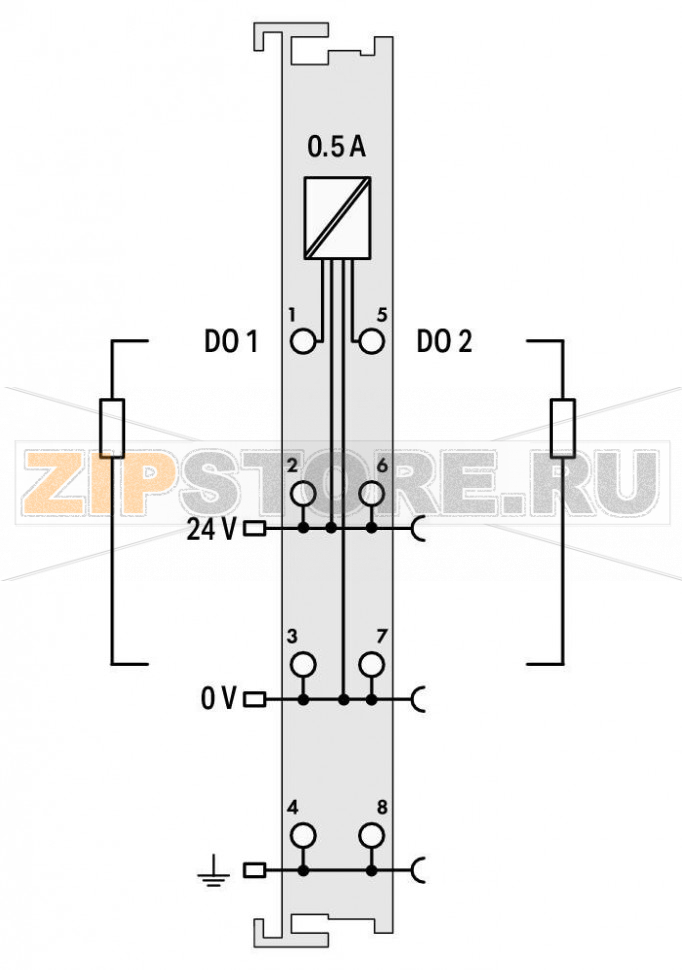

Подключение исполнительных механизмов	2 × (2‑проводное, 3‑проводное, 4‑проводное)
Характеристика выхода	Коммутация по плюсу (high‑side)
Ток выхода на канал	0,5 A
Защита выходов	Защита от короткого замыкания
Максимальная частота коммутации	5 kГц
Типы нагрузки	Резистивная, индуктивная, лампы
Энергия рассеяния при отключении индуктивной нагрузки (макс.)	0,5 Дж
Ширина внутренних выходных данных (макс.)	2 бит
Напряжение системного питания	5 В DC; через контакты данных
Потребление от системного питания (5 В)	3,5 мА
Напряжение полевого питания	24 В DC (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Потребление от полевого питания (без внешней нагрузки)	15 мА
Изоляция	500 В система/питание
Совместимость с функциями безопасности (без взаимных помех)	Да
Индикаторы	Светодиоды (A, C) зелёные: статус DO 1, DO 2
Количество входящих контактов силовой перемычки	3
Количество исходящих контактов силовой перемычки	3
Допустимый ток силовых перемычек	10 А

Данные соединения

Технология подключения (входы/выходы)	8 × CAGE CLAMP®
Тип соединения (1)	Входы/выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина снятия изоляции	8 … 9 мм / 0,31 … 0,35 inch

Геометрические данные

Ширина	12 мм / 0,472 inch
Высота	100 мм / 3,937 inch
Длина	69,8 мм / 2,748 inch
Глубина от верхней кромки DIN‑рейки 35 мм	62,6 мм / 2,465 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	Светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,319 МДж
Вес	47 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	Горизонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	по EN 61000‑6‑2, морские применения
ЭМС — излучение помех	по EN 61000‑6‑4, морские применения
Устойчивость к загрязняющим веществам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при 75 % отн. влажности	10 ppm
Допустимая концентрация SO2 при 75 % отн. влажности	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4045454870492
Код ТН ВЭД	85371098990

Двухканальный дискретный выход WAGO 750‑501/000‑800 — модуль системы WAGO I/O, предназначенный для коммутации нагрузок в промышленных и инфраструктурных установках. Он применим для управления катушками клапанов и контакторов, сигнальными лампами, звуковыми оповещателями и другими исполнительными устройствами с питанием от постоянного напряжения. Модуль интегрируется в существующие узлы ввода‑вывода, поддерживает быстрые переключения и обеспечивает стабильную работу в условиях промышленной ЭМС.

Конструкция с транзисторными ключами по «плюсу» и оптронной развязкой каналов снижает влияние помех и обеспечивает электрическую изоляцию от системной шины. Встроенная электронная защита от короткого замыкания предотвращает критические повреждения при ошибках монтажа или неисправностях нагрузки. Светодиодные индикаторы по каналам упрощают диагностику состояния в процессе пуско‑наладки и эксплуатации. Клеммная технология CAGE CLAMP обеспечивает быстрое и виброустойчивое подключение проводников без обслуживания.

Типовые области применения: машиностроение, конвейерные линии, насосные и вентиляционные установки, инженерные системы зданий и судовое оборудование. Модуль рассчитан на эксплуатацию в стандартном диапазоне температур для шкафного исполнения и соответствует требованиям по устойчивости к вибрации, ударам и промышленным электромагнитным воздействиям.

Причины неисправностей

Длительная перегрузка по току или частые пусковые токи ламп и электромагнитов без внешних мер ограничения.
Перенапряжения и выбросы, наведённые коммутацией индуктивных нагрузок, особенно при недостаточном демпфировании.
Ошибки монтажа: переполюсовка, замыкание на «плюс»/«минус», слабый контакт проводника.
Перегрев из‑за плотной компоновки шкафов, нарушенной вентиляции или превышения допустимой температуры окружающей среды.
Коррозионное воздействие агрессивных газов (H2S, SO2) при превышении допустимых концентраций и влажности.
Механические воздействия: вибрация сверх нормы, удар, повреждение клемм или корпуса.

Признаки выхода из строя

Канал не включает/не отключает нагрузку при наличии управляющего сигнала.
Индикатор канала не меняет состояние либо постоянно горит/не горит вне зависимости от команды.
Необычный нагрев, запах перегрева, потемнение корпуса рядом с каналом.
Регулярное отключение защиты по току, срабатывание внешних предохранителей или автоматов.
Нестабильная работа нагрузки: мигание, прерывистое включение без команды.
Диагностические сообщения контроллера о неисправности модуля/канала.

Рекомендации по эксплуатации и уходу

Соблюдайте условия окружающей среды: температура, влажность без конденсации, степень защиты шкафа.
Обеспечьте достаточную вентиляцию и тепловые зазоры, не перекрывайте конвекцию, избегайте локального перегрева.
Для индуктивных нагрузок применяйте демпфирующие цепи: диоды, RC‑цепочки, варисторы по рекомендациям производителя нагрузки.
Регулярно проверяйте затяжку/посадку проводников в клеммах CAGE CLAMP, отсутствие окислов и повреждений изоляции.
Периодически очищайте модуль от пыли сухим воздухом; избегайте влажной чистки и агрессивных средств.
Разделяйте силовые и сигнальные кабели, соблюдайте экранирование и заземление для повышения помехоустойчивости.
Контролируйте соответствие токов нагрузки возможностям канала; учитывайте пусковые токи и длительность включений.
При замене соблюдайте порядок снятия напряжения, фиксируйте схему подключения, после установки выполните функциональную проверку каналов и индикации.
В агрессивных средах контролируйте концентрации газов и применяйте соответствующие меры защиты шкафа.

Соблюдение этих правил помогает продлить срок службы WAGO 750‑501/000‑800, снизить вероятность внеплановых остановов и упростить обслуживание. При первых признаках неисправности рекомендуется провести визуальный осмотр, проверить параметры питания и нагрузки, состояние индикации и диагностические сообщения контроллера, после чего принять решение о ремонте или замене модуля.
