Дискретный модуль вывода управляет исполнительными механизмами, работающими в опасных зонах 0 и 1, например, искробезопасными электромагнитными клапанами.
Система WAGO-I/O-SYSTEM 750 должна устанавливаться в зоне 2 или в безопасной зоне.
Все выходы защищены от короткого замыкания электроникой.

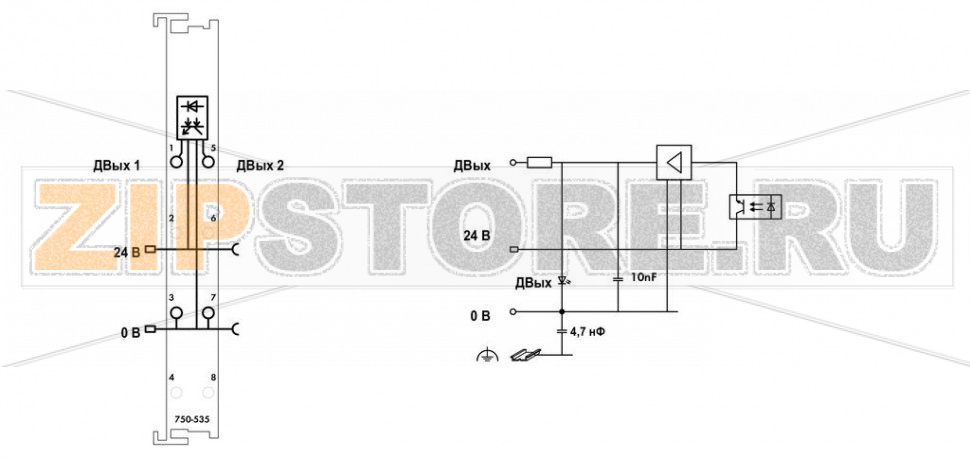

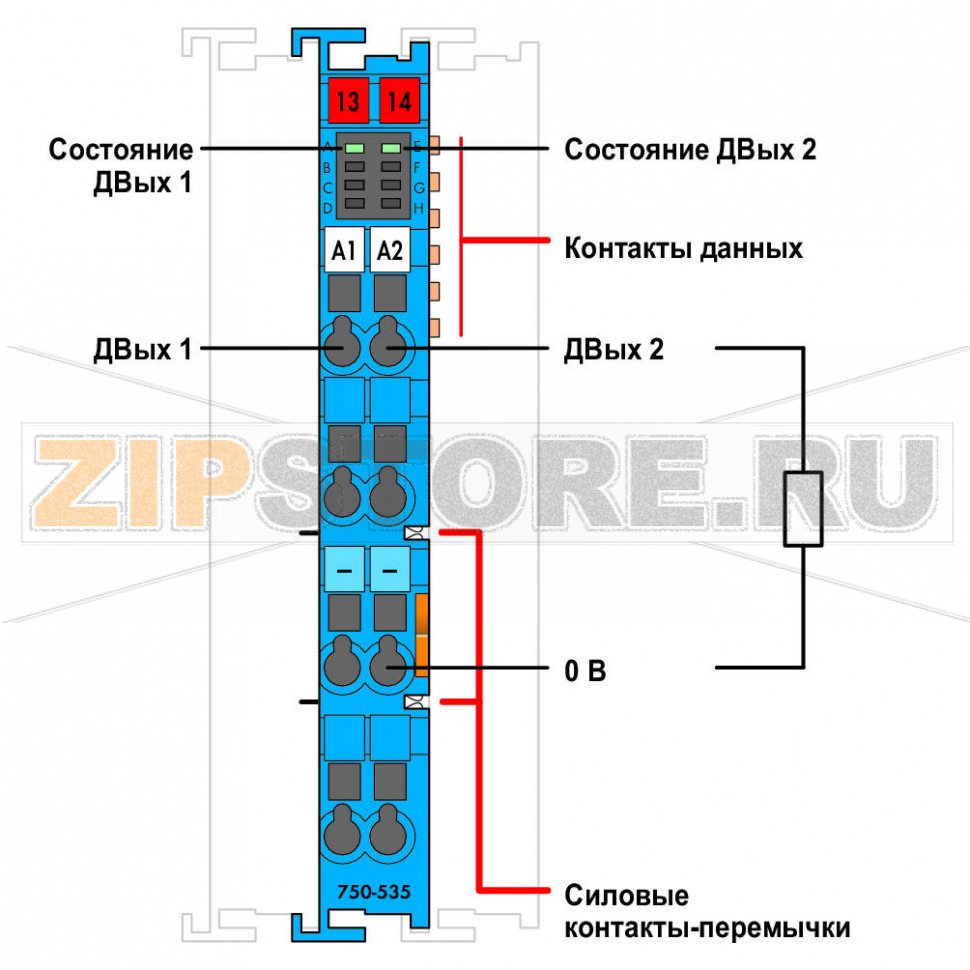

Светодиодная индикация:
Полевой и системный уровни электрически изолированы друг от друга.
Примечание:
На модуль дискретного вывода должно подаваться питание только от блока питания 24 В DC во взрывозащищенном исполнении Ex i!
Общая информация (например, правила монтажа) по защите от взрывов доступна в руководствах к системе WAGO-I/O-SYSTEM 750.
| Количество дискретных выходов | 2 |
| Общее число каналов (модуль) | 2 |
| Тип сигнала | Напряжение |
| Напряжение сигнала | DC 24 V |

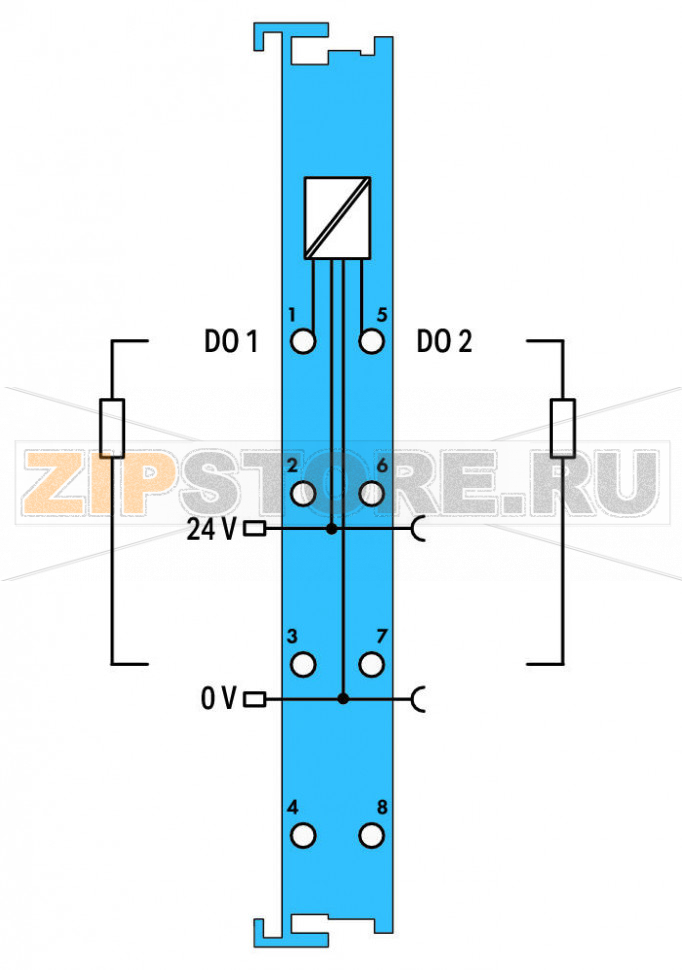

| Подключение исполнительных механизмов | 2 × (2-проводная схема) |
| Характеристика выхода | верхний ключ (high-side) |
| Макс. частота коммутации | 1 kГц |
| Тип нагрузки | резистивная, индуктивная, лампы |
| Внутреннее сопротивление Ri | 285 Ω |
| Потребляемая мощность Pмакс. | 2,1 Вт (при выходном токе 40 мА) |
| Ширина выходных данных (внутр.), макс. | 2 бита |
| Искробезопасность Ex i | да |
| Системное напряжение питания | DC 5 V; через контактную группу данных |
| Потребление тока от системного питания (5 V) | 7 мА |
| Полевое напряжение питания | DC 24 V; питание через искробезопасный ввод Ex i (UO = макс. 27,3 V); подвод через силовые контакты (ввод по ножевому контакту; передача по пружинному контакту) |
| Потребление тока от полевого питания (модуль без внешней нагрузки) | 8,5 мА |
| Потери мощности PV | 1,1 Вт (при выходном токе 40 мА) |
| Изоляция | 300 V система/питание |
| Количество входящих силовых джампер-контактов | 2 |
| Количество исходящих силовых джампер-контактов | 2 |
| Токовая нагрузочная способность силовых джампер-контактов | 1 A |
| Нормативы ATEX | EN IEC 60079-0, -7, -11 |
| Электрическая цепь, параметры безопасности | Uo = 27,3 V; Io = 106 мА; Po = 723 мВт; характеристика: линейная |
| Искробезопасность Ex ia IIC | Lo = 3 mH; Co = 88 nF |
| Искробезопасность Ex ia IIB | Lo = 12 mH; Co = 680 nF |
| Искробезопасность Ex ia IIA | Lo = 18 mH; Co = 2,2 µF |
| Искробезопасность Ex ia I | Lo = 20 mH; Co = 3,6 µF |
| Искробезопасность | без учета синхронности; для данных с учетом синхронности см. руководство |
| Маркировки | ATEX, IECEx, INMETRO, Underwriters Laboratories Inc. |
| Технология подключения: входы/выходы | 8 × CAGE CLAMP® |
| Тип соединения (1) | Входы/выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение тонких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0,31 … 0,35 дюйма |
| Ширина | 12 мм / 0,472 дюйма |
| Высота | 100 мм / 3,937 дюйма |
| Длина | 67,8 мм / 2,669 дюйма |
| Высота от верхней кромки рейки DIN-35 | 60,6 мм / 2,386 дюйма |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | синий |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Вес | 50,6 g |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Положение при монтаже | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | 4 g по IEC 60068-2-6 |
| Ударопрочность | 15 g по IEC 60068-2-27 |
| ЭМС — помехоустойчивость | согласно EN 61000-6-2, морские применения |
| ЭМС — излучение помех | согласно EN 61000-6-3, морские применения |
| Стойкость к коррозионным газам | по IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
| Товарная группа | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454725563 |
| Таможенный код | 85371098990 |

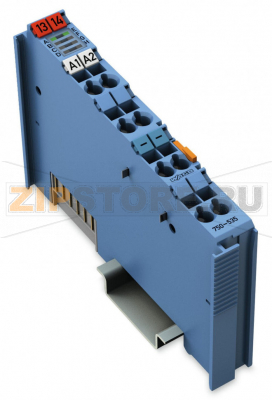

WAGO 750-535 — 2‑канальный дискретный модуль вывода в искробезопасном исполнении для системы WAGO‑I/O‑SYSTEM 750. Модуль предназначен для управления исполнительными механизмами в потенциально взрывоопасных зонах 0 и 1, такими как клапаны и другие устройства с ограниченными параметрами искробезопасных цепей. Установка самого модуля выполняется в зоне 2 или в безопасной зоне, при этом полевые цепи соответствуют требованиям Ex i.
Конструкция модуля базируется на верхнем ключе, что обеспечивает коммутирование нагрузки по плюсовому полюсу. Наличие гальванической изоляции между системным и полевым уровнями снижает риск взаимных помех и повышает общий уровень безопасности. Каждый канал имеет встроенную электронную защиту от короткого замыкания, а состояние отображается зелёным светодиодом на лицевой панели, что упрощает диагностику при наладке и эксплуатации. Синие элементы корпуса служат визуальным признаком искробезопасного исполнения.
Модуль WAGO 750-535 интегрируется в стандартную сборку модулей 750‑й серии, монтируется на DIN‑рейку и подключается через пружинные клеммы CAGE CLAMP, что обеспечивает надёжный контакт без обслуживания. Для питания полевых цепей применяется только сертифицированный источник 24 В DC в исполнении Ex i. Соблюдение правил прокладки кабелей и требований к допустимой ёмкости и индуктивности контура — обязательное условие корректной работы.
Типичные причины отказов WAGO 750-535 связаны с нарушением условий эксплуатации: применение несертифицированного источника питания; превышение предельно допустимых параметров искробезопасной линии; ошибки монтажа и переполюсовка; длительное воздействие агрессивных газов и высокой влажности; попадание токопроводящей пыли при недостаточной защите шкафа; механические перегрузки или вибрации, выходящие за пределы норм; статические разряды при работе без ESD-защиты. Редко встречаются повреждения из‑за импульсных перенапряжений при отсутствии внешней защиты цепей.
О том, что модуль или отдельный канал вышел из строя, свидетельствуют следующие признаки: отсутствует переключение нагрузки при подаче команды; светодиод статуса не загорается или мигает аварийно; канал «залипает» во включенном или выключенном состоянии; системный контроллер фиксирует ошибку модуля или канала; срабатывает защита от короткого замыкания сразу после подачи питания; наблюдается аномальный нагрев корпуса или потемнение пластика возле клемм; измеряется некорректное напряжение на выходе при отсутствии команды. Для уточнения причины следует проверить целостность и полярность проводки, параметры нагрузки, состояние источника Ex i, а также журнал диагностических сообщений контроллера.
Рекомендации по эксплуатации и уходу включают регулярный визуальный осмотр клемм и проводов, подтяжку соединений при отключенном питании, поддержание чистоты в шкафу управления, периодическую проверку сопротивления изоляции полевых линий. Очистку выполнять сухой безворсовой салфеткой, без растворителей и агрессивных средств. Соблюдать температурно‑влажностный режим и требования по уровням коррозионно‑активных газов. Использовать только оригинальные или одобренные производителем компоненты Ex i, не допускать совместной прокладки искробезопасных цепей с силовыми без разделения. При любых работах в потенциально взрывоопасной среде обязательно руководствоваться документацией ATEX/IECEx и правилами предприятия, выполнять сервис только при снятом напряжении и вне опасной зоны.
Соблюдение этих рекомендаций позволит обеспечить стабильную и безопасную работу WAGO 750-535 на протяжении всего срока службы, минимизируя внеплановые простои технологического оборудования.
