2-пров. клеммы для исполн. устройств; красный светодиод; с диодом с накоплением заряда 1N4007; с цветн. отверст. для ввода проводников; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-562/281-420

Name: 2-пров. клеммы для исполн. устройств; красный светодиод; с диодом с накоплением заряда 1N4007; с цветн. отверст. для ввода проводников; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-562/281-420
Brand: Wago
SKU: 280-562/281-420

Каталожный номер 280-562/281-420

2-пров. клеммы для исполн. устройств; красный светодиод; с диодом с накоплением заряда 1N4007; с цветн. отверст. для ввода проводников; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-562/281-420 Примечание:Terminating Aluminum ConductorsWAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm?/12 AWG if WAGO “Alu-Plus” Contact Paste is used for termination.“Alu-Plus” Contact Paste Advantages:Automatically destroys the oxide film during clamping.Prevents fresh oxidation at the clamping point.Prevents electrolytic corrosion between aluminum and copper conductors (in the same terminal block).Provides long-term protection against corrosion....

Розничная цена

6 $ с НДС

array(34) { ["id"]=> string(6) "138150" ["product_id"]=> string(6) "200858" ["id_1c"]=> NULL ["sku"]=> string(15) "280-562/281-420" ["sort"]=> string(1) "1" ["name"]=> string(15) "280-562/281-420" ["image_id"]=> NULL ["price"]=> float(554) ["primary_price"]=> string(8) "5.831404" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(554) ["unconverted_price"]=> float(5.83) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(554) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 554 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:
Оконцевание алюминиевых проводников
Пружинные клеммные блоки WAGO подходят для однопроволочных алюминиевых проводников сечением до 4 мм² / 12 AWG при использовании контактной пасты WAGO «Alu‑Plus».

Преимущества контактной пасты «Alu‑Plus»:

Автоматически разрушает оксидную пленку при зажиме.
Предотвращает повторное окисление в зоне зажима.
Предотвращает электрохимическую коррозию между алюминиевыми и медными проводниками (в одной клемме).
Обеспечивает долгосрочную защиту от коррозии.

При использовании клемм с пружинной технологией CAGE CLAMP® алюминиевые проводники необходимо предварительно очистить лезвием и сразу же вставить в зажим, заполненный контактной пастой «Alu‑Plus».

Также допускается дополнительное нанесение WAGO «Alu‑Plus» на всю поверхность алюминиевого проводника перед оконцеванием.

Обратите внимание: номинальные токи должны быть скорректированы с учетом меньшей проводимости алюминия:
2,5 мм² = 16 A
4 мм² = 22 A

Информация по безопасности 1:
Потребление тока светодиодом: 4,8 мА

Электрические данные

Тип напряжения 1	DC
Номинальное напряжение	24 V

Нормы по IEC/EN 60664-1

Номинальный ток

Данные соединения

Технология соединения	CAGE CLAMP® (пружинное соединение)
Тип привода	Инструмент
Материалы подключаемых проводников	Медь Алюминий
Однопроволочные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Тонкие многопроволочные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Общее число точек соединения	3
Общее число потенциалов	1
Количество уровней	3
Тип проводки	Фронтальное подключение
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

Геометрические данные

Ширина	5 мм / 0.197 inch
Высота от верхнего края DIN-рейки	55,5 мм / 2.185 inch
Длина	80 мм / 3.15 inch

Механические данные

Исполнение	Угловое
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Центральная маркировка

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,197 MJ
Вес	10,3 g

Коммерческие данные

Группа продукции	1 (клеммные блоки на DIN-рейку)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4045454327026
Код ТН ВЭД	85369010000

Описание

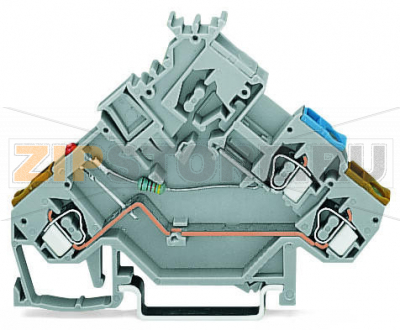

WAGO 280-562/281-420 — 2‑проводная клемма для исполнительных устройств с интегрированным красным светодиодом индикации и защитным диодом 1N4007. Клемма ориентирована на цепи 24 В DC, оснащена пружинной технологией CAGE CLAMP® для быстрого и надежного подключения, а цветное отверстие для ввода облегчает идентификацию точки подключения при монтаже. Конструкция для установки на DIN‑рейку 35 мм обеспечивает совместимость с типовыми шкафами управления и компактную компоновку в ряд.

Область применения

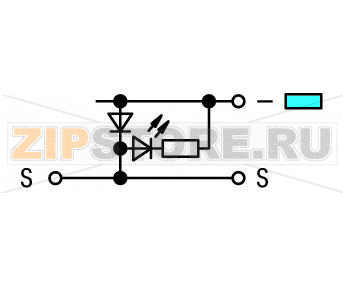

Применяется в цепях управления исполнительными механизмами (клапаны, пускатели, соленоиды, небольшие моторы), где требуется визуальный контроль наличия сигнала и подавление перенапряжений на индуктивной нагрузке. Светодиод упрощает диагностику, а диод 1N4007 выполняет роль обратного (flyback) диода, защищая контакты и электронику от выбросов ЭДС при отключении катушек.

Преимущества в эксплуатации

Пружинные зажимы исключают необходимость периодической протяжки, обеспечивают стабильный контакт при вибрациях и термоциклировании. Фронтальное подключение удобно в плотных шкафах. Наличие встроенной индикации снижает время поиска неисправностей при пуско‑наладке и сервисе.

Признаки неисправности

Клемма может требовать замены, если: светодиод не загорается при наличии сигнала; заметно аномальный нагрев корпуса; наблюдается потемнение/подгорание пластика или запах перегрева; фиксируются плавающие обрывы при пошевеливании проводника; видны механические повреждения корпуса или пружинного узла. Для цепей с индуктивной нагрузкой дополнительным симптомом выхода из строя защитного диода будет характерный щелчок/искрение на коммутирующих контактах и повышенный уровень помех при отключении.

Типичные причины поломок

Чаще всего к отказам приводят: превышение допустимых токов и нагрев; неправильная подготовка проводника (слишком короткая длина зачистки, повреждение жил); использование алюминиевых проводов без контактной пасты WAGO «Alu‑Plus», вызывающее рост переходного сопротивления; длительные вибрации при незафиксированном кабеле; перенапряжения от индуктивных нагрузок при повреждении или неверном подключении диода; попадание агрессивных сред и загрязнений внутрь клеммного узла.

Рекомендации по уходу и эксплуатации

Соблюдайте рекомендованную длину снятия изоляции и используйте подходящий инструмент для срабатывания зажима. При подключении алюминиевых проводников очищайте жилу и применяйте пасту «Alu‑Plus»; учитывайте сниженные допустимые токи для алюминия. Периодически выполняйте визуальный осмотр на предмет следов нагрева и ослабления фиксации кабеля, проверяйте работу светодиода под нагрузкой. Содержите клеммы и шкаф в чистоте, исключайте попадание пыли и конденсата. При работе с индуктивными нагрузками контролируйте исправность защитного диода: при подозрении на его пробой или обрыв замените клемму. Соблюдайте номинальные параметры по напряжению и току, обеспечивайте достаточное пространство для теплоотвода и правильную укладку проводов без излишних изгибающих нагрузок.

Характеристики

Производитель	Wago
Заказ кратно	50
Минимальный заказ	50
Вес	0 кг
