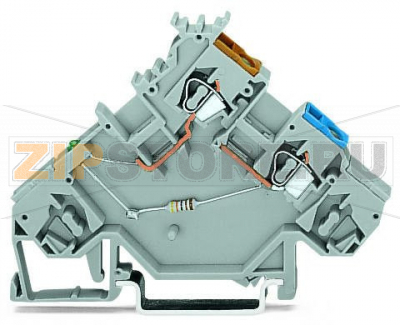

2-пров. клеммы для исполн. устройств; с диодом с накоплением заряда 1N4007; с цветн. отверст. для ввода проводников; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-562/281-411

Name: 2-пров. клеммы для исполн. устройств; с диодом с накоплением заряда 1N4007; с цветн. отверст. для ввода проводников; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-562/281-411
Brand: Wago
SKU: 280-562/281-411

Каталожный номер 280-562/281-411

2-пров. клеммы для исполн. устройств; с диодом с накоплением заряда 1N4007; с цветн. отверст. для ввода проводников; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-562/281-411 Примечание:Terminating Aluminum ConductorsWAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm?/12 AWG if WAGO “Alu-Plus” Contact Paste is used for termination.“Alu-Plus” Contact Paste Advantages:Automatically destroys the oxide film during clamping.Prevents fresh oxidation at the clamping point.Prevents electrolytic corrosion between aluminum and copper conductors (in the same terminal block).Provides long-term protection against corrosion....

Розничная цена

4 $ с НДС

array(34) { ["id"]=> string(6) "138152" ["product_id"]=> string(6) "200860" ["id_1c"]=> NULL ["sku"]=> string(15) "280-562/281-411" ["sort"]=> string(1) "1" ["name"]=> string(15) "280-562/281-411" ["image_id"]=> NULL ["price"]=> float(381) ["primary_price"]=> string(8) "4.010406" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(381) ["unconverted_price"]=> float(4.01) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(381) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 381 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:

Оконцевание алюминиевых проводников
Клеммные блоки WAGO с пружинным зажимом подходят для однопроволочных алюминиевых проводников до 4 мм² / 12 AWG при условии использования контактной пасты WAGO «Alu‑Plus».

Преимущества контактной пасты «Alu‑Plus»:

Автоматически разрушает оксидную плёнку при зажиме.
Предотвращает повторное окисление в зоне контакта.
Исключает электрохимическую коррозию между алюминиевыми и медными проводниками (в одной клемме).
Обеспечивает долгосрочную защиту от коррозии.

При использовании клемм с пружинной технологией CAGE CLAMP® алюминиевые проводники необходимо предварительно зачистить лезвием, после чего немедленно ввести их в зажимы, заполненные контактной пастой «Alu‑Plus».

Также допускается дополнительно нанести «Alu‑Plus» на всю поверхность алюминиевого проводника перед оконцеванием.

Обратите внимание, что номинальные токи должны быть скорректированы с учётом сниженной проводимости алюминия:
2,5 мм² = 16 А
4 мм² = 22 А

Электрические данные

По IEC/EN 60664‑1

Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	20 A
Номинальное напряжение (III / 3), вариант 2	250 V
Номинальное импульсное напряжение (III / 3), вариант 2	4 kV
Номинальный ток (вариант 2)	20 A
Примечание к рейтингам	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP® (пружинный зажим)
Тип приведения в действие	С применением инструмента
Подключаемые материалы проводников	Медь Алюминий
Размеры однопроволочных проводников	0,08 … 2,5 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Общее число точек соединения	3
Общее число потенциалов	2
Количество уровней	3
Тип проводки	Фронтальное подключение
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

Геометрические данные

Ширина	5 мм / 0.197 inch
Высота от верхнего края DIN‑рейки	55,5 мм / 2.185 inch
Длина	80 мм / 3.15 inch

Механические данные

Исполнение	Угловое
Тип монтажа	DIN‑рейка 35 мм
Маркировочный уровень	Центральная маркировка

Материалы

Цвет	Серые
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,198 MJ
Вес	10,1 g

Коммерческие данные

Группа продукции	1 (клеммные блоки на DIN‑рейку)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454194550
Код ТН ВЭД	85369010000

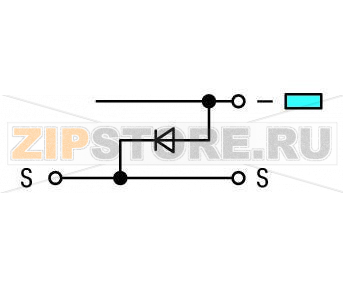

Двухпроводные клеммы для исполнительных устройств WAGO 280‑562/281‑411 с встроенным диодом 1N4007 предназначены для подключения катушек и других индуктивных нагрузок в системах автоматизации. Диод выполняет функцию подавления перенапряжений при снятии питания (шунтирование ЭДС самоиндукции), снижая риск пробоя изоляции, сбоев электроники и наводок в соседних цепях. Пружинная технология CAGE CLAMP® обеспечивает стабильный контакт без обслуживания даже при вибрациях и термоциклировании, а цветные отверстия ввода проводников упрощают идентификацию цепей и ускоряют монтаж.

Решение применяется в шкафах управления, машиностроении, вентиляции, насосных установках и в инженерных системах зданий. Подключение выполняется стандартным инструментом; для многожильных гибких проводников рекомендуется использовать наконечники. Допускается работа с медными проводниками, а также с однопроволочными алюминиевыми (до 4 мм²) при обязательном использовании контактной пасты WAGO «Alu‑Plus» и предварительной зачистке лезвием. Соблюдение длины зачистки изоляции и корректного сечения критично для ресурса и безопасности узла.

Типичные причины отказов:

Перегрев из‑за превышения тока или повышенного переходного сопротивления при некорректной зачистке/вводе жилы.
Повреждение диода 1N4007 перенапряжением, ошибочной полярностью либо кратковременными импульсами сверх допустимых.
Коррозия контакта при воздействии влаги/агрессивной атмосферы, особенно без применения «Alu‑Plus» для алюминия.
Механические повреждения корпуса и пружинных элементов вследствие неправильного использования инструмента.
Загрязнение токоведущих частей пылью, химическими веществами, стружкой.

Как понять, что клемма или диод вышли из строя:

Нагрев клеммы под нагрузкой, потемнение или запах перегрева, следы оплавления изоляции.
Ослабление фиксации проводника, появление люфта или выпадение жилы.
Нестабильная работа исполнительного устройства: помехи при отключении, ложные срабатывания, выход из строя предохранителей.
Проверка диода мультиметром в режиме «диод»: в прямом направлении — падение 0,5–0,8 В; в обратном — обрыв. Короткое замыкание или «обрыв» в обоих направлениях указывает на неисправность.
Повышенное падение напряжения на клемме при протекании штатного тока (измеряется под нагрузкой).

Рекомендации по уходу и эксплуатации:

Периодически проводите визуальный осмотр на предмет потемнений, трещин, загрязнений; при необходимости очистите сухой щёткой/воздухом.
Соблюдайте рекомендованную длину зачистки и используйте качественный инструмент; не допускайте надрезов жил.
Для алюминия всегда применяйте «Alu‑Plus», проводник предварительно зачистите лезвием и сразу вводите в зажим.
Не превышайте допустимые электрические нагрузки и температурные условия окружающей среды; обеспечьте вентиляцию в шкафу.
Для многожильных гибких проводников используйте наконечники; избегайте попадания смазок и агрессивных химикатов на контактную зону.
После сервисных работ проверяйте корректность полярности подключения катушек/нагрузок с учётом встроенного диода.

Клеммы WAGO 280‑562/281‑411 являются практичным решением для быстрого и надёжного монтажа цепей исполнительных устройств. Соблюдение перечисленных рекомендаций, корректный выбор проводника и аккуратный монтаж обеспечат длительную безаварийную работу узла и защиту электроники от коммутационных перенапряжений.

Характеристики

Производитель	Wago
Заказ кратно	50
Минимальный заказ	50
Вес	0 кг
