2-пров. модул. разъем на печатную плату; для индивидуальных выводов под пайку; нажимная кнопка; O 0,8 мм; Шаг контактов 3,5 мм; 4-пол.; 0,50 mm; серые Wago 252-104

Name: 2-пров. модул. разъем на печатную плату; для индивидуальных выводов под пайку; нажимная кнопка; O 0,8 мм; Шаг контактов 3,5 мм; 4-пол.; 0,50 mm; серые Wago 252-104
Brand: Wago
SKU: 252-104

Каталожный номер 252-104

2-пров. модул. разъем на печатную плату; для индивидуальных выводов под пайку; нажимная кнопка; O 0,8 мм; Шаг контактов 3,5 мм; 4-пол.; 0,50 mm; серые Wago 252-104 2-проводные компактные клеммы для печатных плат с кнопками и соединением PUSH WIRE®Простой монтаж одножильных проводников путем вставки – отсоединение проводника нажатием кнопкиДвойные вводы для подключения питания и распределения потенциаловБыстрая и простая замена печатной платыПетлевое соединение сохраняется даже в отсоединенном состоянииВозможно групповое исполнение без потери полюсов...

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "151709" ["product_id"]=> string(6) "214388" ["id_1c"]=> NULL ["sku"]=> string(7) "252-104" ["sort"]=> string(1) "1" ["name"]=> string(7) "252-104" ["image_id"]=> string(1) "0" ["price"]=> float(75) ["primary_price"]=> string(7) "0.78945" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(75) ["unconverted_price"]=> float(0.78) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(75) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 75 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

2‑проводные компактные клеммы для печатных плат с кнопками и соединением PUSH WIRE®
Простой монтаж одножильных проводников методом вставки; отсоединение — нажатием на кнопку
Двойные вводы для подачи питания и распределения потенциалов
Быстрая и простая замена печатной платы
Петлевое соединение сохраняется даже при отсоединении
Возможна группировка без потери полюсов

Электрические данные

Номиналы по IEC/EN 60664‑1

Номиналы согласно	IEC/EN 60664‑1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	2 A
Легенда (номиналы)	(III / 2) Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	2 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	2 A

Сертификация по CSA

Стандарт

CSA

Данные соединения

Технология соединения	PUSH WIRE®, плоско‑пружинный зажим
Тип привода	Кнопка
Сечение одножильных проводников	0,14 … 0,5 мм² / 26 … 20 AWG
Диаметр проводника	0,4 … 0,8 мм
Длина зачистки	6 … 7 мм / 0.24 … 0.28 inch
Угол подвода проводника к плате	0 °
Число полюсов	4
Общее число точек соединения	8
Общее число потенциалов	4
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

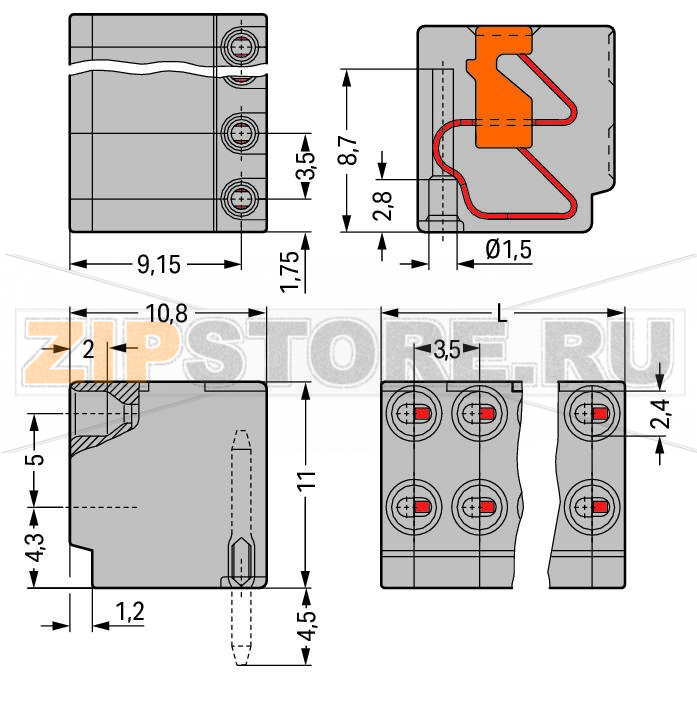

Геометрические данные

Шаг контактов	3,5 мм / 0.138 inch
Ширина	14 мм / 0.551 inch
Высота	11 мм / 0.433 inch
Длина	10,5 мм / 0.413 inch

Штекерное соединение

Тип контакта (вставной разъём)	Гнездо
Тип подключения коннектора	для печатных плат
Направление сочленения к плате	90 °

Контакт с печатной платой

Способ монтажа

THT

Материалы

Цвет	серый
Группа изоляционных материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Медный сплав
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	лужёные
Пожарная нагрузка	0,048 MJ
Вес	1,8 g

Требования к окружающей среде

Температурный диапазон эксплуатации

-60 … +105 °C

Коммерческие данные

Группа продукции	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	PL
GTIN	4045454039721
Код ТН ВЭД	85369010000

Описание и применение

WAGO 252‑104 — модульный 2‑проводный разъём на печатную плату с кнопочным приводом и технологией PUSH WIRE для быстрого подключения одножильных проводников. Конструкция с двойными вводами облегчает подачу питания и последовательное распределение потенциалов, а сохранение петлевого соединения при отсоединении упрощает сервис. Форм‑фактор рассчитан на экономию места на плате и на понятную фронтальную работу с проводами в шкафу или корпусе прибора.

Решение востребовано в устройствах автоматизации зданий, в модулях релейной логики, осветительном оборудовании, источниках питания малой мощности, интерфейсных платах и контроллерах. Пружинный контакт обеспечивает стабильное нажатие на жилу без обслуживания в течение всего срока службы, а кнопка позволяет безопасно отсоединять проводники при наладке и замене модулей.

Монтаж и эксплуатация

Перед подключением проводник очищают от изоляции на рекомендованную длину, вставляют до упора и визуально контролируют посадку. Для извлечения нажимают на кнопку и аккуратно вытягивают жилу без усилий. Рекомендуется применять одножильные проводники или жёстко сформированные концы. Монтаж на плату выполняется выводным способом; важно соблюдать профиль пайки и обеспечить разгрузку от натяжения кабелей, исключив передачу усилий на выводы и пайку.

Причины неисправностей

Превышение допустимого тока с локальным перегревом пружины и корпуса.
Использование неподходящих проводников (многожильных без надлежащей подготовки), неверная длина зачистки.
Неправильный термопрофиль пайки, перегрев площадок, трещины в припое, отслоение дорожек.
Механическая нагрузка на клемму и пайку: перетягивание кабелей, вибрации, частые циклы подключений сверх ресурса.
Загрязнение, коррозия контактов из‑за влаги, агрессивных сред или остатков флюса.
Эксплуатация вне допустимого температурного диапазона.

Как понять, что изделие вышло из строя

Нестабильный контакт: пропадания сигнала/питания при вибрации или прикосновении к проводнику.
Повышенный нагрев и потемнение пластика, запах гари, подплавления вокруг контактной зоны.
Ослабление удержания жилы: провод легко выдёргивается или кнопка закусывает/не возвращается.
Визуальные дефекты пайки: трещины, матовый хрупкий припой, отслоение площадок.
Рост падения напряжения на соединении под нагрузкой по сравнению с эталоном.

Рекомендации по уходу и профилактике

Подбирать проводники согласно диапазону сечения и типа; формировать жёсткий конец при необходимости.
Соблюдать длину зачистки и вставлять жилу до упора; извлекать только с нажатием кнопки.
Защищать изделие от влаги и агрессивных сред; поддерживать чистоту, удалять остатки флюса после пайки.
Соблюдать термопрофиль пайки, не перегревать корпус клеммы; использовать разгрузку от натяжения.
Не допускать постоянных механических нагрузок на клемму; ограничить количество циклов переподключений до разумного.
Периодически проводить визуальный осмотр и тепловой контроль при нагрузке; при обнаружении потемнений и люфтов — заменить модуль.
Хранить в сухом помещении, в закрытой упаковке, монтировать и эксплуатировать в пределах указанного температурного диапазона.
