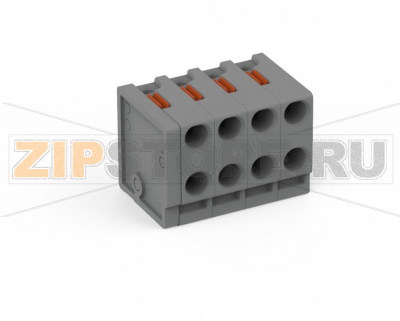

2-пров. модул. разъем на печатную плату; нажимная кнопка; O 0,8 мм; Шаг контактов 3,5 мм; 4-пол.; 0,50 mm; серые Wago 252-304

Name: 2-пров. модул. разъем на печатную плату; нажимная кнопка; O 0,8 мм; Шаг контактов 3,5 мм; 4-пол.; 0,50 mm; серые Wago 252-304
Brand: Wago
SKU: 252-304

Каталожный номер 252-304

2-пров. модул. разъем на печатную плату; нажимная кнопка; O 0,8 мм; Шаг контактов 3,5 мм; 4-пол.; 0,50 mm; серые Wago 252-304 Compact, 2-conductor PCB connectors with push-buttons and PUSH WIRE® connectionPush-in termination of solid conductors – conductor removal via push-buttonsDouble entries for power supply and distributionQuick and easy PCB replacementLoop connection is retained, even when unmatedGroup arrangement is possible without losing any polesKNX compatible...

2-пров. модул. разъем на печатную плату; нажимная кнопка; O 0,8 мм; Шаг контактов 3,5 мм; 4-пол.; 0,50 mm; серые Wago 252-304 - 2-пров. модул. разъем на печатную плату; нажимная кнопка; O 0,8 мм; Шаг контактов 3,5 мм; 4-пол.; 0,50 mm; серые Wago 252-304

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "151718" ["product_id"]=> string(6) "214397" ["id_1c"]=> NULL ["sku"]=> string(7) "252-304" ["sort"]=> string(1) "1" ["name"]=> string(7) "252-304" ["image_id"]=> NULL ["price"]=> float(151) ["primary_price"]=> string(8) "1.589426" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(151) ["unconverted_price"]=> float(1.58) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(151) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 151 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Компактные 2-проводные разъемы для печатных плат с кнопками и подключением PUSH WIRE®
Прямое подключение одножильных проводников; извлечение проводника при помощи кнопок
Двойные вводы для питания и распределения
Быстрая и простая замена печатной платы
Петля питания сохраняется даже при разъединении
Возможна групповая установка без потери полюсов
Совместимо с KNX

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы по	IEC/EN 60664-1
Номинальное напряжение (III / 3)	160 V
Номинальное импульсное напряжение (III / 3)	2,5 kV
Номинальное напряжение (III / 2)	160 V
Номинальное импульсное напряжение (III / 2)	2,5 kV
Номинальное напряжение (II / 2)	320 V
Номинальное импульсное напряжение (II / 2)	2,5 kV
Номинальный ток	2 A
Пояснение	(III / 2) — категория перенапряжения III / степень загрязнения 2

Одобрения по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	2 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	2 A

Одобрения по CSA

Стандарт

CSA

Данные соединения

Технология соединения	Плоско-пружинный зажим (PUSH WIRE)
Тип приведения в действие	Кнопка
Сечение одножильных проводников	0,14 … 0,5 мм² / 26 … 20 AWG
Диаметр проводника	0,4 … 0,8 мм
Длина снятия изоляции	6 … 7 мм / 0.24 … 0.28 inch
Угол подвода проводника к печатной плате	0 °
Число полюсов	4
Общее число потенциалов	4
Количество отдельных точек присоединения на изделие	1
Количество уровней	1

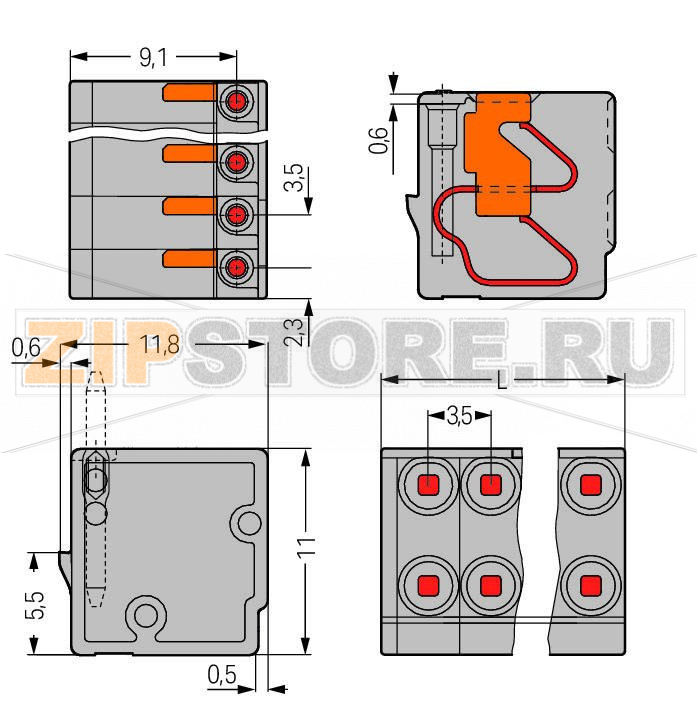

Геометрические данные

Шаг контактов	3,5 мм / 0.138 inch
Ширина	14,0 мм / 0.551 inch

Разъемное соединение

Тип контакта (втыковый разъем)	Розетка
Тип присоединения разъема	для печатных плат
Направление сочленения с платой	90 °

Контакт с платой

Тип вывода к плате

THT

Материалы

Цвет	серый
Группа изолирующих материалов	I
Материал изоляции	Полиамид (PA66)
Класс горючести по UL 94	V0
Материал зажимной пружины	медный сплав
Материал контактов	электролитическая медь (EСu)
Покрытие контактов	лужение
Масса	1,9 g

Требования к окружающей среде

Температурный диапазон

-60 … +105 °C

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	PL
GTIN	4055143959421
Код ТН ВЭД	85369010000

WAGO 252-304 — разъем на печатную плату с нажимными кнопками, предназначенный для быстрого и надежного подключения одножильных проводников без инструмента. Конструкция с PUSH WIRE® обеспечивает фиксацию при простом вводе проводника, а кнопки позволяют безопасно извлечь его при обслуживании. Разъем ориентирован на задачи в системах автоматизации зданий, освещения и низковольтной автоматики, где важны компактность, удобство групповой установки и сохранение цепи питания в режиме «прозрачной петли» при разъединении.

Двойные вводы позволяют организовывать сквозное питание нескольких устройств без дополнительных клемм, а втыковое соединение облегчает замену или ремонт платы без демонтажа проводки. Прямой ввод проводника под нулевым углом к плате снижает риск механических напряжений на пайку, а выводы THT обеспечивают прочность крепления в условиях вибраций и частых подключений. Совместимость с шинами зданий, включая KNX, делает WAGO 252-304 удобным интерфейсом для модулей датчиков, исполнительных устройств и источников питания.

Причины поломок:

Превышение допустимого тока или нагрев из-за плохого контакта (неправильная зачистка изоляции, загрязнение, несоответствующее сечение проводника).
Использование многожильных проводников без наконечников или несоответствующего диаметра, приводящее к снижению прижимного усилия.
Механические повреждения от чрезмерного усилия на кнопки, перекос при сочленении или частые циклы подключения сверх рекомендованных.
Дефекты пайки (холодная пайка, трещины колец пайки) после волновой пайки или из-за вибраций.
Коррозия контактов при воздействии агрессивных сред, конденсата, пыли и флюсов.
Тепловое старение материала корпуса при длительной работе на верхней границе температур.

Как понять, что запчасть вышла из строя:

Периодические обрывы связи на шине или нестабильная работа подключенного модуля.
Нагрев, потемнение или деформация корпуса вокруг точки соединения, запах гари.
Ослабление фиксации: проводник легко вынимается без нажатия на кнопку.
Окисление или зелёный налет на контактах, следы влаги/флюса.
Трещины в зоне пайки, матовые непропаянные участки; изменение формы кнопок.
Рост переходного сопротивления по результатам измерения, искрение при нагрузке.

Рекомендации по уходу и эксплуатации:

Используйте одножильные проводники требуемого сечения, соблюдайте длину зачистки и вставляйте до упора.
Для многожильных проводников применяйте наконечники; не превышайте паспортные токовые нагрузки.
Периодически проводите визуальный осмотр: чистота, отсутствие трещин, обесцвечивания и следов перегрева.
Делайте контрольный «pull-test» после монтажа и выборочные проверки сопротивления контакта.
Держите разъем в чистоте; удаляйте пыль сухой щеткой, избегайте агрессивных растворителей.
Соблюдайте профиль пайки для THT, не подвергайте изделие повторной термообработке без необходимости.
При проектировании учитывайте разгрузку натяжения и минимизируйте вибрации; корректно подбирайте ответный разъем серии 252.
Эксплуатируйте в допустимом температурном диапазоне и обеспечивайте вентиляцию для отвода тепла.

Применение WAGO 252-304 позволяет ускорить сервис и снизить простои: модуль можно оперативно заменить, сохранив петлю питания благодаря сквозной архитектуре. При соблюдении правил монтажа и регулярной профилактике разъем обеспечивает стабильное соединение в системах автоматики и освещения на протяжении всего жизненного цикла оборудования.
