В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.
Номинальные значения по IEC/EN 60664-1
| Норматив (стандарт) | IEC/EN 61984 |
| Номинальное напряжение (III / 3) | 500 V |
| Номинальное импульсное напряжение (III / 3) | 6 kV |
| Номинальный ток | 32 A |
| Примечание (номиналы) | (III / 3) — категория перенапряжения III / степень загрязнения 3 |
| Технология соединения | CAGE CLAMP® |
| Способ приведения в действие | Инструмент |
| Материал подключаемого проводника | Медь |
| Номинальное сечение | 4 мм² |
| Одножильные жесткие проводники | 0,08 … 4 мм² / 28 … 12 AWG |
| Гибкие многожильные проводники | 0,08 … 4 мм² / 28 … 12 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 inch |
| Количество полюсов | 5 |
| Общее число точек соединения | 10 |
| Общее число потенциалов | 5 |
| Тип проводки | Фронтальное подключение |

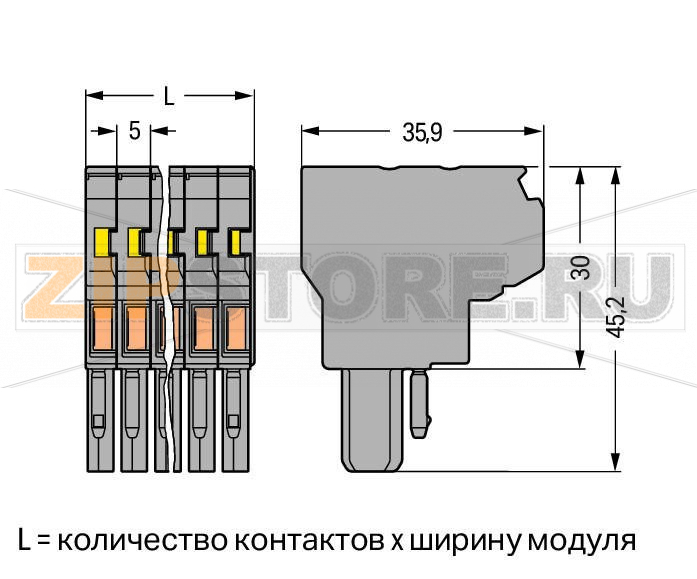

| Ширина | 25 мм / 0.984 inch |
| Высота | 45,2 мм / 1.78 inch |
| Длина | 35,9 мм / 1.413 inch |
| Ширина модуля | 5 мм / 0.197 inch |
| Маркировочный уровень | Боковая маркировка |
| Тип контакта (разъем) | Гнездо (female) |
| Тип подключения разъема | Для проводников |
| Цвет | Серый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,422 MJ |
| Вес | 26 g |
| Товарная группа | 18 (X-COM-System) |
| Тип упаковки | BOX (коробка) |
| Страна происхождения | PL (Польша) |
| GTIN | 4044918474054 |
| Код ТН ВЭД | 85366990990 |

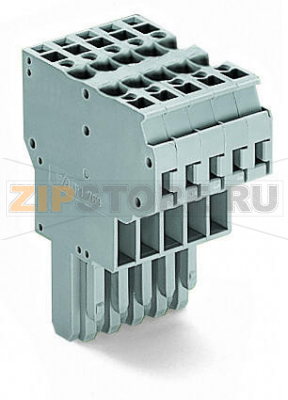

WAGO 769-125 — 5-полюсная розетка (женская часть) системы X-COM с пружинной технологией CAGE CLAMP для медных проводников сечением до 4 мм². Это компактное решение для быстрого и надежного монтажа в шкафах управления, на оборудовании и в системах автоматизации. Фронтальное подключение упрощает укладку кабелей, а инструментальное управление зажимом обеспечивает стабильный контакт при повторных операциях подключения. Корпус из PA66 стойко переносит механические нагрузки, а серый цвет поддерживает стандартную маркировку оборудования. Соединитель рассчитан на 32 А и 500 В в категориях перенапряжения/степени загрязнения (III/3), однако по EN 61984 не предназначен для коммутаций под нагрузкой — втыкание/вынимание допускается только при снятом напряжении.
Наиболее типичные причины неисправностей розетки WAGO 769-125 связаны с превышением электрических и тепловых нагрузок, неправильной подготовкой жил и механическими повреждениями. Перегрев от токов выше номинальных или из‑за повышенного переходного сопротивления (неправильная длина зачистки, загрязнение, неполная вставка проводника) может привести к потемнению изоляции и ослаблению пружины. Повреждения зажимного механизма возникают при использовании неподходящего инструмента или чрезмерном усилии. Влажность, агрессивные среды и проводники из неподходящих материалов (например, алюминий) повышают риск коррозии и ухудшения контакта. Чрезмерное число циклов сочленения с ответной частью или перекос при стыковке могут деформировать контактные гнезда.
Признаки выхода из строя включают локальный нагрев, запах перегрева, изменение цвета корпуса, следы оплавления или копоти, люфт проводника в гнезде, нестабильный контакт при вибрации, периодические отключения цепи. Электрически неисправность проявляется повышенным падением напряжения на полюсе под нагрузкой, нагревом клеммы относительно соседних, а также нестабильными показаниями при проверке сопротивления/непрерывности. Если пружина не удерживает жилу после штатной вставки или заметна деформация контактной зоны, изделие следует заменить.
Рекомендации по уходу и эксплуатации: монтируйте и размыкайте WAGO 769-125 только при снятом напряжении. Соблюдайте диапазоны сечений и длину зачистки 8–9 мм, используйте подходящий инструмент для приведения в действие зажима. Для тонких многожильных проводов предпочтительно применять наконечники (при необходимости по проекту). Перед подключением удаляйте загрязнения, не используйте смазки и агрессивные химические средства. Исключите механические нагрузки на проводник (натяжение, перекос), контролируйте фиксацию: проводник не должен выдергиваться при легком потягивании. Обеспечивайте достаточное охлаждение и не допускайте длительной работы при токах выше расчетных. Периодически осматривайте разъем на предмет следов перегрева и загрязнений; при обнаружении дефектов заменяйте узел целиком — ремонт пружинного механизма не предусмотрен.
Соблюдение этих рекомендаций, корректная стыковка с совместимыми ответными разъемами X-COM и работа в пределах паспортных значений обеспечат длительную и безопасную эксплуатацию розетки WAGO 769-125.
| Производитель | Wago |
| Тип запчасти | Розетка |
| Заказ кратно | 20 |
| Минимальный заказ | 20 |
| Вес | 0 кг |
