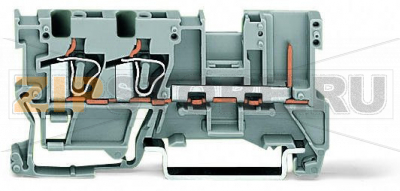

2-проводные / 1-контактные базовые клеммы; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 769-251

Name: 2-проводные / 1-контактные базовые клеммы; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 769-251
Brand: Wago
SKU: 769-251

Каталожный номер 769-251

2-проводные / 1-контактные базовые клеммы; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 769-251 - 2-проводные / 1-контактные базовые клеммы; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 769-251

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "151726" ["product_id"]=> string(6) "214405" ["id_1c"]=> NULL ["sku"]=> string(7) "769-251" ["sort"]=> string(1) "1" ["name"]=> string(7) "769-251" ["image_id"]=> NULL ["price"]=> float(107) ["primary_price"]=> string(8) "1.126282" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(107) ["unconverted_price"]=> float(1.12) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(107) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 107 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные параметры по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60947-7-1
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	32 A
Примечание (к номинальным параметрам)	Категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения	Пружинная технология CAGE CLAMP®
Тип приведения в действие	Инструмент
Материалы подключаемых проводников	Медь
Номинальное поперечное сечение	4 мм²
Одножильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Общее число точек подключения	2
Общее число потенциалов	1
Число уровней	1
Тип проводки	Фронтальное подключение

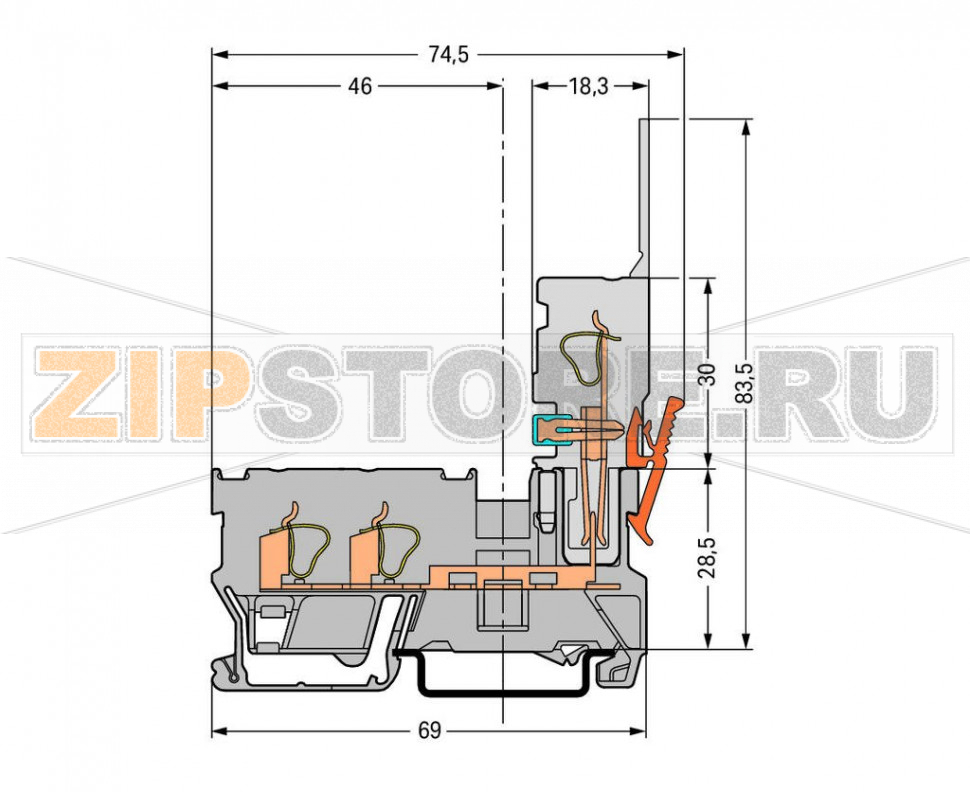

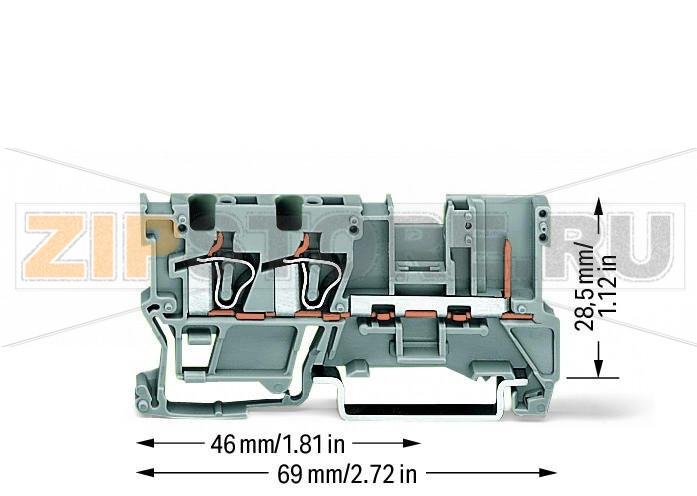

Геометрические данные

Ширина	5 мм / 0.197 inch
Высота от верхней кромки DIN-рейки	28,5 мм / 1.122 inch
Длина	69 мм / 2.717 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Центральная маркировка

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,134 MJ
Вес	7,8 g

Коммерческие данные

Группа товаров	18 (X-COM-System)
Тип упаковки	Коробка (BOX)
Страна происхождения	Германия (DE)
GTIN	4044918554770
Код ТН ВЭД	85366990990

Базовая клемма WAGO 769-251 — решение для надежного и быстрого монтажа в системах управления, распределительных щитах и машиностроении. Конструкция рассчитана на установку на стандартную DIN-рейку и совместима с модульной системой X-COM®, что упрощает расширение, маркировку и обслуживание. Пружинная технология CAGE CLAMP обеспечивает стабильный контакт без последующей подтяжки и устойчива к вибрациям и термоциклам, что особенно важно при эксплуатации в промышленной среде.

Клемма позволяет оперативно выполнять подключение медных проводников, включая одножильные и тонкие многожильные. Фронтальная проводка облегчает доступ к контактам в тесных шкафах, а центральная зона маркировки помогает поддерживать наглядность схемы и снижает риск ошибок при подключении. Благодаря продуманной геометрии, изделие экономит место на рейке и допускает использование стандартной оснастки и аксессуаров для тестирования, перемычек и маркировки.

Типичные причины неисправностей

Перегрев из‑за несоответствия токовой нагрузке, неправильного выбора сечения проводника или длительных токовых перегрузок.
Повышенное переходное сопротивление при некорректной подготовке жилы (неправильная длина зачистки, обрыв отдельных проволок, загрязнение контактной зоны).
Механические повреждения пружинного зажима или корпуса из‑за использования неподходящего инструмента, чрезмерного усилия, ударных нагрузок.
Эксплуатация с материалами, не предусмотренными производителем (например, алюминиевые проводники) и связанные с этим электрохимические эффекты.
Попадание пыли, влаги, агрессивных химических веществ, что ведет к коррозии и деградации контактов.
Последствия коротких замыканий и импульсных перенапряжений.

Как понять, что клемма вышла из строя

Следы перегрева: потемнение, запах нагретого пластика, оплавления, обесцвечивание корпуса.
Повышение температуры в рабочем режиме или заметный нагрев проводника в точке подключения.
Ослабление зажима: проводник можно вытянуть без усилия, ощущается люфт, ухудшается фиксация на DIN‑рейке.
Трещины, сколы, деформация корпуса, повреждение маркировочной зоны.
Рост падения напряжения/переходного сопротивления по сравнению с соседними клеммами при одинаковой нагрузке.
Неполная посадка или фиксация ответной части при разъемном подключении в составе системы X‑COM®.

Рекомендации по эксплуатации и уходу

Использовать только медные проводники, соблюдать рекомендуемую длину зачистки и применять подходящий инструмент для приведения зажима в действие.
Для тонких многожильных жил предпочтительно использовать наконечники‑гильзы; следить за чистотой контактной зоны.
Периодически выполнять визуальный осмотр: отсутствие нагара, трещин, люфта, корректность посадки на рейке и целостность маркировки.
Соблюдать электрические и климатические условия эксплуатации, избегать длительных перегрузок и импульсных воздействий сверх предусмотренных уровней.
Не допускать контакта с агрессивными средами; поддерживать сухость и чистоту внутри шкафа, обеспечить нормальную вентиляцию.
При обслуживании не прикладывать избыточные усилия к пружинному механизму и не использовать поврежденные проводники; при выявлении дефектов клемму заменить.
Для упорядочения схемы применять стандартные перемычки и маркировку; фиксировать модули на рейке упорами, исключая смещение при вибрации.

WAGO 769-251 рациональна при серийной сборке и регламентном сервисе: сокращает время монтажа, минимизирует риск ослабления контактов и проста в диагностике. Соблюдение описанных рекомендаций позволяет поддерживать надежную работу узла на всем сроке службы оборудования.
