2-проводные клеммы для печатных плат; 0,75 мм; Шаг контактов 5/5,08 мм; 48-пол.; PUSH WIRE®; 0,75 mm; серые Wago 254-198

Name: 2-проводные клеммы для печатных плат; 0,75 мм; Шаг контактов 5/5,08 мм; 48-пол.; PUSH WIRE®; 0,75 mm; серые Wago 254-198
Brand: Wago
SKU: 254-198

Каталожный номер 254-198

2-проводные клеммы для печатных плат; 0,75 мм; Шаг контактов 5/5,08 мм; 48-пол.; PUSH WIRE®; 0,75 mm; серые Wago 254-198 Клеммные колодки с зажимом PUSH WIRE®, приводимым в действие при помощи отвертки.Зажим одножильных проводников и тонкожильных проводников с наконечниками путем вставкиТестовый разъем для тестового штекера O 2 ммЭкономит место на печатной плате, всего 8,9 мм глубиной...

2-проводные клеммы для печатных плат; 0,75 мм; Шаг контактов 5/5,08 мм; 48-пол.; PUSH WIRE®; 0,75 mm; серые Wago 254-198 - 2-проводные клеммы для печатных плат; 0,75 мм; Шаг контактов 5/5,08 мм; 48-пол.; PUSH WIRE®; 0,75 mm; серые Wago 254-198

Розничная цена

9.58 $ с НДС

array(34) { ["id"]=> string(6) "165992" ["product_id"]=> string(6) "228607" ["id_1c"]=> NULL ["sku"]=> string(7) "254-198" ["sort"]=> string(1) "0" ["name"]=> string(7) "254-198" ["image_id"]=> NULL ["price"]=> float(911) ["primary_price"]=> string(8) "9.589186" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(911) ["unconverted_price"]=> float(9.58) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(911) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "5" ["min_zakaz"]=> string(1) "5" ["weight"]=> object(shopDimensionValue)#1051 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 911 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

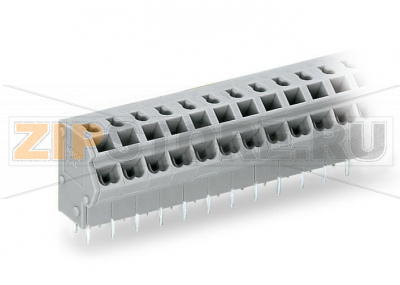

Клеммные колодки с зажимом PUSH WIRE®, приводимым в действие при помощи отвертки.
Зажим одножильных проводников и тонкожильных проводников с наконечниками путем вставки
Тестовый разъем для тестового штекера O 2 мм
Экономит место на печатной плате, всего 8,9 мм глубиной

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV

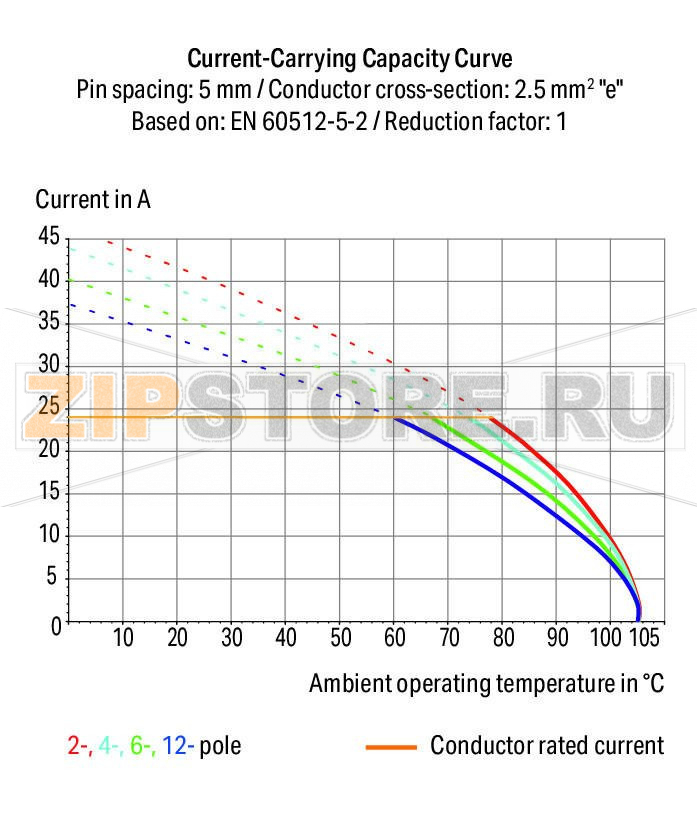

Номинальный ток	10 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	10 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	10 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение плоско-пружинным зажимом
Actuation type	Operating tool
Размеры одножильных проводников	0,25 … 0,75 mm? / 22 … 18 AWG
Длина снятия изоляции	10 … 12 mm / 0.39 … 0.47 inch
Угол подвода проводника к печатной плате	45 °
Число полюсов	48
Общее число точек соединения	96
Общее число потенциалов	48
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

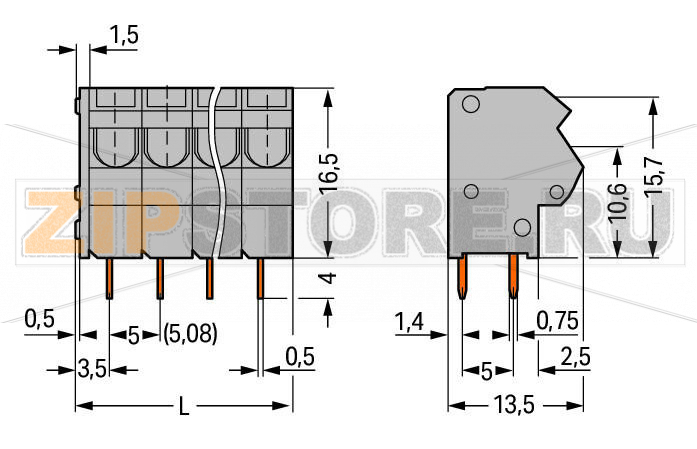

Geometrical Data

Шаг контактов	5/5,08 mm / 0.197/0.2 inch
Ширина	241,5 mm / 9.508 inch
Высота	20,5 mm / 0.807 inch
Высота от поверхности	16,5 mm / 0.65 inch
Длина	13,5 mm / 0.531 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	0,5 x 0,75 mm
Допуск диаметра отверстия	1,1 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, in line
Number of solder pins per potential	2

Material Data

Цвет	серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,918 MJ
Вес	54,9 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	PL
GTIN	4044918941310
Customs tariff number	85369010000

Характеристики

Производитель	Wago
Заказ кратно	5
Минимальный заказ	5
Вес	0 кг
