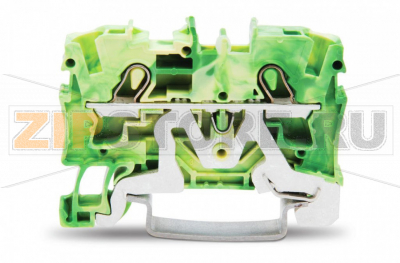

2-проводные клеммы с заземлением; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; зеленые-желто Wago 2004-1207

Каталожный номер 2004-1207
Розничная цена
2.11 $ с НДС ≈ 201 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Данные соединения

Технология соединения Push-in CAGE CLAMP®
Способ подключения Вставка (push-in)
Подключение с инструментом (при необходимости)
Материал подключаемых проводников Медь
Номинальное сечение 4 мм²
Размеры одножильных проводников 0,5 … 6 мм² / 20 … 10 AWG
Одножильные, подключение напрямую (push-in) 1,5 … 6 мм² / 14 … 10 AWG
Гибкие многожильные проводники 0,5 … 6 мм² / 20 … 10 AWG
Многожильные с изолированным наконечником 1,5 … 4 мм² / 18 … 12 AWG
Мин. для многожильных с изолированным наконечником (подключение вставкой) 1,5 … 4 мм² / 18 … 12 AWG
Длина зачистки 11 … 13 мм / 0.43 … 0.51 inch

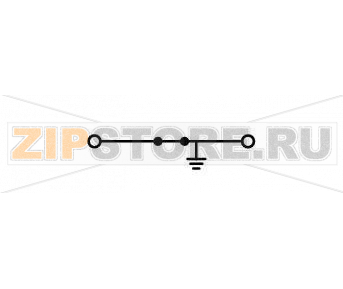

Общее число точек подключения 2
Общее число потенциалов 1
Количество уровней 1
Тип проводки Фронтальное подключение
Примечание (сечение проводника) В зависимости от характеристик проводника, через push-in можно подключать проводники и меньшего сечения.
Количество мест для перемычек 2

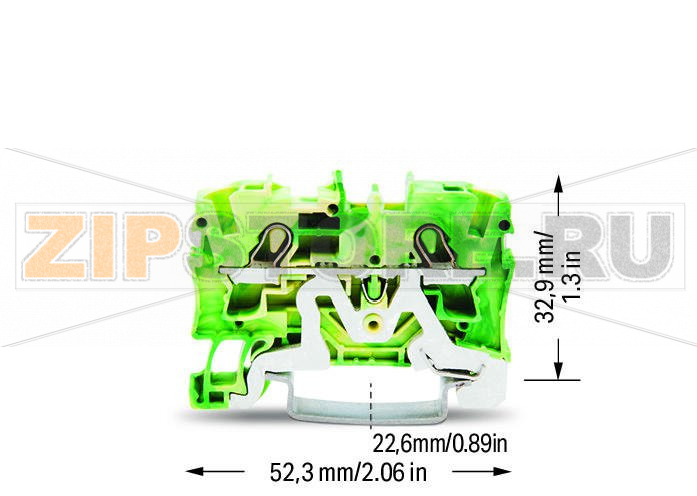

Геометрические данные

Ширина 6,2 мм / 0.244 inch
Высота от верхнего края DIN-рейки 32,9 мм / 1.295 inch
Длина 52,3 мм / 2.059 inch

Механические данные

Исполнение Горизонтальное
Тип монтажа DIN-рейка 35 мм
Маркировочный уровень Центральная / боковая маркировка

Данные по материалам

Цвет желто-зеленый
Изоляционный материал Полиамид (PA66)
Пожарная нагрузка 0,12 МДж
Вес 12,4 г

Коммерческие данные

Группа продукта 22 (TOPJOB S)
Тип упаковки BOX
Страна происхождения DE
GTIN 4017332071345
Код ТН ВЭД 85369010000

Назначение и область применения

2-проводная клемма заземления WAGO 2004-1207 — решение для подключения защитного проводника в распределительных щитах и шкафах управления. Конструкция на 35‑мм DIN-рейку, технология Push-in CAGE CLAMP® и желто‑зеленый корпус упрощают монтаж и визуальную идентификацию PE-потенциала. Клемма подходит для применений с повышенной безопасностью (Ex e II) при соблюдении требований по проектированию и эксплуатации, что делает ее актуальной для химической, нефтегазовой и общей промышленной автоматизации.

Конструктивные особенности

Пружинный зажим обеспечивает надежный контакт без периодической подтяжки, устойчив к вибрациям и перепадам температур. Возможность фронтального подключения ускоряет проводку в тесных пространствах, а центральная и боковая маркировка упрощают идентификацию цепей. Два гнезда для перемычек позволяют гибко распределять потенциал и связывать клеммы в группы. Контакт PE реализуется через металлическую ножку на DIN-рейку, формируя низкое переходное сопротивление к шине заземления.

Типичные причины отказов

  • Неправильная подготовка проводника: недостаточная/избыточная длина зачистки, повреждение жил, применение неподходящих наконечников.
  • Превышение допустимых токовых нагрузок и нагрев, ведущие к деградации изоляции и обесцвечиванию.
  • Загрязнение, попадание влаги, агрессивные среды, вызывающие коррозию контактных поверхностей.
  • Неправильный монтаж на DIN-рейку: неплотная посадка, плохой контакт PE с рейкой, окрашенная или окисленная поверхность рейки.
  • Механические повреждения от ударов, неправильного инструмента или чрезмерного усилия при монтаже.
  • Длительная работа вне температурного диапазона изделия, старение полиамида (PA66) при высокой температуре или УФ-воздействии.

Как понять, что клемма вышла из строя

  • Повышенная температура в зоне клеммы, потемнение или запах перегрева.
  • Люфт или самопроизвольное выскальзывание проводника при легком натяжении (потеря прижима).
  • Визуальные дефекты: трещины корпуса, следы оплавления, коррозия.
  • Повышенное переходное сопротивление PE: при измерении омметром между зажимом и DIN-рейкой сопротивление выше нормы.
  • Нестабильность контакта: мигание индикации цепей, периодические срабатывания защит вследствие плохого заземления.

Рекомендации по эксплуатации и уходу

  • Подготавливайте проводники согласно требованиям: ровная зачистка 11–13 мм, без “надрезов” жил; для гибких жил используйте соответствующие наконечники.
  • Используйте push-in для одножильных и жестких проводников, для гибких — вводите с инструментом по инструкции производителя.
  • Обеспечьте чистую, неокрашенную DIN-рейку с надежным заземлением шкафа; применяйте концевые ограничители для фиксации ряда клемм.
  • Не превышайте допустимую токовую нагрузку; контролируйте нагрев в эксплуатации, особенно при плотной установке.
  • Периодически выполняйте визуальный осмотр и тест «на выдергивание»; проверяйте целостность маркировки и отсутствие загрязнений.
  • Очищайте сухой щеткой или мягкой тканью; избегайте растворителей, способных повредить PA66.
  • В взрывоопасных зонах соблюдайте требования Ex e: применяйте совместимые аксессуары, поддерживайте порядок в проводке и защиту от ослабления соединений.
  • Для объединения потенциалов используйте фирменные перемычки WAGO, не применяйте самодельные решения.

WAGO 2004-1207 обеспечивает стабильное и безопасное подключение защитного проводника при минимальных трудозатратах на монтаж. Соблюдение правил подготовки проводов, правильная установка на DIN-рейку и периодический контроль состояния исключают большинство отказов и продлевают срок службы клеммной сборки.

Характеристики

Производитель Wago
Тип запчасти Клемма
Заказ кратно 1
Минимальный заказ 1
Вес 0 кг
Длина 52.3 мм
Ширина 6.2 м



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках 2-проводные клеммы с заземлением; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; зеленые-желто Wago 2004-1207.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена 2-проводные клеммы с заземлением; 4 mm; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm; зеленые-желто Wago 2004-1207 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
