Номинальные параметры по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 57 A |
| Номинальный ток (2) | 76 A |
| Примечание (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 600 V |
| Номинальный ток UL (Use Group B) | 65 A |
| Номинальное напряжение UL (Use Group C) | 600 V |
| Номинальный ток UL (Use Group C) | 65 A |
| Номинальное напряжение CSA (Use Group B) | 600 V |
| Номинальный ток CSA (Use Group B) | 65 A |
| Номинальное напряжение CSA (Use Group C) | 600 V |
| Номинальный ток CSA (Use Group C) | 65 A |
| Номинальное напряжение EN (Ex e II) | 550 V |
| Номинальный ток (Ex e II) | 51 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения | Вставное (Push-in) С обслуживанием инструментом (открытие зажима) |
| Материал подключаемых проводников | Медь |
| Номинальное сечение | 10 мм² |
| Размеры однопроволочных | 0,5 … 16 мм² / 20 … 6 AWG |
| Однопроволочные, прямое подключение | 4 … 16 мм² / 14 … 6 AWG |
| Многопроволочные тонкие | 0,5 … 16 мм² / 20 … 6 AWG |
| Многопроволочные с изолированным наконечником | 4 … 10 мм² / 12 … 8 AWG |
| Мин. многопроволочные с изол. наконечником, подключение вставкой | 4 … 10 мм² / 12 … 8 AWG |
| Длина снятия изоляции | 17 … 19 мм / 0.67 … 0.75 дюйм |
| Общее число точек соединения | 2 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (сечение проводника) | В зависимости от типа проводника может быть вставлен проводник меньшего сечения через push-in подключение. |
| Количество пазов для перемычек | 2 |

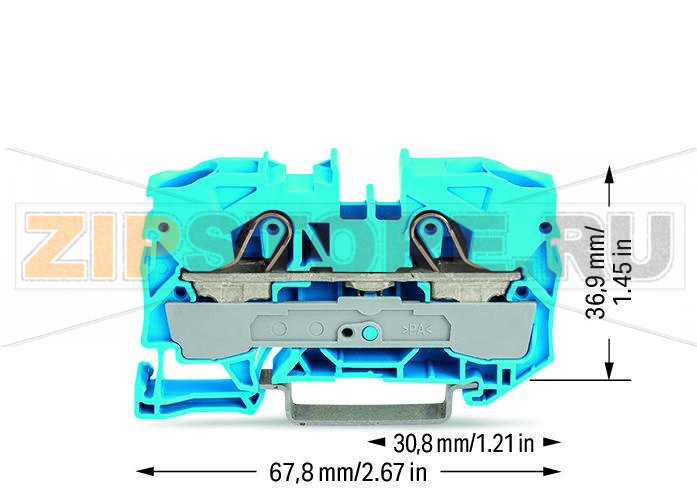

| Ширина | 10 мм / 0.394 inch |
| Высота от верхнего края DIN-рейки | 36,9 мм / 1.453 inch |
| Длина | 67,8 мм / 2.669 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная и боковая маркировка |
| Цвет | Синий |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,279 MJ |
| Вес | 17,3 g |
| Продуктовая группа | 22 (TOPJOB S) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4017332076166 |
| Код ТН ВЭД | 85369010000 |

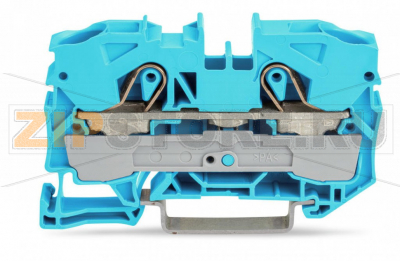

Двухпроводная проходная клемма WAGO 2010-1204 предназначена для построения надежных цепей управления и распределения в промышленных и коммерческих установках, включая зоны с повышенными требованиями к безопасности. Конструкция с пружинной технологией Push-in CAGE CLAMP обеспечивает быстрое подключение медных проводников без инструментов, а также стабильный контакт при вибрациях и термических циклах. Исполнение соответствует требованиям Ex e II и может применяться в системах искробезопасности Ex i при соблюдении правил проектирования.
Клемма подходит для монтажа на стандартные DIN-рейки 35 мм и поддерживает как боковую, так и центральную маркировку, что упрощает идентификацию цепей. Синий цвет корпуса традиционно используется для обозначения нулевого проводника в распределительных щитах и шкафах управления. Компактная геометрия помогает экономить место, а фронтальное подключение повышает удобство монтажа в плотных сборках. Два паза под перемычки позволяют аккуратно реализовать распределение потенциала и группирование цепей без дополнительных аксессуаров.
Типичные причины неисправностей включают: перегрев из-за превышения допустимого тока или ухудшенного теплоотвода; использование неподходящих проводников (например, алюминиевых) либо неправильное сечение; недостаточную длину зачистки, приводящую к неполному вводу жил; попадание агрессивных сред и влаги, вызывающих коррозию; механическое повреждение корпуса или пружинного узла при неаккуратной эксплуатации; многократные циклы подключений с нарушением рекомендаций по применению наконечников для тонких многопроволочных жил.
Признаки выхода из строя или ухудшения контакта: потемнение или обесцвечивание корпуса в зоне клемм; запах перегрева; следы оплавления или нагар; заметное повышение температуры при рабочей нагрузке; нестабильные показания, пропадание сигнала или скачки напряжения; увеличение падения напряжения на соединении; ослабление удержания проводника (проводник легко вытягивается при легком усилии). При выявлении подобных симптомов клемму рекомендуется заменить; повторное использование поврежденных элементов недопустимо.
Рекомендации по эксплуатации и уходу: применять только медные проводники с соответствующей подготовкой жил и рекомендуемой длиной зачистки; для тонких многопроволочных проводников использовать изолированные наконечники; избегать перегрузок по току и длительной работы в условиях сверхнормативных температур; обеспечивать достаточную вентиляцию и соблюдение расстояний, особенно в установках Ex; периодически проводить визуальный осмотр, проверять метки и плотность посадки проводников легким вытягивающим усилием; содержать клемму и DIN-рейку в чистоте, не применять растворители и абразивы — достаточно сухой мягкой салфетки; соблюдать условия хранения — сухое помещение, без конденсата и прямого УФ-излучения. При сервисе отключать питание, использовать подходящий инструмент для открытия зажимов, не превышать допустимые механические усилия.
Благодаря сочетанию пружинной технологии, совместимости с Ex e/Ex i и продуманной эргономики, WAGO 2010-1204 обеспечивает устойчивое и безопасное соединение в системах автоматизации, энергетики и промышленного распределения, снижая время монтажа и риски эксплуатационных отказов.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
| Длина | 67.8 мм |
| Ширина | 10 м |
