Номиналы по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 18 A |
| Номинальный ток (2) | 24 A |
| Примечание (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 600 V |
| Номинальный ток UL (Use Group B) | 15 A |
| Номинальное напряжение UL (Use Group C) | 600 V |
| Номинальный ток UL (Use Group C) | 15 A |
| Номинальное напряжение CSA (Use Group B) | 600 V |
| Номинальный ток CSA (Use Group B) | 15 A |
| Номинальное напряжение CSA (Use Group C) | 600 V |
| Номинальный ток CSA (Use Group C) | 15 A |
| Номинальное напряжение EN (Ex e II) | 550 V |
| Номинальный ток (Ex e II) | 17 A |
| Номинальный ток (Ex e II) с перемычкой | 16 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения | Вставка (Push-in) Инструмент (Operating tool) |
| Материал проводника | Медь |
| Номинальное сечение проводника | 1,5 mm² |
| Одножильные проводники | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Одножильные, прямое подключение | 0,75 … 2,5 mm² / 18 … 14 AWG |
| Гибкие многожильные проводники | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Гибкие с изолированным наконечником | 0,75 … 1,5 mm² / 18 … 16 AWG |
| Мин. гибкие с изолир. наконечником (вставкой) | 0,75 … 1,5 mm² / 18 … 16 AWG |
| Длина зачистки | 9 … 11 mm / 0.35 … 0.43 inch |

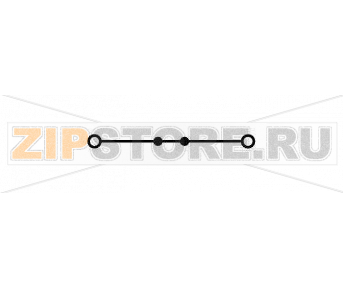

| Общее число точек соединения | 2 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | С фронтальным подключением |
| Примечание (сечение проводника) | В зависимости от характеристик проводника возможна вставка проводника меньшего сечения (Push-in). |
| Количество пазов для перемычек | 2 |

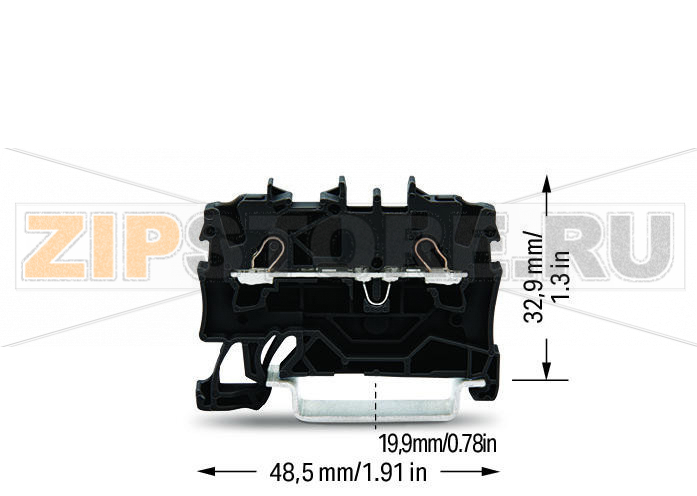

| Ширина | 4,2 mm / 0.165 inch |
| Высота от верхнего края DIN-рейки | 32,9 mm / 1.295 inch |
| Длина | 48,5 mm / 1.909 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная и боковая маркировка |
| Цвет | Чёрный |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,074 MJ |
| Вес | 3,5 g |
| Группа продукции | 22 (TOPJOB S) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454537371 |
| Код ТН ВЭД | 85369010000 |

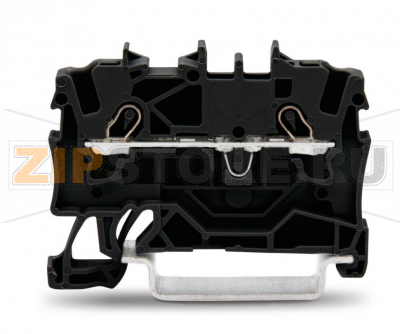

2‑проводная проходная клемма WAGO 2001‑1205 предназначена для быстрых и надёжных подключений в распределительных шкафах и щитах управления. Конструкция на пружинной технологии Push‑in CAGE CLAMP обеспечивает устойчивый контакт при вибрациях и отсутствует необходимость в подтяжке в процессе эксплуатации. Клемма поддерживает фронтальное подключение, что упрощает укладку проводов в узких пространствах, а наличие двух пазов под перемычки позволяет гибко группировать цепи и выполнять распределение потенциалов. Центральная и боковая зоны маркировки обеспечивают удобную идентификацию цепей при обслуживании.
Изделие ориентировано на применение в промышленной автоматике, машиностроении, энергетике, а также в процессных отраслях, где предъявляются повышенные требования к безопасности и надёжности соединений. Совместимость с исполнениям Ex e II позволяет использовать клемму в зонах повышенной взрывобезопасности при условии соблюдения требований к оболочкам, кабельным вводам и монтажу. Материал корпуса — износостойкий полиамид, устойчивый к большинству эксплуатационных факторов в шкафах управления.
Основные причины отказов клеммного соединения — термическое перегревание из-за превышения допустимой нагрузки или повышенного переходного сопротивления, использование неподходящих по типу и сечению проводников, неправильная подготовка жил (недостаточная зачистка, деформированные или неподходящие наконечники), механические повреждения корпуса или пружинного контакта при грубом воздействии инструментом, воздействие агрессивной химической среды и влаги, а также длительная эксплуатация при температуре выше допустимой для материала изоляции. В зонах Ex дополнительным фактором риска является нарушение герметичности оболочки или некорректная прокладка проводников.
Признаки неисправности: потемнение или оплавление пластика, запах перегрева, следы копоти у точки контакта, изменение жёсткости посадки проводника (провод легко выдёргивается или, наоборот, не фиксируется), видимые трещины и деформации, зелёные или белые окислы на медных жилах, а также периодические пропадания сигнала или падение напряжения под нагрузкой. При диагностике обращайте внимание на локальный нагрев клеммы под рабочим током, а также на изменение сопротивления цепи. Любой из перечисленных симптомов — повод заменить клемму и переподготовить соединение.
Рекомендации по эксплуатации и уходу: используйте только медные проводники соответствующего класса гибкости, соблюдайте рекомендованную длину зачистки и применяйте качественные втулочные наконечники нужного размера. При вставке проводника используйте режим Push‑in для одножильных и многожильных с наконечником; для гибких без наконечника открывайте зажим только штатным инструментом в предназначенном слоте. Не превышайте допустимую токовую нагрузку на клемму и общую нагрузку на перемычки; проверяйте их корректную установку и плотность посадки. Периодически проводите визуальный осмотр на предмет следов нагрева, загрязнения и ослабления соединений, очищайте сжатым воздухом или мягкой щёткой, избегайте агрессивных растворителей. Обеспечьте правильную фиксацию на DIN‑рейке с ограничителями края и используйте торцевые крышки по требованию. В взрывоопасных зонах монтируйте клеммы только в сертифицированных оболочках, соблюдайте радиусы изгиба, минимальные расстояния утечки и пути перекрытия. При обнаружении трещин, оплавлений или нарушений фиксации клемму следует заменить — ремонт неподвижных контактов не допускается.
| Производитель | Wago |
| Заказ кратно | 100 |
| Минимальный заказ | 100 |
| Вес | 0 кг |
