Номинальные данные по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное рабочее напряжение (III / 3) | 800 V |
| Номинальное импульсное выдерживаемое напряжение (III / 3) | 8 kV |
| Номинальный ток | 24 A |
| Номинальный ток (2) | 32 A |
| Примечание (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (группа применения B) | 600 V |
| Номинальный ток UL (группа применения B) | 20 A |
| Номинальное напряжение UL (группа применения C) | 600 V |
| Номинальный ток UL (группа применения C) | 20 A |
Сертификация по CSA
| Номинальное напряжение CSA (группа применения B) | 600 V |
| Номинальный ток CSA (группа применения B) | 20 A |
| Номинальное напряжение CSA (группа применения C) | 600 V |
| Номинальный ток CSA (группа применения C) | 20 A |
Информация по взрывозащите (Ex)
| Номинальное напряжение по EN (Ex e II) | 550 V |
| Номинальный ток (Ex e II) | 22 A |
| Номинальный ток (Ex e II) с перемычкой | 20 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип активации | Push-in; обслуживание инструментом |
| Материал проводника | Медь |
| Номинальное сечение | 2,5 мм² |
| Однопроволочные (жёсткие) проводники | 0,25 … 4 мм² / 22 … 12 AWG |
| Однопроволочные, прямое вставление | 0,75 … 4 мм² / 18 … 12 AWG |
| Многопроволочные (тонкие) проводники | 0,25 … 4 мм² / 22 … 12 AWG |
| Многопроволочные с изолированным наконечником | 1 … 2,5 мм² / 18 … 14 AWG |
| Мин. сечение для прямого вставления (с изолированным наконечником) | 1 … 2,5 мм² / 18 … 14 AWG |
| Длина зачистки | 10 … 12 мм / 0.39 … 0.47 inch |
| Общее число точек соединения | 2 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (сечение проводника) | В зависимости от характеристик проводника, возможно вставление методом push-in провода меньшего сечения. |
| Количество пазов для перемычек | 2 |

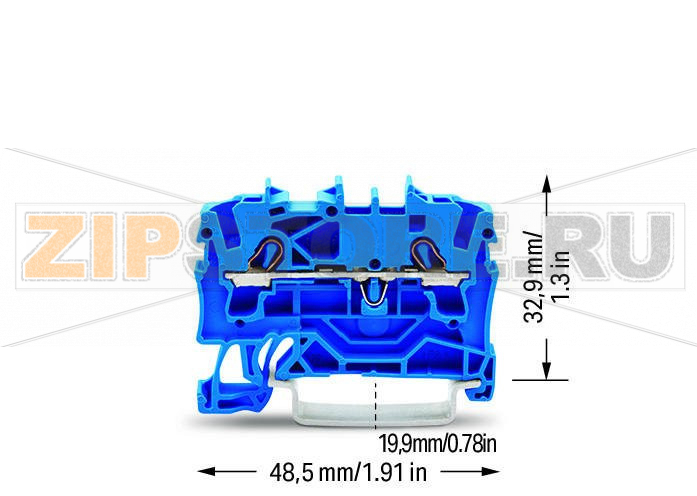

| Ширина | 5,2 мм / 0.205 inch |
| Высота от верхнего края DIN-рейки | 32,9 мм / 1.295 inch |
| Длина | 48,5 мм / 1.909 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная / боковая маркировка |
| Цвет | Синий |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,109 MJ |
| Вес | 4,9 g |
| Продуктовая группа | 22 (TOPJOB S) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4017332999175 |
| Код ТН ВЭД | 85369010000 |

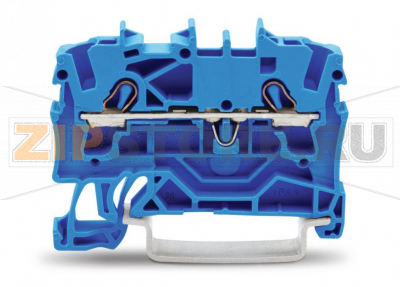

Двухпроводная проходная клемма WAGO 2002-1204 предназначена для быстрого и надежного подключения медных проводников в распределительных шкафах и на производственных объектах. Конструкция на DIN‑рейку 35 мм обеспечивает совместимость с типовыми монтажными системами, а технология Push‑in CAGE CLAMP упрощает монтаж: однопроволочные и некоторые многопроволочные проводники вводятся прямой вставкой, обеспечивая стабильный контакт без дополнительной затяжки. Синее исполнение удобно для маркировки цепей нейтрали или intrinsically safe (Ex i), а наличие боковой и центральной маркировки упорядочивает проводку и ускоряет обслуживание. Допуски по Ex e II и Ex i позволяют применять клемму в зонах с повышенными требованиями к взрывозащите при соблюдении правил проектирования и выбора кабелей.
Основные причины отказов клемм в эксплуатации связаны не с узлом зажима, а с нарушениями монтажа и режимов работы. Наиболее типичные: применение неподходящего сечения или типа проводника, недостаточная длина зачистки, попадание изоляции в зону контакта, использование неопрессованных гибких жил без наконечников в условиях вибраций, загрязнение и коррозия контактной зоны, перегрев вследствие превышения токовой нагрузки или ослабленного контакта, механические повреждения корпуса при неправильной установке на рейку, а также воздействие агрессивных сред и температур за пределами допуска материала корпуса. Неправильный выбор или установка перемычек может вызывать локальный нагрев и пробой изоляции.
О выходе из строя клеммы WAGO 2002-1204 сигнализируют: потемнение, оплавление или трещины корпуса, запах перегрева, изменение цвета маркировки, следы копоти возле отверстий, повышенная температура клеммы под нагрузкой, выпадение или лёгкое выдергивание проводника, нестабильные показания напряжения на нагрузке, искрение при касании, а также заметное увеличение падения напряжения на клемме по сравнению с соседними соединениями. При визуальном осмотре обратите внимание на целостность пружинного узла и отсутствие коррозии на токоведущих частях.
Рекомендации по эксплуатации и уходу включают: соблюдение допустимого диапазона сечений и правильной длины зачистки; использование изолированных наконечников для тонких многопроволочных жил; аккуратную вставку проводника до упора с контролем фиксации; периодическую термографию или контроль нагрева под нагрузкой; регулярный визуальный осмотр на предмет загрязнения и механических дефектов; недопущение попадания влаги, агрессивных химических веществ и проводящей пыли; применение совместимых перемычек и корректную их установку; поддержание читаемой маркировки для исключения ошибок при обслуживании. Для взрывоопасных зон необходимо выполнять требования соответствующих стандартов, обеспечивать развязку искробезопасных цепей и использовать кабели, согласованные с типом защиты Ex e/Ex i. При любых признаках перегрева или повреждения клемму следует заменить, а причину возникновения дефекта — устранить.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
| Длина | 48.5 мм |
| Ширина | 5.2 м |
