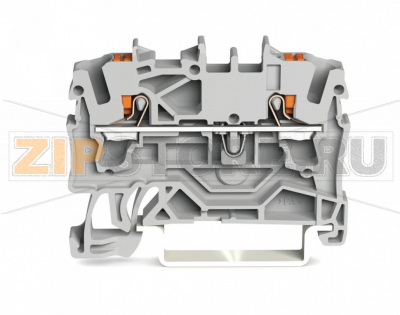

2-проводные проходные клеммы; с нажимной кнопкой; 2,5 мм; с тестовым портом; подходят для исполнений Ex e II; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2202-1201

Каталожный номер 2202-1201
Розничная цена
0.79 $ с НДС ≈ 76 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Электрические данные

Номиналы по IEC/EN 60664-1

Стандарт IEC/EN 60947-7-1
Номинальное напряжение (III / 3) 800 V
Номинальное импульсное напряжение (III / 3) 8 kV
Номинальный ток 24 A
Номинальный ток (вариант 2) 32 A
Пояснение к номиналам Категория перенапряжения III / Степень загрязнения 3

Сертификация по UL 1059

Стандарт UL 1059
Номинальное напряжение UL (Use Group B) 600 V
Номинальный ток UL (Use Group B) 20 A
Номинальное напряжение UL (Use Group C) 600 V
Номинальный ток UL (Use Group C) 20 A

Данные соединения

Технология соединения Push-in CAGE CLAMP®
Тип приведения в действие Вставка (push-in); нажимная кнопка; инструмент
Материал проводников Медь
Номинальное поперечное сечение 2,5 мм²
Размеры одножильных проводников 0,25 … 4 мм² / 22 … 12 AWG
Одножильные, прямое подключение (push-in) 0,75 … 4 мм² / 18 … 12 AWG
Тонкие многожильные проводники 0,25 … 4 мм² / 22 … 12 AWG
Многожильные с изолированным наконечником 1 … 2,5 мм² / 18 … 14 AWG
Мин. многожильные с изолированным наконечником (push-in) 1 … 2,5 мм² / 18 … 14 AWG
Длина снятия изоляции 10 … 12 мм / 0.39 … 0.47 inch
Общее число точек соединения 2
Общее число потенциалов 1
Количество уровней 1
Тип подключения Фронтальное
Примечание (поперечное сечение проводника) В зависимости от типа проводника возможна вставка через push-in проводника меньшего сечения.
Число пазов для перемычек 2

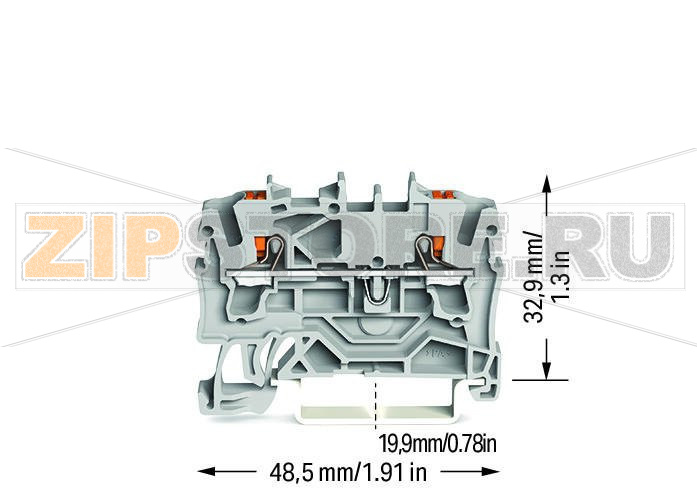

Геометрические данные

Ширина 5,2 мм / 0.205 inch
Высота от верхнего края DIN-рейки 32,9 мм / 1.295 inch
Длина 48,5 мм / 1.909 inch

Механические данные

Исполнение Горизонтальное
Тип монтажа DIN-рейка 35 мм
Маркировочный уровень Центральная и боковая маркировка

Материалы

Цвет Серый
Изоляционный материал Полиамид (PA66)
Пожарная нагрузка 0,113 MJ
Вес 5,3 g

Коммерческие данные

Тип упаковки BOX
Страна происхождения DE
GTIN 4055143848497
Код ТН ВЭД 85369010000

Двухпроводная проходная клемма WAGO 2202-1201 предназначена для надежного и быстрого подключения медных проводников в шкафах управления и распределительных устройствах. Нажимная кнопка в сочетании с технологией Push-in CAGE CLAMP обеспечивает стабильный контакт без поджатия со временем, устойчивость к вибрациям и ускоряет монтаж. Наличие тестового порта упрощает диагностику и обслуживание, позволяя выполнять измерения без разборки цепи. Клемма устанавливается на стандартные DIN-рейки 35 мм и поддерживает как центральную, так и боковую маркировку для наглядной идентификации цепей. Конструкция и используемые материалы ориентированы на эксплуатацию в промышленной среде; изделие может применяться в установках повышенной безопасности (Ex e II) при соблюдении требований соответствующих стандартов и рекомендаций производителя.

Решение ориентировано на задачи в машиностроении, энергетике, АСУ ТП, зданиях и инфраструктуре. WAGO 2202-1201 позволяет оптимизировать пространство в шкафу за счет узкого корпуса, организовать шины сигналов с помощью стандартных перемычек и упростить периодические проверки через встроенный тестовый порт. Фронтальное подключение облегчает доступ в плотном монтаже, а качественный полиамид корпуса устойчив к механическим воздействиям и нагреву в пределах штатных режимов.

Типичные причины поломок

  • Неверный подбор проводника: несоответствие сечения и типа (использование немедных жил, неподходящих наконечников).
  • Нарушение технологии монтажа: неправильная длина снятия изоляции, повреждение жилы при заготовке, вставка загрязненного или окисленного проводника.
  • Перегрев из-за повышенного переходного сопротивления (ослабленный контакт, многократные перегибы жилы в зоне зажима).
  • Превышение электрических нагрузок или импульсных перенапряжений относительно условий применения.
  • Механические воздействия: удар, перекос на DIN-рейке, чрезмерное натяжение кабеля.
  • Агрессивная среда: конденсат, коррозионно-активные пары, загрязнения, не совместимые с материалом корпуса.

Как понять, что клемма вышла из строя

  • Повышенный нагрев, потемнение или изменение цвета пластика, запах перегрева.
  • Следы оплавления, обугливания, дуговых пробоев на корпусе или в зоне контакта.
  • Ослабление удержания проводника, самопроизвольное выдергивание или люфт.
  • Атипичное падение напряжения/рост сопротивления цепи, нестабильные показания при измерениях через тестовый порт.
  • Трещины корпуса, повреждение нажимной кнопки, нарушение фиксации на DIN-рейке.
  • Следы коррозии на токоведущих частях или сильное загрязнение внутри клеммы.

Рекомендации по уходу и эксплуатации

  • Подбирать сечение и тип проводника согласно требованиям производителя; использовать качественные наконечники и правильную длину зачистки.
  • Вставку через push-in выполнять для соответствующих по жесткости проводников; для демонтажа пользоваться кнопкой и инструментом.
  • Периодически проводить визуальный осмотр: отсутствие нагрева, потемнений, трещин, проверка надежности удержания жилы легким вытягиванием.
  • Поддерживать чистоту в шкафу, избегать попадания пыли и влаги; очищать нейтральными неагрессивными средствами, не использовать растворители.
  • Соблюдать правила разводки и разгрузки кабелей, не допускать изгибов и натяжений у точки зажима.
  • При применении в Ex e II учитывать требования стандартов и использовать совместимые компоненты (корпуса, заглушки, перегородки, перемычки) согласно документации.
  • Выполнять контрольные измерения через тестовый порт при регламентных проверках, при необходимости обновлять маркировку.

Следуя этим рекомендациям, клемма WAGO 2202-1201 сохранит электрическую и механическую надежность в течение всего срока службы, обеспечивая безопасную и предсказуемую работу распределительных цепей.

Характеристики

Производитель Wago
Тип запчасти Клемма
Заказ кратно 100
Минимальный заказ 100
Вес 0 кг
Длина 48.5 мм
Ширина 5.2 м
