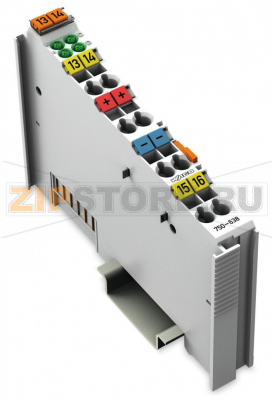

2 прямой/вычитающий счетчик; 16 бит; 500 Гц; светло-серые Wago 750-638

Name: 2 прямой/вычитающий счетчик; 16 бит; 500 Гц; светло-серые Wago 750-638
Brand: Wago
SKU: 750-638

Каталожный номер 750-638

2 прямой/вычитающий счетчик; 16 бит; 500 Гц; светло-серые Wago 750-638 - 2 прямой/вычитающий счетчик; 16 бит; 500 Гц; светло-серые Wago 750-638

Розничная цена

210 $ с НДС

array(34) { ["id"]=> string(6) "171530" ["product_id"]=> string(6) "234144" ["id_1c"]=> NULL ["sku"]=> string(7) "750-638" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-638" ["image_id"]=> NULL ["price"]=> float(19951) ["primary_price"]=> string(10) "210.004226" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(19951) ["unconverted_price"]=> float(210) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(19951) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43555]=> string(14) "Счетчик" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 19 951 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

У реверсивного счетчика есть два независимых канала для подсчета двоичных импульсов 24 В постоянного тока. Полученные данные передаются в устройство управления по полевой шине.

Счетчики могут устанавливаться и сбрасываться управляющими байтами; доступна блокировка счетчика. Управляющие байты также задают направление счета.

Технические данные

Количество счетчиков	2
Разрядность счетчика	16 бит
Входной фильтр	0,2 мс
Макс. частота переключения	500 Гц
Характер сигнала	дифференциальный
Напряжение сигнала «0»	−3 … +5 В DC (по EN 61131, тип 1)
Напряжение сигнала «1»	15 … 30 В DC (по EN 61131, тип 1)
Минимальная длительность импульса (0/1)	1 мс
Синфазное напряжение (макс.)	500 В
Битовая ширина	2 × 16 бит — данные, 2 × 8 бит — управление/состояние (опц.)
Напряжение питания системы	5 В DC; через контактные площадки данных
Потребление от системного питания (5 В)	10 мА
Питание цепей поля	24 В DC (−15 … +20 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Потребление от полевого питания (без внешней нагрузки)	8 мА
Изоляция	500 В система/питание
Количество входящих силовых перемычечных контактов	2
Количество исходящих силовых перемычечных контактов	2

Данные соединения

Технология подключения (входы/выходы)	8 × CAGE CLAMP®
Тип подключения (1)	входы/выходы
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 дюйма

Геометрические данные

Ширина	12 мм / 0,472 дюйма
Высота	100 мм / 3,937 дюйма
Длина	69,8 мм / 2,748 дюйма
Высота от верхнего края DIN-рейки 35 мм	62,6 мм / 2,465 дюйма

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	поликарбонат, полиамид 6.6
Пожарная нагрузка	1,23 МДж
Вес	48 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	согласно IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	согласно EN 61000-6-2
ЭМС — излучение помех	согласно EN 61000-6-4
Устойчивость к коррозионно-активным газам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческая информация

Группа товаров	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4045454569105
Код ТН ВЭД	85389099990

WAGO 750-638 — промышленный модуль реверсивного счета, предназначенный для подсчета импульсов в системах автоматизации с полевой шиной. Два независимых канала позволяют одновременно регистрировать события на разных датчиках, а направление счета, установка, сброс и блокировка управляются из контроллера через служебные байты. Дифференциальная схема входов повышает помехоустойчивость при длинных линиях и в условиях сильных электромагнитных наведений. Модуль интегрируется в систему WAGO I/O и подходит для типовых задач учета продукции, измерения скорости, длины, количества циклов и позиционирования.

Применение WAGO 750-638 оправдано там, где требуется надежная фиксация импульсных сигналов с последующей передачей в ПЛК по шине. Конфигурация выполняется стандартными средствами среды программирования, а диагностические байты помогают контролировать состояние каналов и питание. Клеммы CAGE CLAMP упрощают монтаж и обеспечивают стабильный контакт без обслуживания.

Причины отказов чаще связаны с нарушением условий эксплуатации и ошибок подключения: подача на входы недопустимого напряжения, переполюсовка, импульсные перенапряжения от индуктивных нагрузок без демпфирующих цепей, превышение допустимой частоты входного сигнала или слишком короткие импульсы, плохой экран или «земляные петли» на длинных линиях. Возможны повреждения из‑за конденсации влаги, воздействие серосодержащих газов в концентрациях выше допустимых, а также механические нагрузки на клеммы и корпус.

Признаки неисправности: модуль перестал считать импульсы или счет нестабилен (пропуски, ложные срабатывания), невозможность сброса/установки через ПЛК, некорректные диагностические статусы, индикация ошибки на узле шины, перегрев корпуса, следы коррозии или обугливания на клеммах. Косвенно на проблему укажет расхождение показаний со смежными датчиками или резкий рост числа ошибок в контроллере.

Рекомендации по эксплуатации и уходу: устанавливать WAGO 750-638 в шкафу с соответствующим классом защиты, соблюдать температурный режим и проветривание, избегать конденсации. Использовать витую пару и экранирование для дифференциальных входов, правильно заземлять экран с одной стороны. Для индуктивных датчиков применять защитные диоды/RC‑цепи. Периодически проверять затяжку проводников в клеммах, состояние изоляции и отсутствие загрязнений. Обеспечить стабилизированное питание и защиту от импульсных перенапряжений. При эксплуатации в агрессивной атмосфере — герметичный шкаф, фильтрация воздуха или сорбенты. Регулярная диагностика через ПЛК поможет выявить деградацию до отказа.
