2 выхода с широтно-импульсной модуляцией; тока; 0,1 А; 2 кГц; Частотомер; светло-серые Wago 750-511/000-001

Name: 2 выхода с широтно-импульсной модуляцией; тока; 0,1 А; 2 кГц; Частотомер; светло-серые Wago 750-511/000-001
Brand: Wago
SKU: 750-511/000-001

Каталожный номер 750-511/000-001

2 выхода с широтно-импульсной модуляцией; тока; 0,1 А; 2 кГц; Частотомер; светло-серые Wago 750-511/000-001 - 2 выхода с широтно-импульсной модуляцией; тока; 0,1 А; 2 кГц; Частотомер; светло-серые Wago 750-511/000-001

Розничная цена

216 $ с НДС

array(34) { ["id"]=> string(6) "171524" ["product_id"]=> string(6) "234138" ["id_1c"]=> NULL ["sku"]=> string(15) "750-511/000-001" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-511/000-001" ["image_id"]=> NULL ["price"]=> float(20536) ["primary_price"]=> string(10) "216.161936" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(20536) ["unconverted_price"]=> float(216.16) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(20536) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 20 536 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Этот модуль вывода способен формировать частоту с разрешением 16 бит. Полевые цепи электрически изолированы от шинной системы.

Частота задается 10‑битным значением с шагом 2 Гц на разряд. Коэффициент заполнения по умолчанию — 50 %.

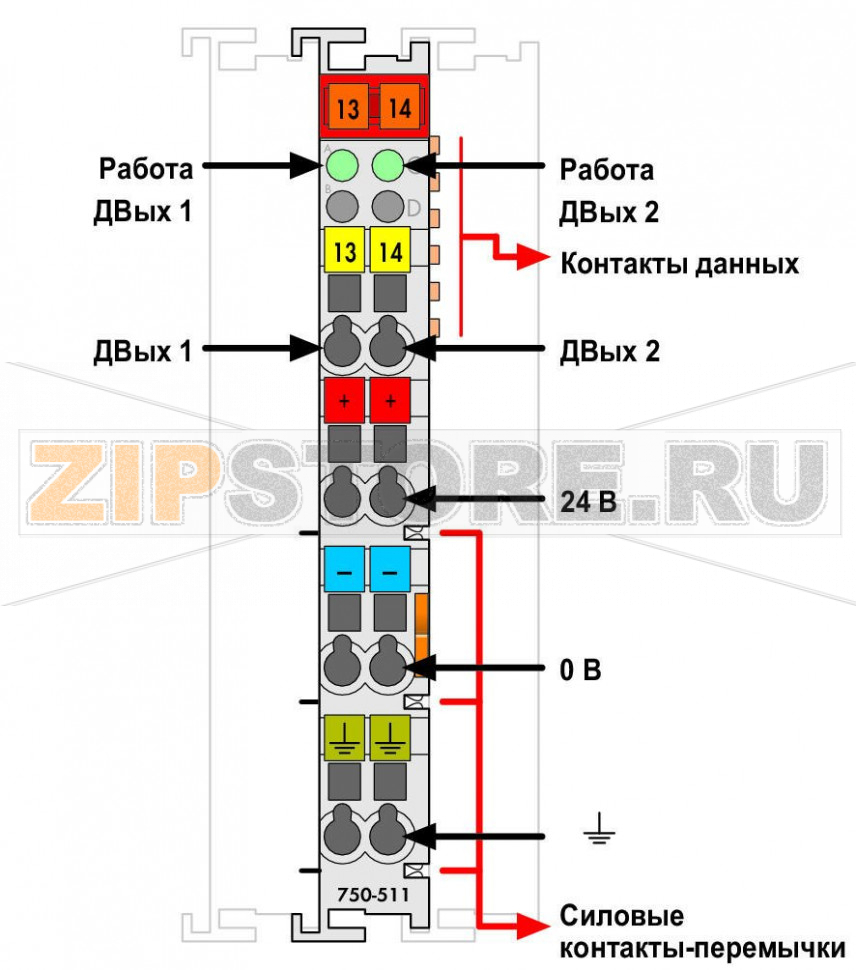

Модуль позволяет подключать электрическую нагрузку к импульсному сигналу (ДВых 1) и направляющему сигналу (ДВых 2).

Выходы оснащены защитой от короткого замыкания.

Технические данные

Количество дискретных выходов	2
Выходной ток на канал	0,1 A
Защита выходов	защита от короткого замыкания
Тип нагрузки	резистивная, индуктивная
Разрешение	10 бит
Диапазон частоты импульсов	2 Hz … 2 kHz
Коэффициент заполнения	50 %
Ширина слова	2 × 16 бит — данные, 2 × 8 бит — управление/состояние (опционально)
Напряжение питания системы	DC 5 V; через контакты передачи данных
Потребление от системного питания (5 V)	70 mA
Напряжение полевого питания	DC 24 V (−15 … +20 %); через силовые контакты (ввод по ножевому контакту, транзит по пружинному контакту)
Потребление от полевого питания (без внешней нагрузки)	15 mA
Изоляция	500 В между системой и полевым питанием
Количество входящих силовых контактов‑перемычек	3
Количество исходящих силовых контактов‑перемычек	3

Данные соединения

Технология подключения: входы/выходы	8 × CAGE CLAMP®
Тип соединения (1)	Входы/Выходы
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Многожильные тонкие проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 дюйма

Геометрические данные

Ширина	12 мм / 0,472 дюйма
Высота	100 мм / 3,937 дюйма
Длина	69,8 мм / 2,748 дюйма
Высота от верхней кромки DIN‑рейки 35 мм	62,6 мм / 2,465 дюйма

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Масса	53 g
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающей среды (эксплуатация)	0 … 55 °C
Температура окружающей среды (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 согласно IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)	95 %
Виброустойчивость	согласно IEC 60068‑2‑6
Ударопрочность	15 g согласно IEC 60068‑2‑27
ЭМС — помехоустойчивость	согласно EN 61000‑6‑2
ЭМС — излучение помех	согласно EN 61000‑6‑4
Устойчивость к загрязняющим веществам	согласно IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO2 при относительной влажности 75 %	25 ppm

Коммерческие сведения

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454831592
Код ТН ВЭД	85371098990

Модуль Wago 750-511/000-001 — надежное решение для задач, где требуется генерация стабильных импульсных сигналов и управление нагрузками по широтно‑импульсной модуляции. Устройство интегрируется в модульную систему удаленных вводов‑выводов, устанавливается на стандартную DIN‑рейку и подключается при помощи клемм CAGE CLAMP, что ускоряет монтаж и снижает риск ошибок. Гальваническая развязка полевой стороны от шинной системы повышает помехоустойчивость и безопасность, а встроенная защита выходов от короткого замыкания снижает вероятность повреждения при авариях на линии.

Два независимых канала позволяют управлять скоростью вентиляторов и насосов, яркостью освещения, дросселями и клапанами, а также формировать частотные сигналы для внешних устройств. Коэффициент заполнения по умолчанию — 50 %, но параметр легко настраивается из контроллера. Для индуктивных нагрузок рекомендуется применять демпфирующие цепочки (диоды, RC‑цепи) для ограничения выбросов напряжения.

Типовые причины отказов для Wago 750-511/000-001 связаны с нарушением условий эксплуатации: перегрузка по току на канале, длительные или повторяющиеся короткие замыкания, обратная полярность полевого питания, отсутствие подавления ЭДС на индуктивной нагрузке, скачки напряжения в сети. Вредны также повышенная влажность и конденсация, агрессивные газы (сероводород, диоксид серы), запыленность, попадание металлической стружки, перегрев в шкафу из‑за плохой вентиляции, механические удары и вибрации сверх допустимых.

Как понять, что модуль вышел из строя

Канал не переключается, на выходе постоянно уровень “0” или “1”, отсутствует ШИМ/частота при наличии команд.
Срабатывают защитные устройства питания, замечается аномальный нагрев корпуса или запах перегрева.
Диагностические индикаторы и/или байты состояния сообщают об ошибке канала или модуля.
Напряжение полевого питания присутствует, проводка цела, но форма сигнала на осциллографе отсутствует или сильно искажена.
Оба канала не работают — проверьте полевое питание и общую шину; отказ одного канала при исправном втором указывает на повреждение его выходного каскада.
