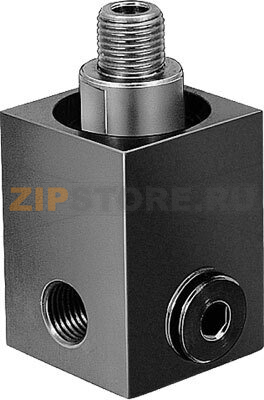

Коллектор поворотный Festo GF-1/4

Описание товара

Коллектор поворотный Festo GF-1/4 — узел для организации подводки сжатого воздуха к подвижным механизмам с возможностью свободного вращения соединения без скручивания шлангов. Применяется в робототехнике, на упаковочных линиях, в сборочных приспособлениях и транспортерах, где требуется компенсировать поворот или качание исполнительных узлов. Конструкция рассчитана на длительную работу в стандартных пневмосистемах и стабильную подачу воздуха при циклических нагрузках.

Назначение и принцип работы

Изделие устанавливается в разрыв магистрали между стационарной частью пневмосети и подвижным потребителем. Внутренний поворотный канал обеспечивает герметичную передачу воздуха при осевом вращении и небольшом угле качания. Это снижает риск заломов, усталостных трещин и разгерметизации шлангов в динамических приложениях. Коллектор поворотный Festo GF-1/4 совместим с типовыми узлами подготовки воздуха и позволяет поддерживать стабильность давления и расхода при многократных циклах.

Монтаж и эксплуатация

• Перед установкой убедитесь в чистоте резьб, используйте минимально необходимое количество уплотнительной ленты или пасты, не допуская попадания частиц внутрь канала.
• Избегайте поперечных нагрузок: элемент рассчитан на передачу воздуха и компенсацию вращения, а не на восприятие изгиба и вибраций от массы шланга.
• Обеспечьте свободный ход — прокладка подводящего шланга должна исключать натяжение и скручивание.
• До пуска проверяйте систему на герметичность, а в работе контролируйте стабильность давления и отсутствие посторонних шумов.

Типичные причины поломок

• Загрязнение воздуха: абразивные частицы и конденсат вызывают износ уплотнений и дорожек скольжения.
• Превышение рабочих параметров: давление, температура или скорость вращения выше допустимых ускоряют износ и приводят к утечкам.
• Несоосность и боковая нагрузка: использование коллектора как опорного подшипника вызывает разбивание посадок и появление люфта.
• Химическая несовместимость среды: масла, растворители или озоноактивные вещества повреждают эластомеры.
• Неправильный монтаж: избыточный крутящий момент на резьбе, избыток фум-ленты, попадание уплотнителя внутрь канала.
• Вибрации и ударные нагрузки без демпфирования приводят к микротрещинам и ускоренному износу.

Как понять, что запчасть вышла из строя

• Появление утечки: слышимое «шипение», падение давления, мыльная проба выявляет пузыри в зоне корпуса или резьбы.
• Нестабильная работа исполнительных механизмов: рывки, изменение скорости, падение усилия при номинальном давлении.
• Повышенное сопротивление вращению, заедания или заметный нагрев корпуса в процессе работы.
• Осевой или радиальный люфт, биение при повороте, вибрации на ходу.
• Следы масла и загрязнений у зоны уплотнений, трещины, сколы, потемнение или коррозия поверхности.

Рекомендации по уходу и профилактике

• Используйте подготовку воздуха: фильтрация с периодической заменой элементов, удаление конденсата, поддержание требуемой точки росы.
• Проводите регулярный осмотр: ежесменная проверка на утечки, еженедельная оценка плавности хода и отсутствия люфта.
• Следите за трассировкой шлангов: обеспечьте достаточный запас по длине, исключите перегибы и крутящий момент на коллекторе.
• Не применяйте агрессивные смазки и чистящие средства, способные раздувать или разрушать эластомеры; при необходимости используйте нейтральные составы.
• Соблюдайте монтажные моменты затяжки и не разбирайте узел без необходимости — при критическом износе замените коллектор поворотный Festo GF-1/4 целиком.
• Храните изделие в сухом помещении, закрывайте резьбы защитными колпачками, предохраняйте от пыли и механических ударов.

Грамотная подготовка воздуха, корректная установка и регулярный контроль состояния позволяют значительно продлить ресурс работы и обеспечить стабильную герметичность узла. При первых признаках ухудшения работы целесообразно планово заменить коллектор, чтобы избежать незапланированных простоев и вторичных повреждений пневмолинии.
