Модуль шинный Festo CTEU-PN

Описание товара

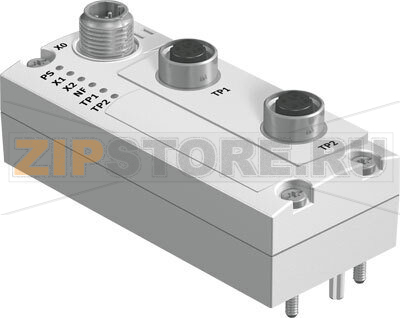

Модуль шинный Festo CTEU-PN 2201471 предназначен для подключения клапанных терминалов и модулей ввода/вывода к промышленной сети PROFINET. Узел обеспечивает обмен данными с ПЛК, упрощает интеграцию пневматических систем в автоматизированные линии и сокращает время пуско-наладки благодаря унифицированным разъемам и встроенной индикации. CTEU-PN применяется в сборочных и упаковочных комплексах, робототехнике, транспортирующих системах и других участках, где требуется надежная связь между контроллером и исполнительными устройствами.

В составе типовых решений модуль CTEU-PN используется как интерфейсный узел клапанного острова Festo, объединяя управление распределителями и дискретными сигналами. Поддерживает диагностику по сети, что помогает быстро выявлять обрывы линий, перегрузки каналов и несоответствия конфигурации. Конструктив рассчитан на монтаж непосредственно на машине, а подключение выполняется стандартными промышленными кабелями.

Причины поломок

• Перегрузка по току из‑за короткого замыкания в подключенных цепях или неверного распределения нагрузки.
• Ошибки питания: переполюсовка, скачки напряжения, отсутствие защиты от перенапряжений.
• Попадание влаги, масла, агрессивных моющих средств при несоблюдении требований к герметичности разъемов.
• Механические воздействия: удары, чрезмерная вибрация, натяжение кабелей и разрушение фиксаторов.
• Нарушение правил прокладки и экранирования кабелей, приводящее к наводкам и нестабильной связи.
• Электростатический разряд при обслуживании без мер ESD‑защиты.
• Ошибки конфигурации сети или несовместимость прошивок контроллера и узла.
• Износ разъемов и уплотнений при частых переподключениях.

Как понять, что запчасть вышла из строя

• Модуль CTEU-PN не определяется контроллером, отсутствует обмен по PROFINET.
• На ПЛК появляются диагностические сообщения о сбое устройства или несоответствии конфигурации.
• Светодиодная индикация модуля сигнализирует об аварии или постоянной ошибке связи.
• Не срабатывают клапаны или наблюдаются прерывистые отклики каналов без изменений со стороны ПЛК.
• Периодические обрывы связи при вибрации или нагреве корпуса, зависания при запуске.
• Атипичный нагрев, запах гари, следы коррозии, потеря фиксации разъемов.

Рекомендации по уходу и эксплуатации

• Проверять целостность кабелей и разъемов, затяжку фиксирующих гаек и состояние уплотнений.
• Содержать корпус и коннекторы в чистоте, очищать сухой мягкой салфеткой; избегать агрессивных средств.
• Обеспечить стабильное питание и защиту от перенапряжений, применять фильтры и правильное заземление.
• Соблюдать радиусы изгиба кабелей, предусматривать разгрузку натяжения и экранирование линий связи.
• Периодически контролировать диагностические сообщения в ПЛК и актуальность конфигурации проекта.
• Хранить и устанавливать модуль в условиях, исключающих конденсат и попадание влаги внутрь разъемов.
• Работы проводить при снятом питании, соблюдать ESD‑меры при подключениях и замене.
• Фиксировать изменения в параметрах и иметь резервную копию проекта на случай оперативной замены.

При необходимости замены модуль шинный Festo CTEU-PN 2201471 меняется по схеме «подключи и работай», при условии корректной конфигурации контроллера и сохранения сетевых параметров. Рекомендуется сверять обозначение и версию узла с проектом, а также контролировать состояние всех межсоединений.

Синонимы

• Интерфейсный модуль PROFINET
• Узел полевой шины
• Bus‑модуль для клапанного острова
• Коммуникационный модуль Festo
• Модуль связи PROFINET
• Сетевой адаптер для клапанных терминалов
• Шлюз PROFINET для пневмоострова
• Шинный узел CTEU-PN
• Модуль шины для Festo

Использование Festo CTEU-PN 2201471 помогает упростить архитектуру управления, обеспечить предсказуемое обслуживание и сократить простои за счет сетевой диагностики и быстрой замены узла без сложной перенастройки.
