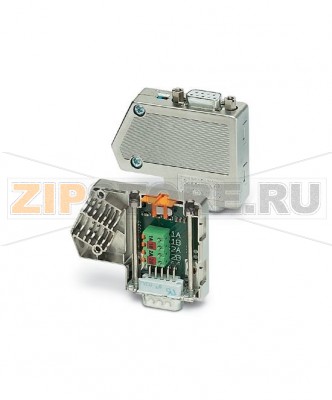

Разъем D-SUB (вилка) Phoenix Contact SUBCON-PLUS-MODBUS/IL/BK

Описание товара

• 9‑полюсный, два кабельных ввода под углом 35°
• Шинная система: для устройств сопряжения с шиной Inline Modbus RTU/ASCII (нагрузочные резисторы включаются ползунковым переключателем)
• Расположение выводов: 3, 5, 6, 8 винтовые клеммы
• Минимальный заказ: 1 шт.
• Упаковка: 1 шт.

Разъем D‑SUB (вилка) Phoenix Contact SUBCON-PLUS-MODBUS/IL/BK, артикул 2310808, предназначен для быстрого и надежного подключения устройств к сетям Modbus RTU/ASCII в составе шинной системы Inline. Конструкция с двумя кабельными вводами, расположенными под углом 35°, облегчает укладку жгутов в шкафах с ограниченным пространством и упорядочивает трассировку линий связи. Винтовые клеммы дают возможность выполнять монтаж без специального инструмента для обжимки, а интегрируемые нагрузочные (терминирующие) резисторы включаются простым ползунковым переключателем непосредственно на корпусе разъема.

Данный разъем используется для построения и обслуживания сегментов RS‑485/Modbus в машиностроении, системах АСУ ТП и диспетчеризации зданий. Он оптимален для сопряжения с модулями и шлюзами серии Inline: обеспечивает корректную топологию линии, удобную коммутацию входящего и исходящего кабелей, а также быстрое включение/отключение терминатора на конце участка. Экранированная D‑SUB-концепция помогает снизить влияние электромагнитных помех при правильном подключении оплетки кабеля к корпусу.

Преимущества эксплуатации

• Минимизация ошибок монтажа за счет наглядного переключателя нагрузки и винтовых клемм.
• Удобное расположение кабельных вводов под 35° для плотных шкафов и кассетной установки.
• Сервисопригодность: доступ к клеммам и переключателю без демонтажа всей линии.

Типовые причины поломок

• Механические повреждения корпуса и фиксаторов D‑SUB из‑за перегиба кабеля, натяжения или ударных нагрузок.
• Ослабление винтовых контактов от вибрации и термоциклирования, приводящее к росту переходного сопротивления.
• Коррозия и окисление контактов при высокой влажности, конденсации, отсутствии экранирования/заземления.
• Неправильная терминация линии (переключатель в неверном положении), вызывающая отражения и сбои обмена.
• Повреждение изоляции жил, замыкания, а также вырывание жил из клемм при чрезмерной затяжке.
• Электрические перегрузки и импульсные перенапряжения на линии RS‑485 при плохой защите от помех.

Как понять, что запчасть вышла из строя

• Нестабильная связь по Modbus: частые таймауты, ошибки CRC, выпадение узлов из сети.
• Интермиттирующие связи, «пропадание» канала при вибрации или касании кабеля.
• Визуальные дефекты: трещины корпуса, сломанные винты/фиксаторы, следы перегрева или окисления.
• Отсутствие ожидаемого сопротивления терминации на конце линии при переключенном терминаторе.
• Повышенное переходное сопротивление на клеммах при проверке омметром, нагрев места контакта под нагрузкой.

Рекомендации по уходу, монтажу и эксплуатации

• Перед монтажом отключайте питание линии. Соблюдайте полярность A/B и схему заземления/экрана.
• Не перетягивайте винтовые клеммы; используйте подходящую отвертку, периодически контролируйте затяжку при вибрациях.
• Соблюдайте минимальный радиус изгиба кабеля и разгрузку натяжения; избегайте подвешивания кабеля на разъеме.
• Подключайте экран кабеля к корпусу разъема для снижения ЭМП; избегайте «петель» заземления.
• Выставляйте ползунковый переключатель терминатора согласно расположению на линии (включать только на концах сегмента).
• Защищайте от влаги, пыли и агрессивных сред; очищайте сухой мягкой щеткой или безворсовой салфеткой.
• Периодически осматривайте состояние контактов и корпуса; при обнаружении люфта или следов коррозии замените изделие.

Использование разъема Phoenix Contact SUBCON-PLUS-MODBUS/IL/BK (2310808) обеспечивает аккуратный монтаж и надежную работу сети Modbus RTU/ASCII в системах Inline. При соблюдении правильной терминации, качественной экранировки и регламентного обслуживания соединение сохраняет стабильность и помехоустойчивость на длительном интервале эксплуатации.
